影響噴丸/噴砂強化效果的工藝參數很多，包括丸料規格、丸料供給壓力、丸料流量、噴丸時間、噴槍與工件距離、噴射角度、噴嘴直徑等。其中，表面覆蓋率主要與噴丸時間有關，殘余應力、硬度、粗糙度等指標受各參數綜合影響[16-18]。表1中列出了某重型燃氣輪機拉桿螺栓噴砂強化表面理化性能的指標要求。為兼顧各項要求，需要合理設置各類工藝參數。由于開展理化性能檢驗需要對試件進行破壞性解剖處理,研究全部參數變量下的影響規律耗時耗力,而正交試驗?zāi)芡ㄟ^少量的試驗次數尋找到最優工藝參數組合[18],故開展正交試驗以確定各參數的最優組合。

表1 燃氣輪機拉桿螺栓噴砂檢查指標

Table 1 Gas turbine rod bolt sandblasting inspection index

2、同材質試板噴砂正交試驗

2.1正交試驗水平選擇

將1根拉桿毛坯料切割為若干個直徑60mm、厚10mm的餅狀試塊，用于噴砂正交試驗。根據經驗數據確定了丸料規格A、噴槍移動速度B、噴槍與工件距離C、丸料供給壓力D、丸料流量E5個關鍵因素的3個水平值，如表2所示，并按照L18(35)正交表設計試驗。

表2 噴砂試驗因素水平表

Table 2 Factor level of sandblasting

2.2正交試驗結果分析

18組試驗的分組及檢測結果如表3所示。表中，K為每個指標水平下的取值之和 ( 如 K 1 代表指標取水平1時的和);k為K的平均值(相應的K除以水平數,本文為3水平);R為k的極差(最大值減最小值)?？梢钥闯?，18組試驗的殘余應力最小值為597MPa，滿足指標要求，而絕大部分試驗組的表面粗糙度和硬度均不合格。綜合來看，只有第5、6、11、17組試驗結果滿足表1的指標要求。通過極差分析可以得出:對于表面粗糙度指標,5個因素影響的主次順序為 E >  A >  D >  B >  C;對于硬度指標, 5個因素影響的主次順序為 B>E>D>A>C;對于殘余應力指標,5個因素影響的主次順序為 A >  D >  E >  C >  B。

由表3還可以看出，D、E對表面粗糙度、硬度、殘余應力3個指標的影響均較大，B、C的影響相對較小, A的影響適中。 3個指標中, A對表面粗糙度和殘余應力的影響更為明顯,這也與噴砂強化的一般規律 [13]相吻合。由于粗糙度的目標值是趨小,因此粗糙度的最優組合是 E 2 A 3 D 2 B 3 C 2 ;硬度和殘余應力的目標值是趨大，其最優組合分別是B3E2D1A1C2、 A 3 D 2 E 2 C 2 B 3 。

基于上述分析結果,針對3個指標采用綜合平衡法得到的最優參數選擇為A3B3C2D2E2,即丸料規格選擇白剛玉WA#180,噴槍移動速度選擇10mm/s,噴槍與工件距離選擇100mm,丸料供給壓力選擇0.55MPa,丸料流量選擇6kg/min。觀察表3發現，

A3B3C2D2E2組合在正交試驗組中沒有出現，為驗證其實際噴砂效果，開展了最優參數組下的拉桿螺栓試件噴砂驗證性試驗。

表3 噴砂工藝正交試驗分組及試驗結果

Table 3 Orthogonal experiment grouping and results of sandblasting process

3、拉桿螺栓試件噴砂試驗

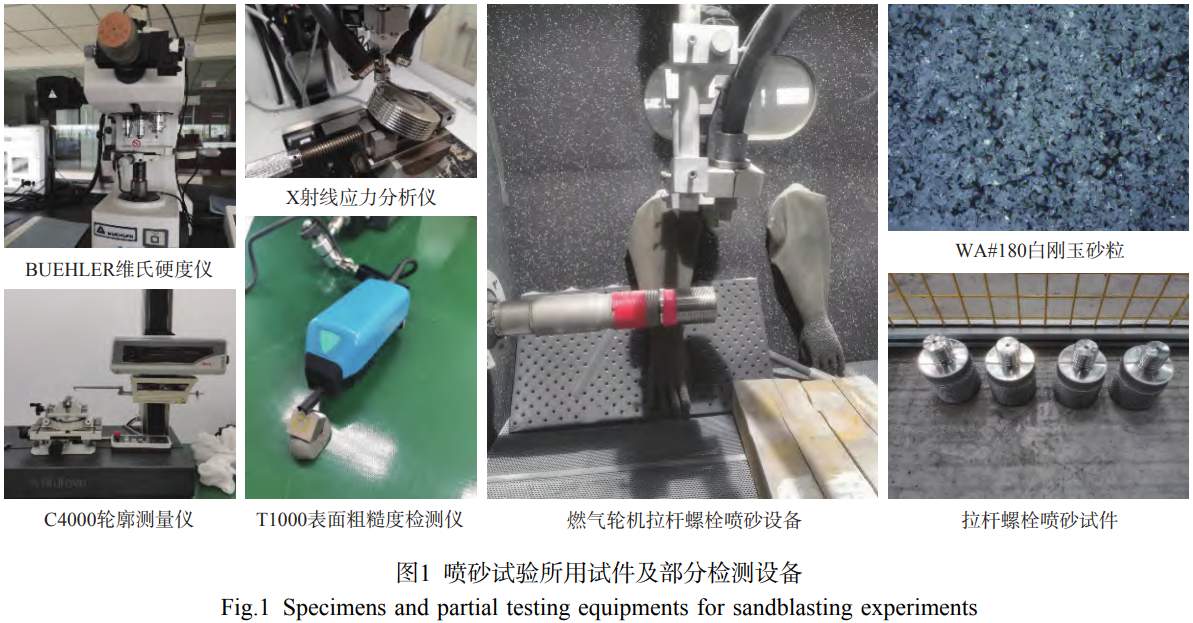

參考標準產品拉桿螺栓尺寸 1: 1制作了試件。由上文分析可知，丸料供給壓力和丸料流量對表面粗糙度、硬度、殘余應力3個指標的影響較大。為獲得合格的工藝參數，本研究在最優組H1的基礎上增加了 3個試驗組H2~H4和1個未噴砂的對照組H5。拉桿螺栓試驗件噴砂試驗參數如表4所示。

表4 拉桿螺栓試件噴砂試驗參數

Table 4 Parameters of sandblasting test for the threaded rod specimens

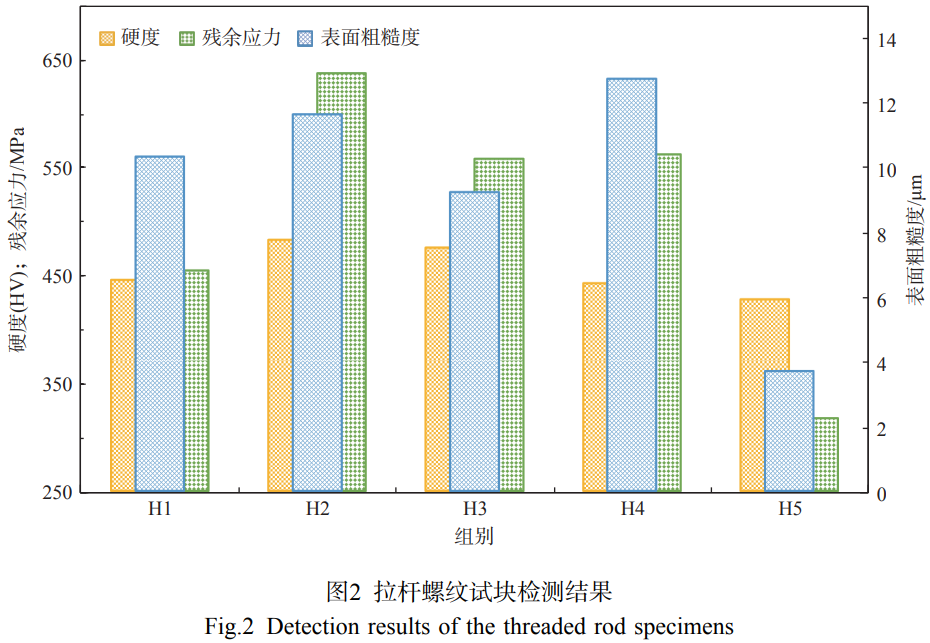

試驗后將每個試驗件分割為3份,分別用于測量表面粗糙度、硬度和殘余應力，并分別在每份試驗件0°、90°、180°和270°位置切出4個試塊,以4個試塊檢測值的平均值作為最終值。圖2對比了表4中5組試驗件的表面粗糙度、硬度、殘余應力檢測結果。可以看出:5組試驗件中，H5的3個指標均處在較低水平，H1~H4的3個指標均有明顯提高;H2、H3的3個指標均滿足表1中的齒面檢測要求。

為驗證H2、H3試驗組的螺紋尺寸變化和螺紋表面噴砂覆蓋率指標，采用外徑千分尺和螺紋千分尺測量并記錄了噴砂前后螺紋外徑、中徑值，同時目視檢查了覆蓋率，結果如表5所示?？梢钥闯?，H2、H3試驗組均滿足表1中的螺紋尺寸和螺紋表面噴砂覆蓋率指標要求。結合圖2數據，相比之下，H2試驗組的硬度值和殘余應力值更高，雖然其表面粗糙度值也較高，但仍在要求范圍內。綜合考慮，本文最終選擇H2試驗組參數，即彈丸規格選擇白剛玉WA#180，噴槍移動速度選擇10mm/s,工件與噴槍距離選擇100mm,丸料供給壓力選擇0.55MPa,丸料流量選擇4kg/min,作為最終產品拉桿噴砂工藝參數。

表5 噴砂前后螺紋尺寸對比

Table 5 Thread size comparison before and after sandblasting

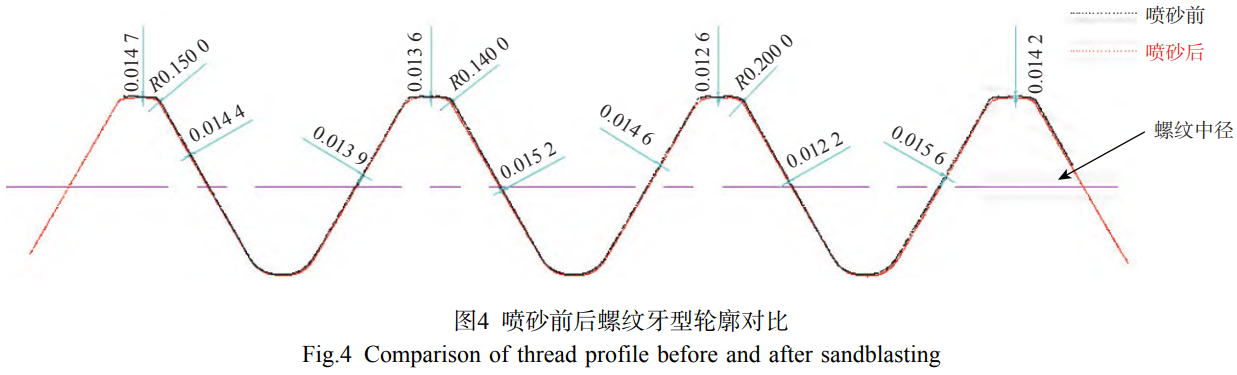

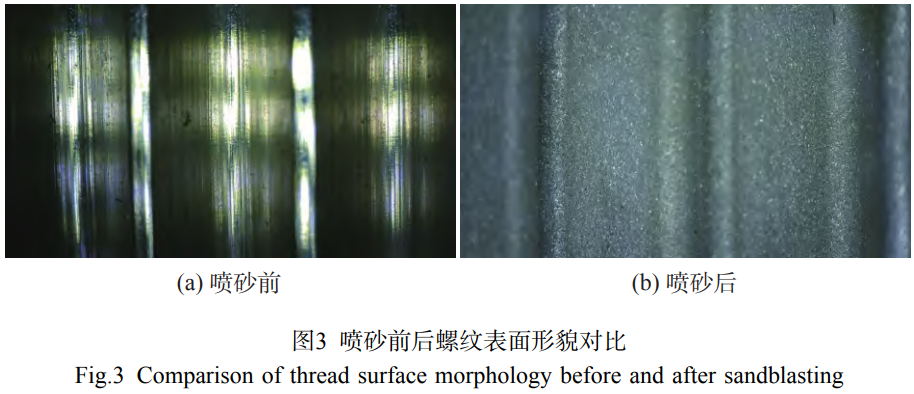

此外，從表5還可以得出，在覆蓋率超過100%的情況下，噴砂后的螺紋外徑、中徑尺寸較噴砂前平均減少了約0.03mm,這主要是由于噴砂會剝離螺紋表層少量組織 [15]。為進一步觀察噴砂前后螺紋牙型變化,使用工業電子放大鏡觀察螺紋表面形貌,如圖3所示。噴砂前螺紋牙面清晰可見加工刀痕，噴砂后表面呈啞光色，刀痕消失，表面變得凹凸不平。采用輪廓測量儀對螺紋牙型輪廓進行檢測,結果如圖4所示，噴砂后螺紋牙型輪廓面整體內縮約0.015mm。由此可見,噴砂處理在引起試件表面粗糙度上升的同時，還造成了輪廓尺寸變化。

4、結論

(1)噴砂參數中，丸料供給壓力和丸料流量對表面粗糙度、硬度、殘余應力3個指標的影響均較大;噴槍移動速度、噴槍與工件距離對3個指標的影響相對較小;丸料規格對3個指標的影響適中,其中對表面粗糙度和殘余應力的影響相對較大。

(2)滿足性能指標要求的產品拉桿噴砂工藝參數為:白剛玉WA#180彈丸,噴槍移動速度10mm/s,噴槍與工件距離100mm,丸料供給壓力0.55MPa,丸料流量4kg/min。

(3)噴砂處理起到了表面強化作用,試驗件表面硬度及殘余應力均有明顯提高，但同時帶來了表面粗糙度上升和輪廓尺寸變化。在進行噴砂強化效果評價時,既要選擇合適的量化指標,也要綜合考慮各因素對指標的影響。

參考文獻:

[1]李浦,袁奇.拉桿轉子接觸界面參數識別和動力學研究進展[J].西安交通大學學報,2023,57(10):39-52.

LI Pu,YUAN Qi. Research progress on interface parameter identification and dynamics of tie-bolt rotors[J].Journal of Xi'an Jiaotong University,2023,57(10):39-52.(in Chinese)

[2]侯世遠，廖日東.螺紋聯接松動過程的研究現狀與發展趨勢[J].強度與環境,2014,41(2):39-52.

HOU Shiyuan,LIAO Ridong. Research progress on self-loosening of threaded fasteners[J]. Structure&Environment Engineering,2014,41(2):39-52.(in Chi-nese)

[3] GONG Hao,DING Xiaoyu,LIU Jianhua,et al.Review of research on loosening of threaded fasteners[J].Friction,2022,10(3):335-359.

[4] PAI N G,HESS D P. Three-dimensional finite element analysis of threaded fastener loosening due to dynamic shear load[J]. Engineering Failure Analysis,2002,9(4):383-402.

[5]于澤通，劉建華，張朝前，等.軸向交變載荷作用下螺栓聯接結構的松動試驗研究[J].摩擦學學報,2015，35(6):732-736.

YU Zetong,LIU Jianhua,ZHANG Chaoqian,et al. An experimental study on self-loosening of bolted joints under axial vibration[J].Tribology,2015,35(6):732-736.(in Chinese)

[6]余沛坰,鄧喆,魏佳明,等.燃氣輪機轉子分布式拉桿螺栓螺紋受載和松動特性[J].計算機輔助工程，2024,33(3):13-17.

YU Peijiong,DENG Zhe,WEI Jiaming,et al. Load and loosening characteristics of distributed tension rod bolt thread in gas turbine rotor[J]. Computer Aided Engineering,2024,33(3):13-17.(in Chinese)

[7]莫易敏,王賡,滿健康,等.彈簧墊圈在高強度螺栓連接中的防松性能分析[J].制造技術與機床,2014，(9):73-76.

MO Yimin,WANG Geng,MAN Jiankang,et al. The

locking performance of spring washer in high strength bolt connection[J]. Manufacturing Technology&Machine Tool,2014,(9):73-76.(in Chinese)

[8]秦留軍,顧伯勤.噴丸強化在改善螺栓抗疲勞性能中的應用[J].潤滑與密封,2013,38(6):86-89.

QIN Liujun,GU Boqin. Application of shot-peening strength on improving anti-fatigue property of bolt[J].Lubrication Engineering,2013,38(6):86-89.(in Chinese)

[9]薛海峰,張煜超,宗艷,等.基于微粒子噴丸處理的螺栓防松能力改善研究[J].表面技術,2018,47(2):20-24.

XUE Haifeng,ZHANG Yuchao,ZONG Yan,et al.Improvement of anti-loosening performance of bolts treated by fine particle peening[J]. Surface Technol-ogy,2018,47(2):20-24.(in Chinese)

[10]宋樹亮，梁海嘯，張遠彬，等.微粒子噴丸對螺栓連接結構性能的改善研究[J].機械,2023,50(11):38-45.

SONG Shuliang,LIANG Haixiao,ZHANG Yuanbin,et al. Study on improving the performance of bolted joint by micro-shot peening[J]. Machinery,2023,50(11):38-45.(in Chinese)

[11]化俞新，李豐，張德乾，等.橫向交變載荷作用下三種涂層螺栓的防松性能[J].潤滑與密封，2023,48(7):67-73.

HUA Yuxin,LI Feng,ZHANG Deqian,et al. Anti-loosening performance of three kind of coated bolts under cyclic transverse load[J]. Lubrication Engineer-ing,2023,48(7):67-73.(in Chinese)

[12]崔洋,石海,謝宏志.超高強度鋼復雜薄壁零件噴丸變形控制工藝研究[J].工具技術,2021,55(9):80-83.

CUI Yang,SHI Hai,XIE Hongzhi. Research on shot peening deformation control technology of complex thin-walled part of ultra-high strength steel[J]. Tool Engineering,2021,55(9):80-83.(in Chinese)

[13]張俊雙,劉鳳鈴,唐濤,等.噴丸處理對不銹鋼表面影響的研究[J].金屬熱處理,2022,47(6):232-239.

ZHANG Junshuang,LIU Fengling,TANG Tao,et al.Research of impact of shot peening on stainless steel surface[J]. Heat Treatment of Metals,2022,47(6):232-239.(in Chinese)

[14]LI Jian,LI Yibo,HUANG Minghui,et al. Improvement of aluminum lithium alloy adhesion performance based on sandblasting techniques[J]. International Journal of Adhesion and Adhesives,2018,84:307-316.

[15]魏英華,袁曉光,安敏,等.噴砂處理對8Cr4Mo4V鋼表面狀態的影響[J].航空制造技術,2019,62(21):40-46.

WEI Yinghua,YUAN Xiaoguang,AN Min,et al. Effect of sand blasting treatment on surface state of 8Cr4Mo4V steel[J].Aeronautical manufacturing technology,2019,62(21):40-46.(in Chinese)

[16]GHASEMI A,HASSANI-GANGARAJ S M,MAH-MOUDI A H,et al. Shot peening coverage effect on residual stress profile by FE random impact analysis[J].Surface Engineering,2016,32(11):861-870.

[17]周兆鋒,洪捐.工藝參數對TC4鈦合金噴丸強化影響的仿真分析[J].機械科學與技術,2022,41(9):1414-1419.

ZHOU Zhaofeng,HONG Juan. Simulation and analysis of the effect of process parameters on shot peening strengthening of TC4 alloy[J]. Mechanical Science and Technology for Aerospace Engineering,2022,41(9):1414-1419.(in Chinese)

[18]吳少杰,劉懷舉,張仁華,等.基于正交實驗和數據驅動的噴丸表面完整性參數預測[J].表面技術,2021，50(4):86-95.

WU Shaojie,LIU Huaiju,ZHANG Renhua,et al. Pre-diction of surface integrity parameters of shot peening based on orthogonal experiment and data-driven[J].Surface Technology,2021,50(4):86-95.(in Chinese)

（注，原文標題：GH4169高溫合金拉桿螺栓噴砂強化試驗研究_程正）
