表1 TA15和ZTA15鈦合金局部區域的化學成分(以質量分?jǐn)?shù)表示)
Table 1 Chemical composition at local regions of TA15 and ZTA15 titanium alloys
(單位:%)
| 位置編號 | Al | Ti | V | Zr | Mo |
| 1 | 7.63 | 90.64 | / | 2.13 | / |
| 2 | 5.80 | 85.65 | 2.86 | 2.42 | 3.27 |
| 3 | 6.83 | 84.03 | 3.27 | 3.12 | 2.75 |
| 4 | 6.29 | 86.96 | 2.40 | 3.08 | 1.27 |
2.2 TA15和 ZTA15鈦合金在 HF溶液中的腐蝕電化學行為

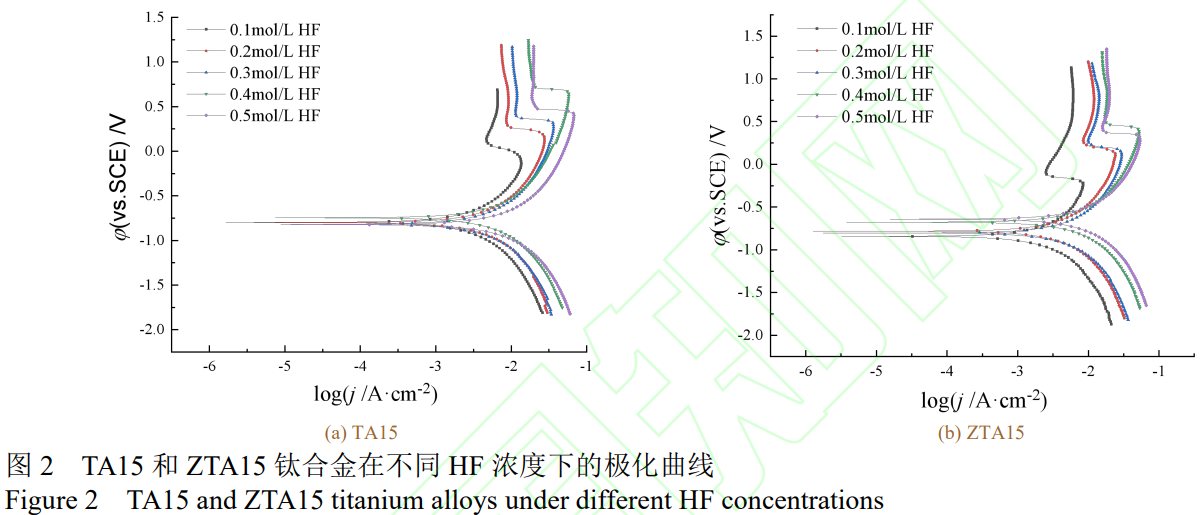

圖2為TA15和ZTA15鈦合金在0.1~0.5mol/LHF溶液中的極化曲線，表2為對應的腐蝕電位(? corr )、腐蝕電流密度、維鈍電位(φ pass )和維鈍電流密度的擬合結果。由圖2可知，TA15和ZTA15鈦合金在HF溶液中均呈現出典型的活化-鈍化轉變特征，且當電位達到臨界值后可維持穩定鈍化狀態，表明表層在單一HF介質中仍能形成穩定鈍化膜[13-14]。但隨著HF濃度升高，腐蝕電流密度、維鈍電流密度均呈增大趨勢。當HF濃度由0.1mol/L增至0.5mol/L時，TA15和ZTA15鈦合金的腐蝕電流密度增加了1個數量級，說明二者腐蝕速率隨HF濃度增大而顯著提高。值得關注的是，隨著HF濃度增加，兩種鈦合金的維鈍電位均呈現先正移后負移的非單調變化，此可能歸因于腐蝕的加快導致表面溫度升高，促進更多Ti4+離子與溶解氧快速結合生成氧化膜，從而引起維鈍電位正移[16-17]。此外對比發現，TA15鈦合金的腐蝕電位整體較負;圖1顯示TA15具有均勻分布的等軸α相，且α相中V、Mo等β穩定元素含量較低，可能其與β相形成微電偶腐蝕導致其腐蝕電位相對較負。
表2 ZTC4鈦合金在不同HF濃度溶液中極化曲線的擬合參數
Table 2 Polarization curve parameters of ZTC4 titanium alloy in solutions with different HF concentrations
| c(HF)/(mol·L-1) | 鈦合金牌號 | φcorr (vs.SCE)/V | jcorr / (A.cm?2) | φpass (vs.SCE)/V | Jpass / (A.cm?2) |
| 0.1 | TA15 | -0.80 | 4.37×10-4 | 0.11 | 7.50×10-3 |
| ZTA15 | -0.83 | 3.54×10-4 | 0.09 | 2.50×10-3 | |
| 0.2 | TA15 | -0.80 | 6.01×10-4 | 0.36 | 8.60×10-3 |
| ZTA15 | -0.78 | 5.45×10-4 | 0.27 | 8.50×10-3 | |
| 0.3 | TA15 | -0.82 | 7.20x10 | 0.41 | 1.15x10-2 |
| ZTA15 | -0.80 | 6.87x104 | 0.30 | 1.00x10-2 | |
| 0.4 | TA15 | -0.73 | 8.34x104 | 0.74 | 2.01x10-2 |
| ZTA15 | -0.68 | 9.68x104 | 0.52 | 1.70x10-2 | |
| 0.5 | TA15 | -0.82 | 1.02×10-3 | 0.46 | 1.70x10-2 |
| ZTA15 | -0.64 | 1.18×10-3 | 0.44 | 1.60x10-2 |
2.3 TA15和ZTA15鈦合金在HF-HNO3溶液中的腐蝕電化學行為

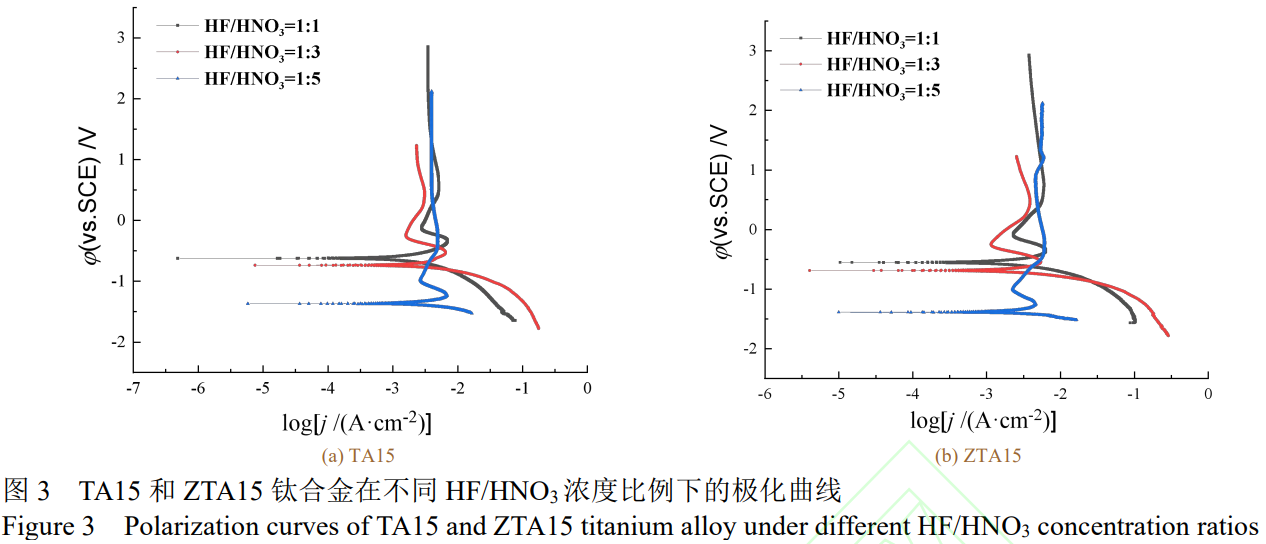

圖3為TA15和ZTA15鈦合金在不同比例的HF-HNO3混合溶液中的動電位極化曲線，表3為相應的擬合參數。隨著HNO3增多、HF與HNO3的比例從1:1減小到1:5，TA15和ZTA15鈦合金的腐蝕電位均逐漸向負方向移動，維鈍電流密度也都呈現出先減小后增大的趨勢。此表明，隨著酸度的增加，兩種合金的腐蝕均有所加快，鈍化效應也隨著硝酸比例的增大而增強。
從表3中的數據對比可知，TA15鈦合金和ZTA15鈦合金在HF-HNO3混合溶液中的腐蝕電流密度整體較為接近，表明兩種合金的總體腐蝕行為較為接近;但無論HF/HNO3比例如何，ZTA15鈦合金的維鈍電流密度整體略大。由此判斷，ZTA15鈦合金可能由于相結構不均勻，存在由層狀α相和晶間β相組成的不同取向的束集，其表面鈍化膜存在缺陷，因此易發生局部腐蝕。相比而言，當HF/HNO3比例為1:3時，兩種合金的維鈍電流密度更小，耐局部腐蝕能力更強，因此在該體系中腐蝕后更易獲得平整的腐蝕形貌[16,18]。
表3TA15和ZTA15鈦合金在不同比例的HF-HNO3混合溶液中的極化曲線的擬合參數
Table 3Polarization curve parameters of ZTC4titanium alloy in HF-HNO3 solution with different concentration ratios
| HF/HNO3物質的量比 | c(HF)/(mol·L-1) | c(HNO3)/(mol·L-1) | 鈦合金牌號 | φcorr(vs.SCE)/V | jcorr/(A·cm-2) | jp/(A·cm-2) |
| 1:1 | 0.1 | 0.1 | TA15 | -0.63 | 5.38×10-4 | 3.54×10-3 |
| ZTA15 | -0.55 | 6.31×10-4 | 4.10×10-3 | |||
| 1:3 | 0.1 | 0.3 | TA15 | -0.74 | 1.30×10-3 | 2.23×10-3 |
| ZTA15 | -0.69 | 1.07×10-3 | 2.57×10-3 | |||
| 1:5 | 0.1 | TA15 | -1.37 | 1.19×10-3 | 4.07×10-3 | |
| ZTA15 | -1.38 | 1.10×10-3 | 5.62×10-3 |
2.4 TA15和 ZTA15鈦合金在 HF-HNO酸洗液中的腐蝕形貌對比

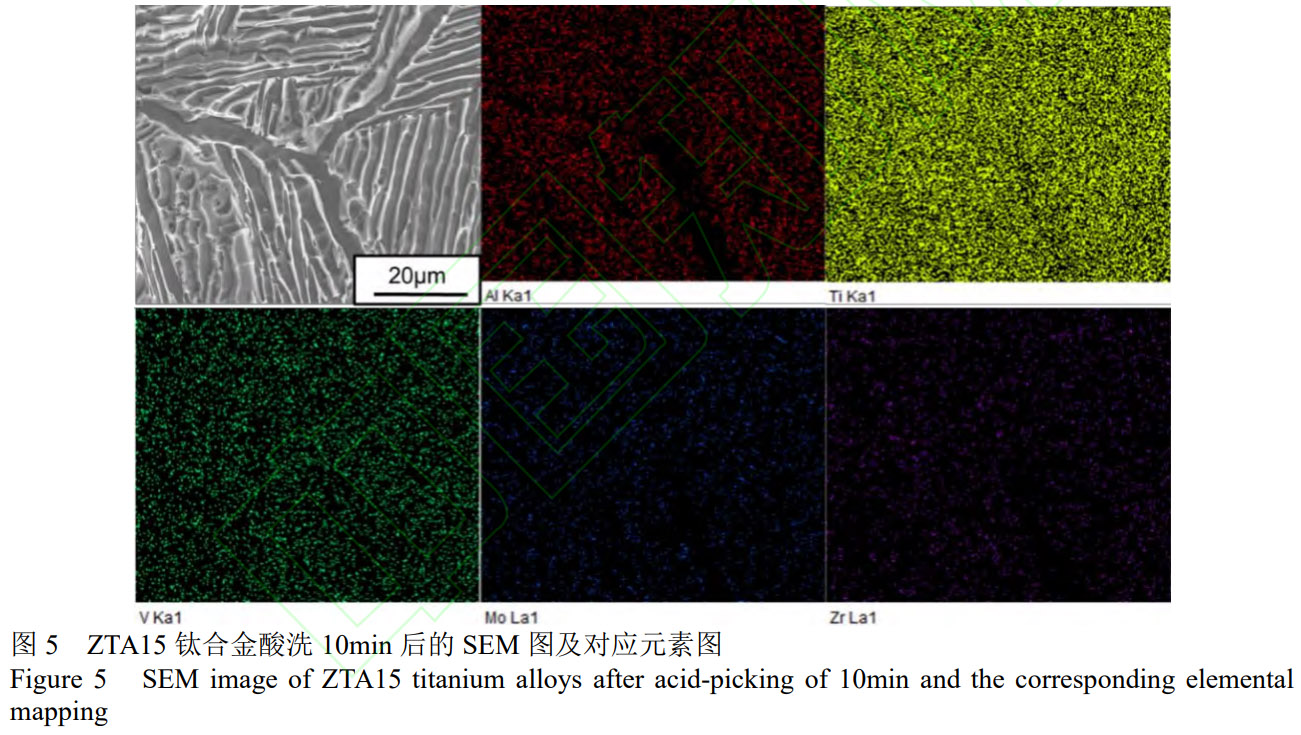

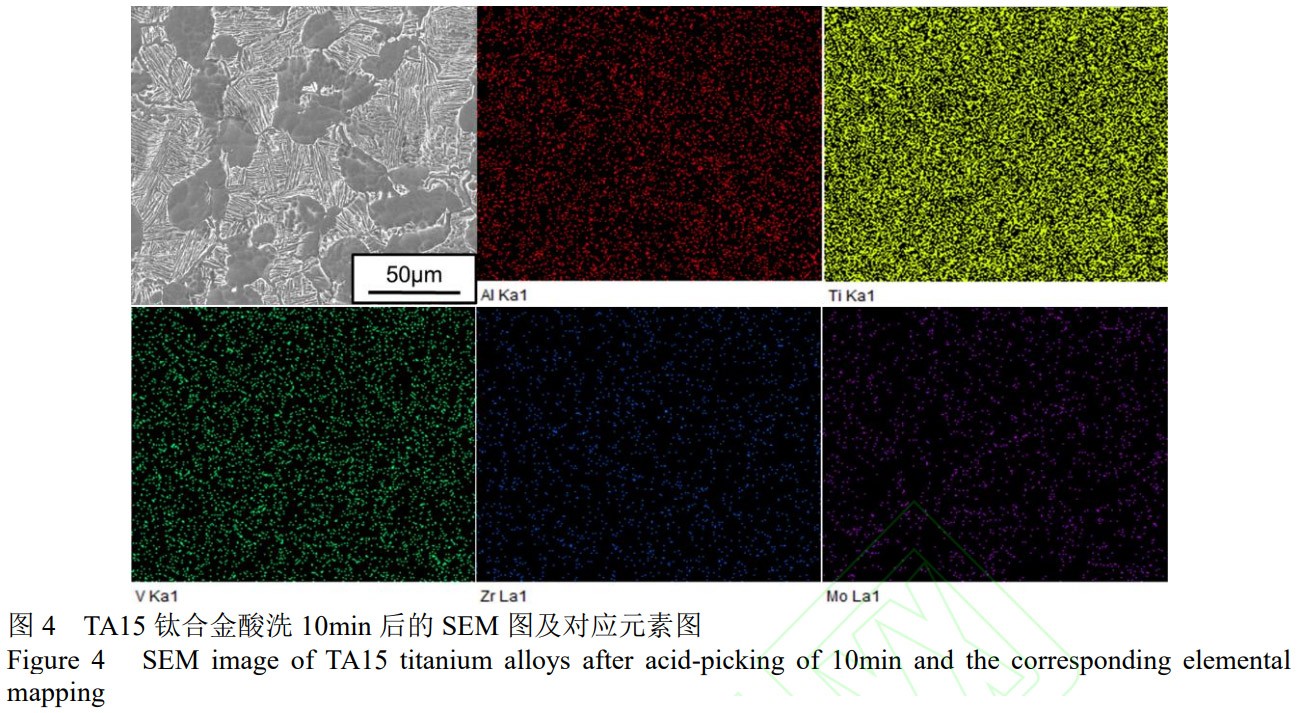

為了進一步對比TA15和ZTA15合金的腐蝕行為差異，選擇含100mL/LHF和300ml/LHNO3的酸洗溶液，在溫度(25±1)℃、攪拌速率180r/min條件下對兩種合金分別腐蝕10min，對比二者的腐蝕形貌差異。由圖4和圖5可知，兩種合金均發生了以微電偶效應為主導的相選擇性腐蝕行為，TA15鈦合金的等軸α相表現出優先腐蝕特征，ZTA15鈦合金的晶界α相及晶界內不同束集中的層狀α相也優先溶解。其根本原因在于α相與β相間顯著的成分差異[14-15,19]:Al、Zr元素在α相中富集，其固溶強化效應引入晶格畸變，降低了該相的腐蝕電位，使其成為陽極而優先溶解;反之，β穩定元素Mo和V在β相中異常偏聚，提高了β相的熱力學穩定性，使其作為陰極受到保護。然而，由于微觀組織結構的本質差異，這一共通的腐蝕機制導致了截然不同的表面粗糙度結果。

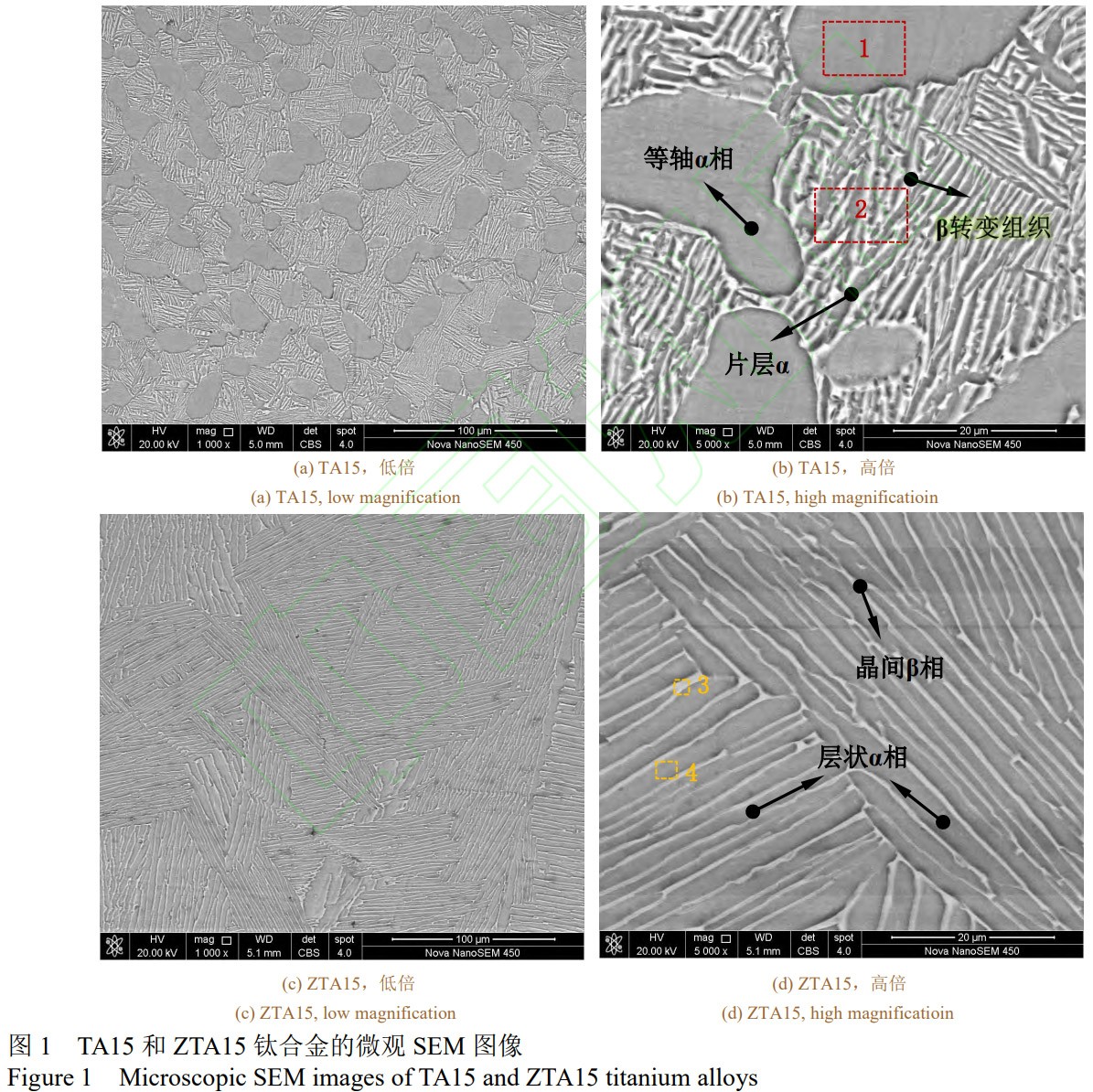

鍛造TA15合金具有均勻的雙態組織，等軸α相彌散分布于轉變?chǔ)禄w中(見圖1a和圖1b);這種組織特性使得腐蝕均勻進行，α相溶解后形成細密均勻的蝕坑，從而獲得了相對平整的表面和較低的粗糙度[12,14]。相比之下，鑄造ZTA15合金的片層狀組織引入了多重尺度的不均勻性[9];連續的晶界a及晶內不同取向的α板條束作為大尺寸的陽極區被整體快速溶解，形成寬深的溝槽;此外，鑄造過程中不可避免的微觀偏析導致β相中Mo、V元素的分布不均，使得β相自身的耐蝕性存在起伏，其局部溶解速率的差異進一步加劇了表面的微觀起伏[10,20]。這種宏觀與微觀腐蝕不均性的疊加效應，最終致使ZTA15鑄件經酸洗后呈現出遠高于TA15鍛件的表面粗糙度。粗糙度測試結果顯示，經10min酸洗后TA15鍛件的表面粗糙度(Ra)為0.70~0.80μm，但ZTA15鈦合金酸洗后的Ra值高達3.20~3.40μm。
2.5 TA15和 ZTA15鈦合金在 HF-HNO3酸洗液中短時腐蝕的三維形貌

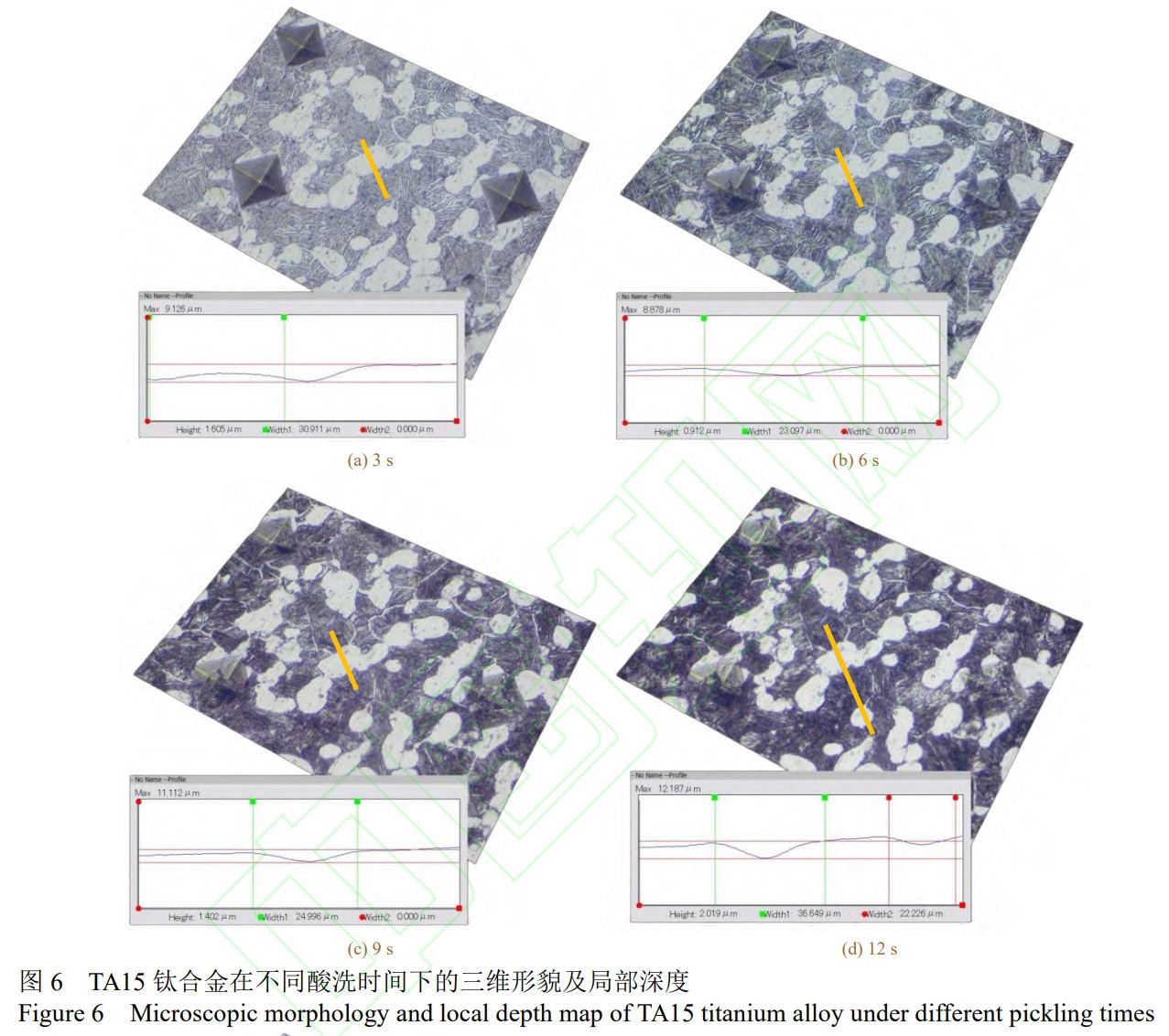

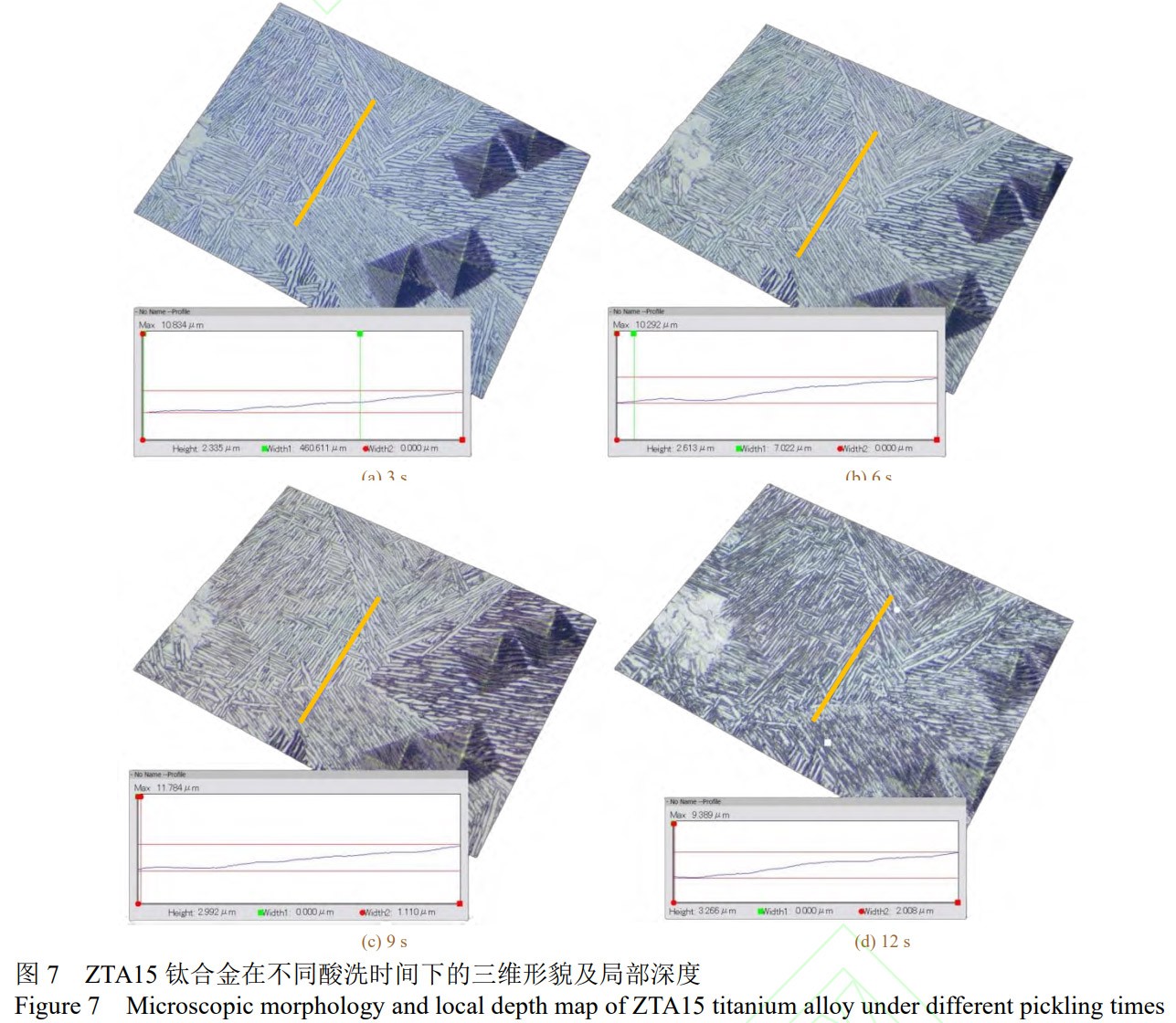

為了進一步分析TA15和ZTA15鈦合金中不同相在酸洗液中的腐蝕差異，采用顯微硬度計定位標記法，結合三維顯微鏡觀察相同微區在不同腐蝕時間下的腐蝕形貌及局部深度分布，以對比其不同相的腐蝕差異，結果分別見圖6和圖7。由圖6可知，隨著腐蝕時間從3s增加至12s，TA15鈦合金的等軸α相區域呈現出顯著的凹陷特征，深度呈增加趨勢，此充分驗證了α相的優先腐蝕機制。然而，從圖7中可知，ZTA15鈦合金腐蝕3s時輪廓線相對平滑，隨著腐蝕時間延長逐漸變?yōu)榕_(tái)階型輪廓，表明輪廓線橫跨的三部分束集的腐蝕速度不一致，形成了高低差。此說明ZTA15鈦合金中的不同束集的層狀α相之間存在方向性差異，HF的選擇性吸附傾向?qū)е虏煌g的腐蝕差異。
總體上看，ZTA15鈦合金腐蝕后表面凹凸不平且不同束集的分布區域較大，不同束集之間的選擇性腐蝕具有較明顯的差異;對比而言，TA15鈦合金各相分布均勻且細小a片分布于β相之間，因此TA15鈦合金酸洗后表面相對于ZTA15鈦合金更平整。ZTA15鈦合金酸洗后粗糙度較大的原因在于不同束集之間的腐蝕差異。
3、結論
TA15鈦合金為雙態組織，由等軸初生α相與片層α+β轉變組織構成。ZTA15鈦合金呈典型的魏氏組織，由層狀α相和晶間β相組成不同取向的束集。
TA15和ZTA15鈦合金在HF-HNO溶液中的腐蝕均遵循“腐蝕鈍化再溶解”的過程。隨著HF濃度由0.1mol/L增至0.5mol/L，兩種合金的腐蝕電流密度、維鈍電流密度均呈增大趨勢。隨著HF與HNO3比例從1:1減小到1:5，兩種合金的腐蝕均有所加快，鈍化效應也隨著HNO3比例的增大而增強;但ZTA15鈦合金的維鈍電流密度整體略大，其表面鈍化膜存在缺陷、易發生局部腐蝕。相比而言，當HF/HNO3比例為1:3時，ZTA15合金的維鈍電流密度更小，在該體系酸洗后易于獲得更佳的表面質量。
TA15鈦合金相結構分布較為均勻，其表面粗糙度主要受等軸α相被優先腐蝕的影響，在HF-HNO3體系中酸洗后粗糙度較低;而ZTA15鈦合金由于不同束集之間存在明顯的腐蝕差異，且α相的腐蝕速率較高，因此其酸洗后表面粗糙度高于TA15鈦合金。
參考文獻:
[1]金和喜，魏克湘，李建明，等.航空用鈦合金研究進展[J].中國有色金屬學報,2015,25(2):280-292.
JIN H X, WEI K X, LI J M, et al. Research development of titanium alloy in aerospace industry[J]. The Chinese Journal of Nonferrous Metals,2015,25(2):280-292.
[2]李興無，沙愛學，張旺峰，等.TA15合金及其在飛機結構中的應用前景[J].鈦工業進展,2003,20(4):90-94.
LI X W,SHA A X,ZHANG W F,et al.TA15 titanium alloy and its applying prospects an airframe[J]. Titanium Industry Progress, 2003,20(4):90-94.
[3]唐輝.TA15鈦合金不同溫度下的靜強度性能研究[J].熱加工工藝,2016,45(12):74-75.
TANG H. Research on static strength performance of TA15 Ti Alloy at different temperatures[J]. Hot Working Technology, 2016, 45(12):74-75.
[4]艾勇軍，王凱，楊明，等.鈦合金零件熱成型工藝的研究及應用[J].現代制造技術與裝備,2024,60(07):167-169.
AI Y J, WANG K, YANG M, et al. Research and application of hot forming process for titanium alloy parts[J].Modern Manufacturing Technology and Equipment,2024,60(07):167-169.
[5]李曉煜,唐敏,劉昕,等.不同鍛造工藝對TA15棒材組織性能影響[J].鋼鐵釩鈦,2024,45(01):57-64.
LI X Y, TANG M, LIU X, et al. Studies on the influences of forging processes on the microstructures and properties of TA15 rods[J]. Iron Steel Vanadium Titanium,2024,45(01):57-64.
[6]紀小虎,孟淼,嚴思梁,等.變形溫度對大塑性變形TA15合金顯微組織和力學性能的影響[J].中國有色金屬學報，2022,32(03):752-762.
JI X H, MENG M, YAN S L, et al. Effect of deformation temperature on microstructures and mechanical properties of TA15 alloy with severe plastic deformation[J]. The Chinese Journal of Nonferrous Metals,2022,32(3):752-762.
[7]樊振中，徐秀利，王玉靈，等.熔模精密鑄造技術在航空工業的應用與發展[J].特種鑄造及有色合金,2014,34(3):285-289.
FAN Z Z, XU X L, WANG Y L, et al. Investment casting technology application and development in the aviation industry[J]. Special Casting& Nonferrous Alloys,2014,34(3):285-289.
[8]李毅.大型復雜薄壁Ti-6Al-4V合金熔模精密鑄造工藝研究[J].鈦工業進展,2012,29(3):22-25.
LI Y. Research on investment precision casting process of large thin wall complex Ti-6Al-4V alloy[J].Titanium Industry Progress, 2012,29(03):22-25
[9]韓云飛，袁兵兵，孫冰，等.ZTA15鈦合金在不同狀態下的組織和性能[J].鑄造技術,2022,43(08):694-697.
HAN Y F, YUAN B B, SUN B, et al. Microstructure and properties of ZTA15 titanium alloy in different states[J]. Foundry Technology,2022,43(08):694-697.
[10]李偉東，史許娜，劉茵琪，等.酸洗對鈦合金熔模鑄件性能的影響[J].鑄造技術,2020,41(02):129-131.
LI W D,SHI X N, LIU Y Q,et al. Effect of pickling on the properties of titanium alloy investment casting[J]. Foundry Technology, 2020,41(02):129-131.
[11]沈選金，羅國軍，唐麗英，等.鈦合金精密鑄件表面a層去除工藝研究[J].特種鑄造及有色合金,2024,44(05):713-717
SHEN X J, LUO G J, TANG L Y,et al. Removal process of a-case on surface of titanium alloy investment castings[J]. Special Casting&Nonferrous Alloys,2024,44(5):713-717.
[12]呂孝根，張海成，羅恒軍，等.鈦合金鍛件表面酸洗工藝試驗研究[J].鍛造與沖壓,2021,(05):42-45.
LV X G,ZHANG H C, LUO H J, et al. Experimental Research on Pickling Process of Ti-Alloy Forging Surface[J]. Forging& Stamping,2021,(05):42-45.
[13]林翠，杜楠，胡舸，等.氫氟酸-硝酸體系中Ti-6Al-4V的腐蝕加工溶解特征[J].稀有金屬材料與工程,2016,45(10):2628-2634.
LIN C, DU N, HU G, et al. Corrosion processing dissolution characteristics of Ti-6Al-4V in hydrofluoric-nitric acid system[J].Rare Metal Materials and Engineering,2016,45(10):2628-2634.
[14]林翠，梁靜，趙晴，等.TA15鈦合金腐蝕加工工藝研究[J].材料工程,2010,(08):51-55.
LIN C, LIANG J, ZHAO Q, et al. Technology of corrosion processing of TA15 titanium alloy[J]. Materials Engineering, 2010,(08): 51-55.
[15]萬斌，趙遠濤，李文戈.化學銑切參數對鈦合金TA15原子力顯微形貌的影響[J].腐蝕與防護,2024,45(10):82-87.
WAN B,ZHAO Y T,LI W G. Effect of chemical milling parameters on AFM of TA15 titanium alloy[J]. Corrosion& Protection, 2024,45(10):82-87.
[16]林翠，胡舸，梁靜，等.TC1和TC4鈦合金腐蝕加工溶解行為研究[J].航空材料學報,2010,30(06):43-50.
LIN C, HU G, LIANG J, et al. Dissolution behavior of corrosion processing for TC1 and TC4 titanium alloy[J]. Journal of Aeronautical Materials,2010,30(6):43-50
[17]鄭希鵬，李俊飛，藍富林，等.脈沖參數對TC4鈦合金電化學拋光的影響[J].電鍍與涂飾,2023,42(7):55-62.
ZHENG X P, LI J F, LAN F L,et al. Effects of pulse parameters on electrochemical polishing of TC4 titanium alloy[J]. Electroplating&Finishing,2023,42(7):55-62.
[18]張弘弘,吳利紅,石岳良,等.槽液成分對ZTC4鈦合金鑄件酸洗腐蝕行為及表面質量的影響[J].電鍍與涂飾,2025,44(11):63-71.
ZHANG H H, WU L H, SHI YL, et al. Effect of bath composition on acid pickling corrosion behavior and surface quality of ZTC4 titanium alloy castings[J].Electroplating& Finishing,2025,44(11):63-71.
[19]吳達鑫，王利發，葉篤毅，等.TA15合金在3.5%NaCl鹽霧下的腐蝕疲勞性能[J].稀有金屬材料與工程,2012,41(5):786-789.
WU X D, WANG L F, YE D Y, et al. Investigation on corrosion fatigue properties of TA15 alloy in 3.5%NaCl salt spray[J]. Rare Metal Materials and Engineering,2012,41(5):786-789.
[20]李濤.一種TC18鈦合金酸洗工藝的應用研究[J].電鍍與精飾,2024,46(8):65-69.
LI T. Application study of a pickling process for TC18 titanium alloy[J]. Plating& Finishing,2024,46(8):65-69.
（注，原文標題：TA15和ZTA15鈦合金的組織結構及其在HF–HNO_(3)溶液中的腐蝕行為對比_張弘弘 ）
