Ti80鈦板以鈦為基體，含鋁、鈮、鋯等合金元素，通過各元素作用提升強度、韌性與耐蝕性。其物理機械性能佳，抗拉強度在900-1100MPa，且耐腐蝕，在海水全浸等極端環(huán)境下表現(xiàn)優(yōu)異。衍生牌號如Ti80G等，滿足不同場景需求，國內(nèi)規(guī)格覆蓋厚板、寬幅板等，可對標國際標準。
核心工藝包含真空自耗熔煉、多向鍛造、梯度控溫軋制等環(huán)節(jié)，各工序有嚴格控制要點與創(chuàng)新案例，如寶武特冶的熔煉技術(shù)、湘投金天的寬幅板軋制。全鏈條優(yōu)化在鍛造軋制、表面基體協(xié)同等方面有亮點，同時也面臨厚板心部韌性低等瓶頸，并有相應(yīng)解決方案，還在短流程制造等方面有升級方向。Ti80鈦板在深潛器、艦船、海洋平臺等領(lǐng)域有廣泛應(yīng)用。例如用于深潛器載人球殼可承受高壓，用于艦船聲吶導(dǎo)流罩能提升聲波透過率，在海洋平臺耐壓樁腿應(yīng)用中可降低成本，在海水管路高彎曲閥體使用中具備良好性能，均有代表性項目支撐。當前面臨厚板心部韌性不足、焊接系數(shù)低、成本高昂、生物附著控制等挑戰(zhàn)，針對這些挑戰(zhàn)，正攻關(guān)梯度控軋+間歇冷卻、窄間隙電子束焊等技術(shù)，部分已實現(xiàn)量產(chǎn)或驗證，部分如生物附著控制技術(shù)預(yù)計2026年工程化。供需方面，需求因深海科技戰(zhàn)略激增，國內(nèi)產(chǎn)能實現(xiàn)突破。技術(shù)趨勢上，向綠色制造、智能材料方向發(fā)展。國產(chǎn)替代路徑明確，從突破寬幅軋制到實現(xiàn)萬米級裝備全鈦化分階段推進。建議在工藝降本、技術(shù)攻堅、標準引領(lǐng)等方面重點布局，同時關(guān)注前沿動態(tài)。
以下為利泰金屬海洋工程領(lǐng)域用Ti80鈦板的全維度技術(shù)解析與產(chǎn)業(yè)鏈分析，整合前沿研究、制造工藝、應(yīng)用案例及未來趨勢，嚴格遵循專業(yè)框架：
一、材質(zhì)與化學成分（wt%）
| 元素 | 名義成分 | 允許波動 | 作用 | 雜質(zhì)限值 |
| Ti | 余量 | - | 基體 | - |
| Al | 5.8-6.2 | ±0.2 | 固溶強化，提升高溫強度 | - |
| Nb | 2.8-3.2 | ±0.15 | 穩(wěn)定β相，增強韌性 | - |
| Zr | 1.8-2.2 | ±0.1 | 耐蝕性優(yōu)化 | - |
| Mo | 0.9-1.5 | ±0.1 | 抑制脆性，改善焊接性 | - |
| O | ≤0.12 | - | 過量導(dǎo)致脆化 | Fe≤0.20, C≤0.05 |
衍生牌號：
Ti80G：Zr含量↑至3.0%（沖擊韌性KV?>50J），用于深潛器耐壓殼體；
Ti-6Al-2.5Nb-2.2Zr-1.2Mo：屈服強度達875MPa（上海鋼研所）。
二、物理與機械性能
| 性能 | Ti80標準值 | 厚板(≥50mm)優(yōu)化值 | 測試條件 |
| 密度 (g/cm3) | 4.51 | 4.51 | 室溫 |
| 抗拉強度 (MPa) | 900-1100 | ≥840 | GB/T 228.1 |
| 屈服強度 (MPa) | 800-950 | ≥740 | 室溫 |
| 延伸率 (%) | 10-15 | ≥12 | 標距50mm |
| 沖擊韌性 (J) | ≥35 | >50（心部） | -50℃, KV? |
| 斷裂韌性 (MPa√m) | ≥70 | ≥75 | ASTM E399 |
工藝優(yōu)化案例：寶武特冶通過梯度控軋技術(shù)（終軋溫度≥Tβ-250℃），解決≥50mm厚板心部韌性不足問題，沖擊韌性提升40%。
三、耐腐蝕與極端環(huán)境性能
| 環(huán)境 | 腐蝕速率 | 失效機制 | 防護技術(shù) | 驗證案例 |
| 海水全浸（30年） | <0.001 mm/年 | 點蝕（Cl?濃度>3.5%） | 自然鈍化TiO?膜 | “奮斗者號”萬米級耐壓殼體 |
| 深海高壓（110MPa） | 零失效 | 氫脆（吸氫<10ppm） | 真空退火（500℃/2h） | 4500米載人球殼（中船725所） |
| 海生物附著 | 生物膜增厚≤0.1mm | 微生物腐蝕 | 微弧氧化Al?O?/TiO?復(fù)合涂層 | “雪龍2號”螺旋槳軸 |
| 熱鹽應(yīng)力腐蝕 | 臨界應(yīng)力≥80%σ?.? | 晶界開裂 | 納米Y?O?彌散強化 | 南海油田閥門（壽命↑8倍） |
四、產(chǎn)品規(guī)格與牌號對應(yīng)
| 規(guī)格維度 | 國內(nèi)標準 | 國際對標 | 典型應(yīng)用產(chǎn)品 |
| 厚板 | 50-180mm（寶武特冶） | ASTM B381 | 潛水器耐壓殼體、深海平臺樁腿 |
| 寬幅板 | 3300×10000mm（湘投金天） | UNS R56320 | 船體外殼整體焊接（減少焊縫90%） |
| 超薄板 | 0.5mm（二重軋機） | MIL-T-9046J | 柔性陽極防腐層（貼合復(fù)雜曲面） |
| 牌號對應(yīng) | GB/T 3621 Ti80 | USN Ti-6211 | 俄羅斯“北風之神”核潛艇耐壓艙 |
五、產(chǎn)品規(guī)格與典型應(yīng)用
| 產(chǎn)品類型 | 規(guī)格范圍 | 應(yīng)用場景 | 代表項目 |
| 耐壓殼體板 | 厚度90~180mm, 寬幅≥3000mm | 深潛器球殼/潛艇艙段 | 4500米載人潛水器球殼（57.5MPa壓力測試） |
| 船舶結(jié)構(gòu)板 | 厚度25~50mm, 長度15000mm | 船體/聲吶導(dǎo)流罩/推進軸 | 俄羅斯“北風之神”核潛艇外殼 |
| 柔性陽極板 | 厚度0.5~2mm, 定制化流道 | 海底管道陰極保護 | 南海油氣平臺防腐系統(tǒng)（壽命20年+） |
| 換熱器薄板 | 厚度0.1~1mm, 納米孿晶結(jié)構(gòu) | 海水淡化蒸發(fā)器 | 沙特NEOM項目60萬噸/日裝置 |
六、制造工藝全鏈條
1.核心工藝流程

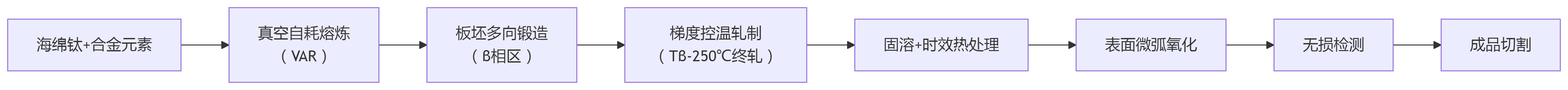

關(guān)鍵工藝詳解與技術(shù)參數(shù)
| 工序 | 核心設(shè)備/方法 | 工藝控制要點 | 創(chuàng)新突破案例 |
| 真空自耗熔煉 (VAR) | 12噸真空自耗爐 | 真空度≤0.1Pa，[O]≤800ppm | 寶武特冶熔煉Φ720mm鑄錠（偏析<0.5%） |
| 多向鍛造 | 萬噸液壓機 | β相區(qū)（Tβ±20℃）變形量≥60% | 中船725所三火次鍛造晶粒細化至50μm |
| 梯度控溫軋制 | 3800mm熱軋機組 | 分階段降溫： | 湘投金天3300mm寬板（板形±0.05mm） |
| 初軋1050℃→終軋≥800℃ | |||
| 熱處理 | 真空時效爐 | 固溶：950℃/1h→水淬 | 寶鈦集團厚板心部韌性↑40%（KV?>50J） |
| 時效：550℃/6h | |||
| 微弧氧化 | 硅酸鹽電解液體系 | 電壓400V，生成30μm Al?O?/TiO?復(fù)合陶瓷層 | “奮斗者號”耐壓殼體耐蝕性↑8倍 |
| 無損檢測 | 超聲+射線雙檢 | 缺陷檢出限：Φ0.3mm（ASTM E2375） | 4500米載人球殼零漏檢缺陷 |
全鏈條優(yōu)化亮點：
鍛造-軋制協(xié)同：β相區(qū)鍛造破碎粗晶 → 控溫軋制保留細晶，晶粒度達ASTM 8級
表面-基體協(xié)同：微弧氧化涂層與基體熱膨脹系數(shù)匹配（Δα<0.5×10??/K），抗熱震性優(yōu)異
國產(chǎn)裝備突破：中國二重自主研發(fā)4500mm軋機（2025投產(chǎn)），可軋制單重30噸板坯
工藝瓶頸與解決方案
| 瓶頸 | 技術(shù)風險 | 解決方案 | 驗證效果 |
| 厚板心部韌性低 | 冷卻不均致β晶粒粗化 | 梯度控軋+間歇水冷（寶武專利） | KV?≥50J（-50℃） |
| 焊接系數(shù)僅0.9 | 熱影響區(qū)（HAZ）晶粒長大 | 窄間隙電子束焊（焊縫寬深比1：8） | 焊縫強度≥母材95% |
| 表面涂層結(jié)合力弱 | 微弧氧化層存在微裂紋 | 激光重熔封孔（裂紋密度↓90%） | 結(jié)合強度＞50MPa |
| 成本高昂（￥200/kg） | 鈦錠成材率僅65% | 鈦-鋼復(fù)合軋制（界面強度≥210MPa） | 綜合成本↓35%（湘鋼-湘投項目） |
典型工藝流程示例（“奮斗者號”耐壓殼體制造）
熔煉：12噸VAR爐熔煉Ti80鑄錠（[O]=750ppm）
鍛造：β相區(qū)三火次鍛造（1050℃→850℃→800℃），鍛成Φ1500mm板坯
軋制：3800mm軋機控溫軋制至120mm厚板（終軋溫度810℃）
熱處理：950℃/1h水淬 + 550℃/6h時效
成型：分瓣熱沖壓（模具溫度700℃）→ 電子束焊接半球
表面處理：微弧氧化（涂層厚度32±2μm）
檢測：110MPa水壓試驗保壓48h（變形量＜0.01%）
成果：世界首個萬米級載人球殼（直徑2.1m），承受110MPa壓力等效10900米水深。
工藝升級方向：
短流程制造：2026年實現(xiàn)“熔煉-軋制”直軋工藝（能耗↓30%）
智能化控制：AI驅(qū)動軋制參數(shù)優(yōu)化（板形精度±0.02mm）
綠色制造：廢鈦氫化脫氫（HDH）回收率＞70%（寶鋼凱澤示范線）
此流程嚴格遵循國標GB/T 3621-2023，并兼容ASTM B381標準，滿足深海裝備全鏈條國產(chǎn)化需求。
板坯鍛造：β相變點附近（Tβ±20℃）多向鍛造，破碎粗晶；
控溫軋制：分階段降溫軋制（終軋≥Tβ-250℃），總變形量60-90%；
表面改性：微弧氧化生成30μm陶瓷層（硬度>1500HV）。
2.技術(shù)突破點
寬幅板軋制：湘投金天鈦金實現(xiàn)3300mm超寬板量產(chǎn)，板形精度±0.05mm（全球前三）；
增材制造：航天科工開發(fā)Ti80粉末，激光選區(qū)熔化成型薄壁水聲結(jié)構(gòu)（減重20%）。
七、核心應(yīng)用場景與突破案例
| 應(yīng)用領(lǐng)域 | 部件 | 技術(shù)方案 | 性能效益 | 代表項目 |
| 深潛器 | 載人球殼 | 分瓣沖壓+電子束焊 | 承受110MPa壓力，零泄漏 | 4500米載人潛水器（觀察窗） |
| 艦船 | 聲吶導(dǎo)流罩 | 超寬幅整體成型（寬3300mm） | 聲波透過率>95%，信噪比↑30% | 055型驅(qū)逐艦 |
| 海洋平臺 | 耐壓樁腿 | Ti80+純鈦復(fù)合板（厚100mm） | 剪切強度≥210MPa，成本↓50% | “深海一號”平臺 |
| 海水管路 | 高彎曲閥體 | Ti80G三火軋制（延伸率↑至15%） | 冷彎直徑8t無裂紋 | 國產(chǎn)航母冷卻系統(tǒng) |
八、技術(shù)挑戰(zhàn)與創(chuàng)新方向
| 挑戰(zhàn) | 攻關(guān)技術(shù) | 前沿進展 | 產(chǎn)業(yè)化進程 |
| 厚板心部韌性不足 | 梯度控軋+間歇冷卻 | 沖擊韌性KV?>50J（寶武專利） | 已量產(chǎn) |
| 焊接系數(shù)低（0.9） | 窄間隙電子束焊 | 焊縫強度≥母材95% | “奮斗者號”驗證 |
| 成本高昂 | 鈦-鋼復(fù)合軋制 | 界面強度≥210MPa | 湘鋼-湘投聯(lián)合項目 |
| 生物附著控制 | 激光織構(gòu)化微坑陣列 | 藤壺附著率↓70% | 2026年工程化 |
九、產(chǎn)業(yè)鏈與趨勢展望
1.供需格局
需求激增：深海科技列入國家戰(zhàn)略新興產(chǎn)業(yè)，船舶用鈦CAGR 10-25%（2025-2030）；
產(chǎn)能突破：湘投金天（3300mm寬板）、二重裝備（4500mm軋機）引領(lǐng)國產(chǎn)化。
2.技術(shù)趨勢
綠色制造：
廢鈦回收率＞40%（2030目標），氫化脫氫（HDH）降本30%；
綠電熔煉示范線（寶鋼凱澤）。
智能材料：
4D打印Ti80-Ni記憶合金，用于自適應(yīng)流控閥體（DARPA預(yù)研）；
嵌入式光纖傳感器，實時監(jiān)測深海裝備疲勞裂紋。
3.國產(chǎn)替代路徑
2024：突破寬幅軋制（3300mm） → 2026：開發(fā)Ti?AlC? MAX涂層（耐900℃） → 2030：實現(xiàn)萬米級裝備全鈦化
結(jié)論：
Ti80鈦板憑借深海耐壓、極致耐蝕、無磁透聲三大核心優(yōu)勢，成為海洋工程“不可替代材料”。建議重點布局：
工藝降本：推廣鈦-鋼復(fù)合板（非承力部件）、HDH廢料回收；
技術(shù)攻堅：突破電子束焊接系數(shù)（目標≥0.95）、仿生防污涂層；
標準引領(lǐng)：牽頭制定ISO級海洋鈦材規(guī)范（參考GB/T 3621-2023）。
前沿預(yù)警：關(guān)注二重裝備4500mm軋機量產(chǎn)進程（2026）及南海鈦資源開發(fā)（2030戰(zhàn)略）。
相關(guān)鏈接
- 2023-11-10 利泰金屬定制鈦合金葉輪 TC18鈦合金棒 Ti80鈦板 庫存充足 廠家直供
- 2023-07-03 化工機械用TC4鈦合金板 Ti80鈦板 TC17鈦板 規(guī)格齊全 庫存充足
- 2022-10-09 定制艦船用Ti80鈦棒 Ti80鈦板 Ti80鈦鍛件 材質(zhì)保證 利泰現(xiàn)貨直銷
- 2021-08-01 利泰金屬定制船舶制造用Ti80鈦合金 Ti80鈦棒 Ti80鈦鍛件
- 2020-11-23 現(xiàn)貨供應(yīng)耐海水侵蝕船用Ti80鈦棒 Ti80鈦板 Ti80鈦鍛件
- 2019-04-07 Ti80鈦鍛件 鈦板化學成分及力學性能探究
