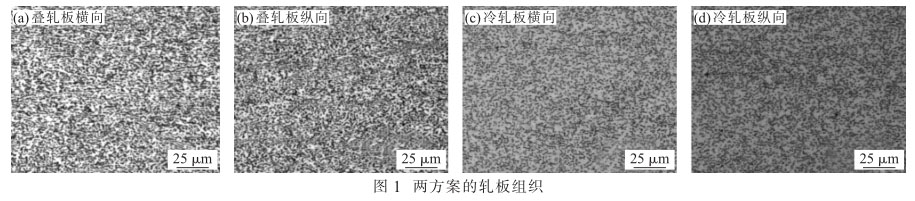

對兩種方案所得到的2mm厚TA15合金板材進行相同制度的熱處理，取試樣觀察橫縱向顯微組織，如圖1所示。兩種方案生產出的成品板材，其顯微組織均為（α+β）兩相區加工的均勻組織。兩強度要高于疊軋板材30MPa左右，這是因為冷軋板材晶粒尺寸更加細小[4]，組織更加均勻，兩種加工工藝板材斷后伸長率相差不大。

表2軋板的力學性能

4、結論

（1）熱疊軋比冷軋縮短了工藝流程，減少了中間工序，生產周期要比冷軋縮短3d時間。

（2）熱軋疊軋工藝的材料利用率要比冷軋工藝高出5%。采用兩種工藝都能生產出滿足力學性能和工藝性能要求的板材。

參考文獻：

[1]李興無．TA15合金及其在飛機結構中的應用前景[J]．鈦工業進展，2003，20(4)：90-94．

[2]劉瑞明．TA15合金板材的組織與性能研究[J]．材料開發與應用，2005，20(4)：23-26．

[3]沙愛學，李興無，儲俊鵬．TA15鈦合金的普通退火[J]．稀有金屬，2003，27(1)：213-215．

[4]張杰，王蕊寧，王彥浩．熱處理對TA15合金板材組織性能的影響[J]．特鋼技術，2014，20(1)：27-28．
