2.2第4火次鍛造后棒坯的織構及取向

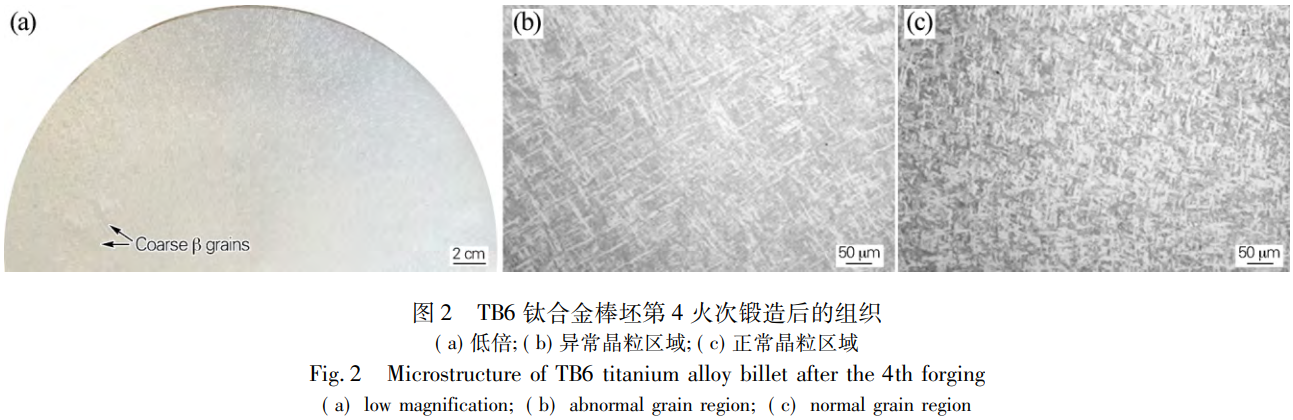

第4火次為單相區鍛造，主要目的是減小并均勻化棒坯中原始β晶粒的尺寸。由圖2(a)可見，棒坯的低倍組織整體變細，并顯示出逐漸模糊化的趨勢。然而仍可觀察到尺寸較大的長條狀清晰β晶粒(見箭頭所指)，說明經過單相區-兩相區-單相區變形后，組織仍具有一定的遺傳性。第4火次鍛造完成時，棒坯溫度位于相變點以下，顯微組織呈現出典型的網籃組織特征，如圖2(b,c)所示，其中片層a相較均勻化退火后的組織明顯縮短。對比異常大晶粒區域，正常晶粒區域內片層a相更為短小，且排列不再規律，說明正常晶粒區域內的變形更加充分。

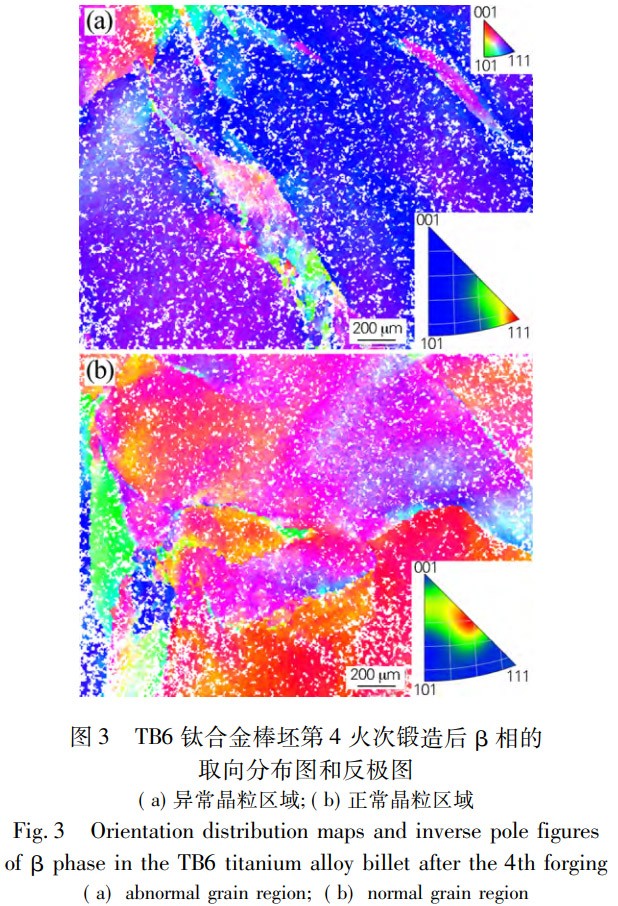

圖3為第4火次鍛造后，棒坯異常晶粒區域和正常晶粒區域中β相取向分布圖和反極圖。異常晶粒區域內的β相取向較為單一，幾乎完全由一個大尺寸<111>取向的β相晶粒占據，僅存在少量尺寸較小的<001>和<110>取向的β晶粒(見圖3(a))。相比之下，正常晶粒區域內的β相取向較為多樣，主要由<001>和<112>取向的β晶粒組成，同時β晶粒的尺寸分布也相對均勻(見圖3(b))，這表明正常晶粒區域內的變形更加均勻，β相組織得到了更充分的細化和調整。

2.3第9火次鍛造后棒坯的織構及取向

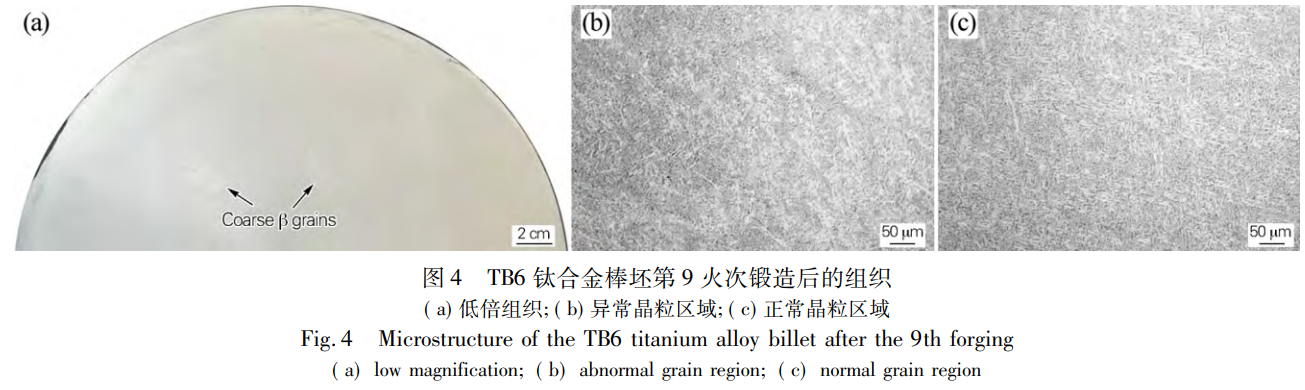

第5~9火次為兩相區鍛造，其主要目的是實現 α相的等軸化。在第9火次鍛造完成后，棒坯的低倍組織基本呈現模糊化趨勢，但仍可觀察到部分長條狀的清晰晶粒(見圖4(a)中箭頭所指)。根據GJB2218A2018《航空用鈦及鈦合金棒材和鍛坯規范》進行低倍組織評定，該棒坯被判定為不合格。由圖4(b，c)可見，棒坯呈現典型的雙態組織，但α相的等軸化效果不理想,特別是異常晶粒區域內,片層狀 α相的比例更高。這表明盡管經過多火次的鍛造，異常晶粒區域內的組織演變仍然受限，導致 α相難以充分等軸化。

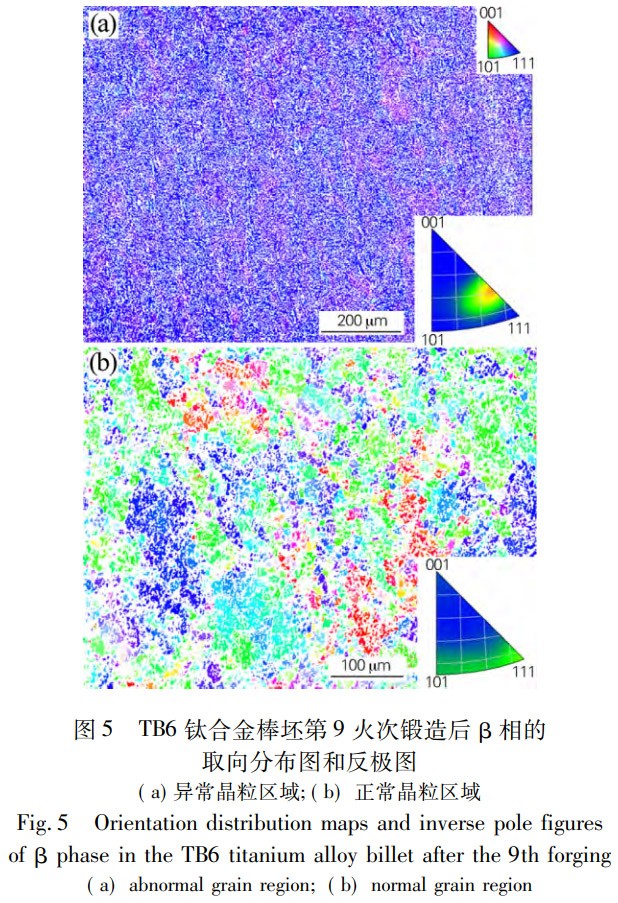

圖5為第9火次鍛造后，棒坯異常晶粒區域和正常晶粒區域中β相取向分布圖及反極圖。在異常晶粒區域內，僅觀察到1個接近<111>取向的β晶粒，表明該區域內的晶粒取向高度集中(見圖5(a))。相比之下，正常晶粒區域內的β相晶粒尺寸較小且取向較為豐富，主要表現為較弱的<110>和<111>取向(見圖5(b))。這表明在正常晶粒區域內，鍛造過程使β相組織得到了更充分的均勻化，顯現出多樣化的取向特征和較好的細化效果。

3、討論

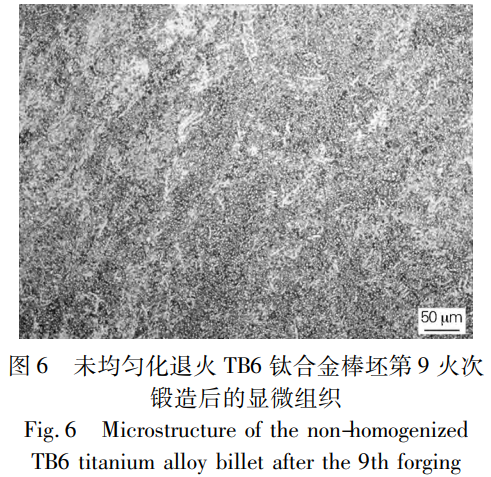

上述試驗結果表明，TB6鈦合金鑄錠經均勻化退火后雖然能改善組織均勻性并避免“β斑”形成，但是在退火中也存在晶粒異常長大，形成大尺寸β晶粒的風險。通過對比圖2(a)和圖4(a),這些大尺寸的β晶粒在宏觀形貌上相似，并且在反復的兩相區鍛造過程中也不易消除。原始β晶粒越大，晶粒內的協調變形能力越強，在同等變形量下，α相越不容易實現等軸化。對比圖2(b,c)、圖4(b,c)可以發現，原始β晶粒越大，其內部片層 α相的數量越多、長度越長。圖6為未進行均勻化退火并采用同樣鍛造工藝制備的TB6鈦合金Φ320mm規格棒材橫截面D/4(D為直徑)位置的顯微組織，α相幾乎全部等軸化，僅存在少量片層狀的a相，說明當原始β晶粒尺寸不均勻時，由于變形的不均勻， α相整體的等軸化受到影響。與均勻退火后鑄錠中較為豐富的β相取向不同(見圖1)，棒坯異常晶粒區域與正常晶粒區域β相的織構差異較大，這也是熱變形不均導致的。近β鈦合金在單相區和兩相區熱變形時，變形量越高，<001>取向的β相比例越高、<111>取向的β相比例越小{15}。通過對比圖3(a,b)和5(a,b)可以看到，原始β晶粒越大，<111>取向β相的比例越高，說明其實際變形量越小，織構的繼承性也越強。由于β晶粒主要依賴單相區變形減小晶粒尺寸來實現均勻化，因此，在后續的工藝設計中，針對均勻化退火的TB6鈦合金鑄錠，可以考慮增加單相區鍛造的火次，以保證其均勻性。

4、結論

1)TB6鈦合金鑄錠在1200℃保溫48h均勻化退火過程中易出現晶粒異常長大現象，β晶粒尺寸可達20mm以上，這些大尺寸β晶粒在后續反復鐓拔鍛造中具有組織和取向的繼承性。

2)TB6鈦合金鑄錠均勻化退火過程中形成的大尺寸β晶粒，由于其在鍛造過程中變形協調能力強，因此碎化過程緩慢，且其內部a相的等軸化程度低。

3)TB6鈦合金鑄錠均勻化退火后形成的大尺寸β晶粒取向較為豐富、無取向擇優現象，但在反復鐓拔鍛造后，β晶粒主要呈<111>取向。

參考文獻:

[1]黃旭，朱知壽，王紅紅.先進航空鈦合金材料與應用[M].北京:國防工業出版社，2012.

[2]沙愛學，王慶如，李興無.航空用高強度結構鈦合金的研究及應用[J].稀有金屬，2004，28(1):239-242.

Sha Aixue, Wang Qingru, Li Xingwu. Research and application of high-strength titanium alloys used in airplane structure[J]. Chinese Journal of Rare Metals,2004,28(1):239-242.

[3]錢九紅.航空航天用新型鈦合金的研究發展及應用[J].稀有金屬，2000，24(3):218-223.

Qian Jiuhong. Application and development of new titanium alloys for aerospace[J]. Chinese Journal of Rare Metals,2000,24(3):218-223.

[4]艾劍波，郭俊賢，覃海鷹，等.Ti1023主槳轂中央件的微動疲勞及其防護[J].直升機技術，2011(2):25-29.

Ai Jianbo, Guo Junxian, Qin Haiying, et al. Fretting fatigue of Ti1023 main rotor hub central part and protection[J]. Helicopter Technique,2011(2):25-29.

[5] Li Lintao, Wang Zhihua, Ma Wei. Experimental study on the high temperature impact torsional behavior of Ti-1023 alloy[J]. Materials,2022,15(11):3847.

[6] Wang Qiang, Yang Chen, Wu Jie, et al. Phase transformation behavior of Ti-023 under static heat treatment and dynamic thermo-mechanical coupling[J]. Materials Characterization,2022,192:112248.

[7]高平，趙永慶，于蘭蘭，等.TB6鈦合金鑄錠中的偏析[J].熱加工工藝，2009，38(17):13-16.

Gao Ping, Zhao Yongqing, Yu Lanlan, et al. Segregation of TB6 alloy ingots[J]. Hot Working Technology,2009,38(17):13-16.

[8]何勇，胡銳，羅偉，等.攪拌磁場對Ti-1023合金鑄錠宏觀組織和Fe元素宏觀偏析的影響[J].稀有金屬材料與工程，2017，46(10):3063-3067.

He Yong, Hu Rui, Luo Wei, et al. Effect of stirring magnetic field on the macrostructure and macrosegregation of Fe element of Ti-1023 alloy ingot[J]. Rare Metal Materials and Engineering, 2017, 46(10):3063-3067.

[9]楊志軍，寇宏超，李金山，等.真空自耗電弧重熔過程中Ti-10V-2Fe-3Al合金的宏觀偏析行為[J].材料工程與性能雜志，2011,20(1):65-70.

Yang Zhijun, Kou Hongchao, Li Jinshan, et al. Macrosegregation behavior of Ti-10V-2Fe-3Al alloy during vacuum consumable are remelting process[J]. Journal of Materials Engineering and Performance,2011,20(1):65-70.

[10]高平，趙永慶，于蘭蘭，等.熱處理對TB6合金鑄錠偏析的影響[J].熱加工工藝，2009，38(24):135-137.

Gao Ping, Zhao Yongqing, Yu Lanlan, et al. Influence of heat treatment on the segregation of TB6 alloy ingots[J]. Hot Working Technology,2009,38(24):135-137.

[11]范凱，吳立成，李建軍，等.VAR過程中浮力驅動流動引起的鈦合金宏觀偏析數值模擬[J].稀有金屬材料與工程，2020，49(3):871-877.

Fan Kai, Wu Licheng, Li Jianjun, et al. Numerical simulation of macrosegregation caused by buoyancy driven flow during VAR process for titanium alloys[J]. Rare Metal Materials and Engineering,2020,49(3):871-877.

[12]呂逸帆，孟祥軍，李士凱，等.TB6合金β斑研究概述[C]//第十三屆全國鈦及鈦合金學術交流會論文集.2008:544-548.

[13]史蒲英，劉向宏，李建偉，等.β斑對TB6鈦合金性能及拉伸變形行為的影響[J].稀有金屬材料與工程，2023，52(5):1925-1931.

Shi Puying, Liu Xianghong, Li Jianwei, et al. Influence ofβ flecks on the properties and tensile deformation behavior of TB6 titanium alloy[J]. Rare Metal Materials and Engineering, 2023, 52(5):1925-1931.

[14] Tong Jianbo, Zhang Chaojie, Chen Junshu, et al. Effects of homogenization heat treatment on the Fe micro-segregation in Ti-023 titanium alloy[J]. Materials,2023,16(14):4911.

[15]顏孟奇，陳立全，楊平，等.熱變形參數對TC18鈦合金β相組織及織構演變規律的影響[J].金屬學報，2021，57(7):880-890.

Yan Mengqi, Chen Liquan, Yang Ping, et al. Effect of hot deformation parameters on the evolution of microstructure and texture ofβ phase in TC18 titanium alloy[J]. Acta Metallurgica Sinica,2021,57(7):880-890.

（注，原文標題：TB6鈦合金鑄錠均勻化退火及鍛造過程中的組織演變_顏孟奇）
