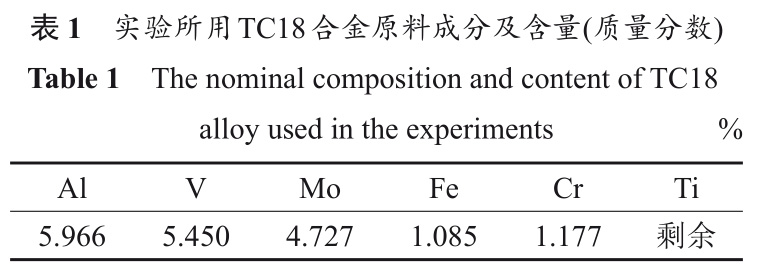

1.2　實驗過程與方法

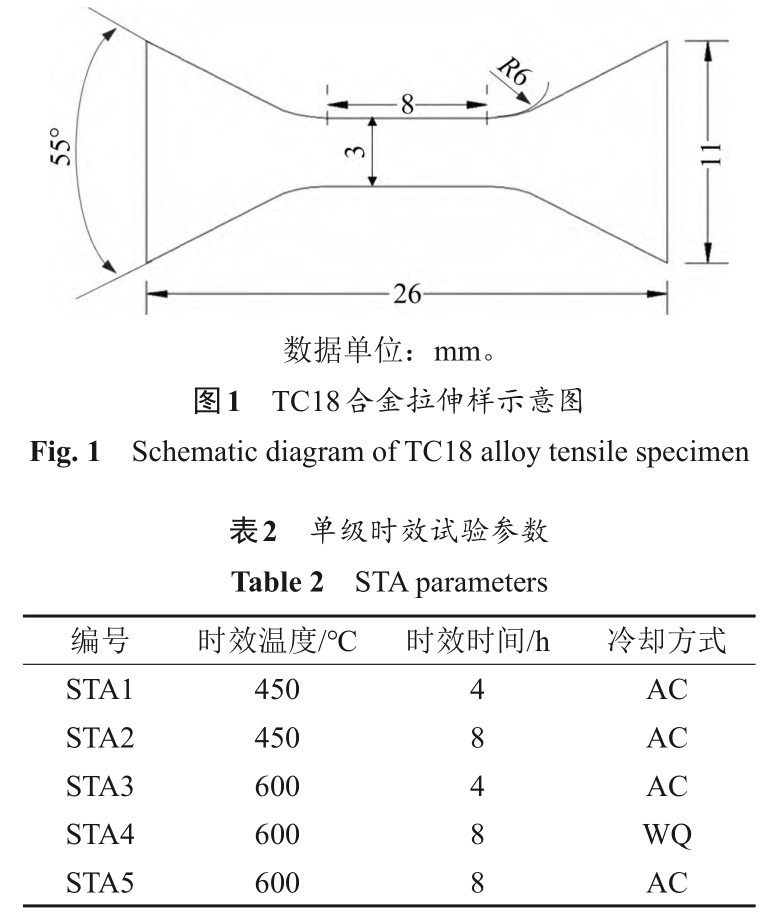

按照GB/T 228—2010《金屬材料拉伸試驗》標準對現有TC18鑄錠進行電火花線切割，拉伸樣示意圖如圖1所示。

首先，打磨去除氧化層，用石英管對拉伸樣進行 密 封 。 然 后 ， 對TC18合金進行固溶處理(solution treatment，ST)，將封裝樣品放入箱式爐中，以10 ℃/min速率升到780 ℃，放入樣品，保溫1 h后取出。對ST樣品進行單級時效(STA, solution treatment and aging)的工藝，參數如表2所示。

在美國Instron 3369力學試驗機上對TC18合金樣品進行室溫拉伸試驗，在相同條件下進行5次拉伸試驗，結果取取平均值。

測量斷裂前后截面積，由下式得到斷面收縮率：

式中：Z為斷面收縮率；A 0 為樣品原始截面積；A 1為斷后試樣截面積。

為觀察TC18合金的顯微組織，對樣品表面進行打磨并拋光。采用 MeF3A 金相顯微鏡(optical microscope, OM)和FEInano-230掃描電鏡(scanning electron microscope, SEM)對試樣微觀結構進行表征。采用Nano Measurer軟件測定樣品OM、SEM圖片中α相的形貌參數。為保證結果的準確性，在掃描或金相圖片中取20組α片層或晶界α相的寬

度，取平均值。采用 FEI Tecnai F20 透射電鏡(transmission electron microscope, TEM)觀察 TC18合金顯微組織結構。采用Rigaku-3014型XRD衍射儀檢測物相結構。

2、 實驗結果與討論

2.1　時效冷卻方式對合金拉伸性能的影響

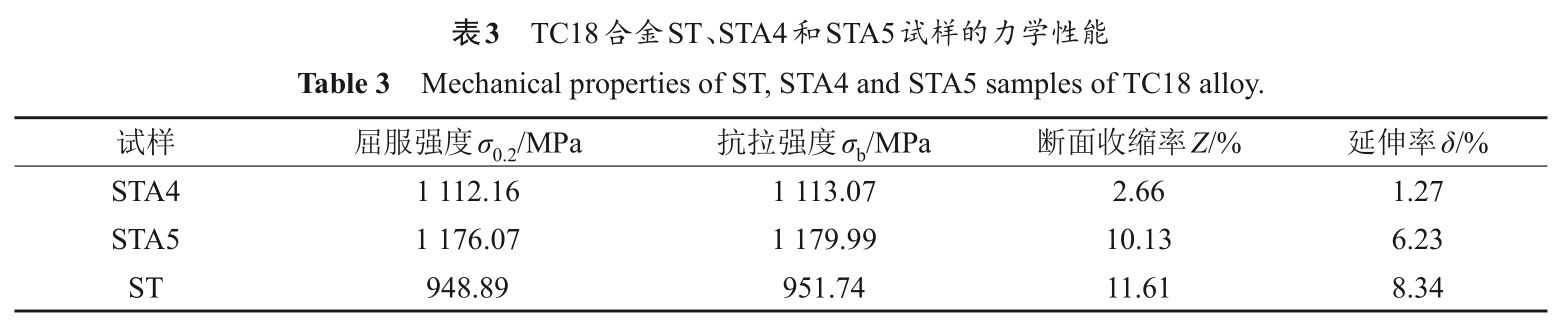

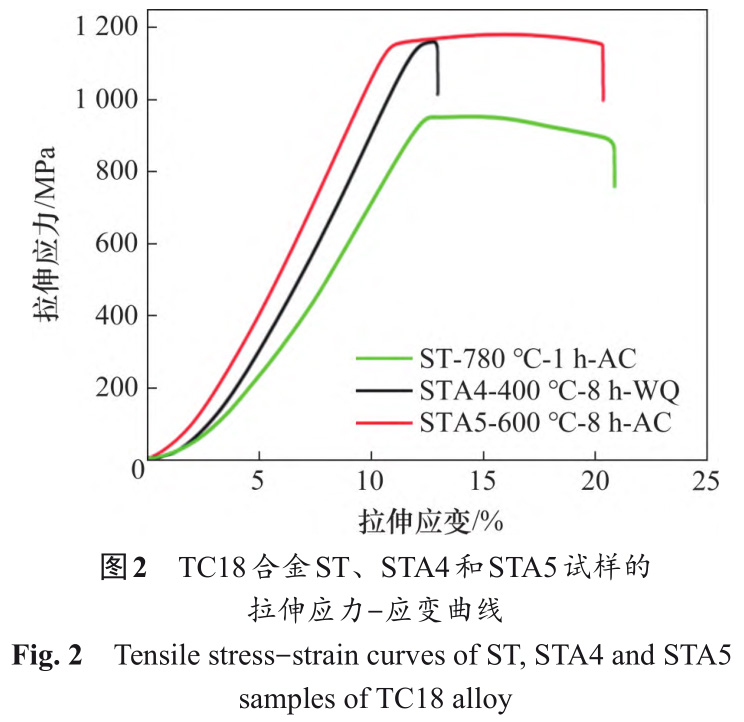

TC18合金ST、STA4和STA5試樣的室溫拉伸應力?應變曲線見圖 2，TC18合金 ST、STA4 和STA5試樣的屈服強度 σ 0.2 、抗拉強度 σ b 、斷面收縮率Z以及延伸率 δ 見表3。由表3可知：時效處理后樣品的屈服強度大幅度提升；水冷的STA4樣品屈服強度為1 112.16 MPa，比固溶態的STA4樣品屈服強度提高約17%；空冷的STA5試樣屈服強度為1 176.07 MPa，比固溶態提升約24%；空冷條件下樣品的屈服強度比水冷條件下的高約64 MPa；在塑性方面，相比于固溶態，單級時效空冷條件下小幅度降低，但水冷條件下延伸率從8.34%降至1.27%，塑性大幅度降低。

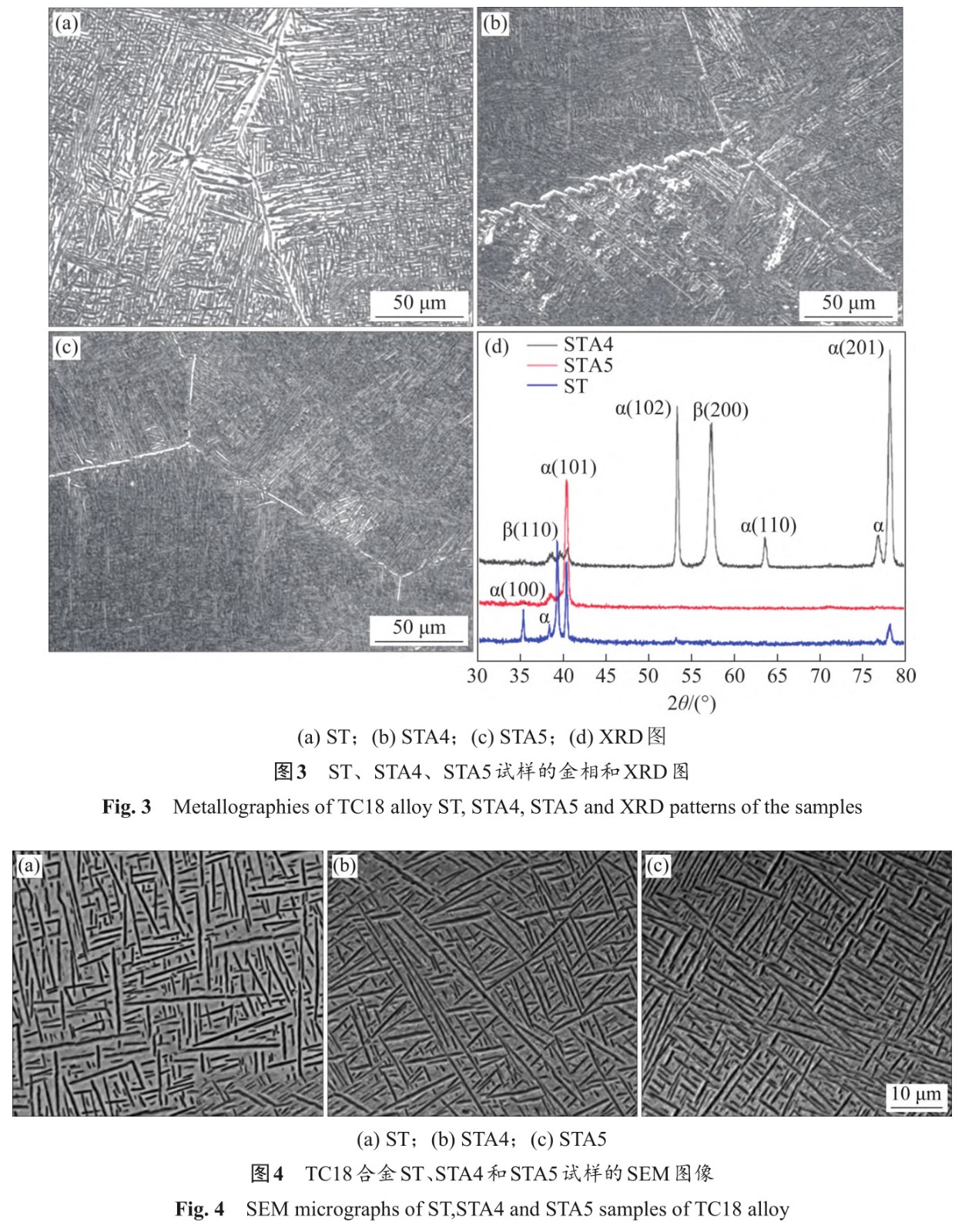

TC18合金 ST、STA4 和 STA5 的金相圖分別見圖 3(a)、圖 3(b)和圖 3(c)，對應的 XRD 圖見圖3(d)。從圖3(a)、圖3(b)和圖3(c)可知晶界α相長度為毫米級，腐蝕后可見清晰的晶界，晶界交匯處多為Y型；圖3(b)和圖3(c)中存在魏氏體組織處的晶界呈曲折狀。由圖3(d)可知：STA5樣品主要由 α和β相組成，主衍射峰為(101)α；STA4樣品主要由α、β相組成，主衍射峰為(201)α，存在(200)β、(110)β衍射峰；相較于ST，STA5的β相消失，主衍射峰變更為(101)α；STA4主衍射峰變更為(201)α，新增(200)β衍射峰以及其他α衍射峰。

ST、STA4和STA5樣品的晶內SEM圖像見圖4。由圖4可知：STA4和STA5的晶內片層α相大量被截?cái)喑啥贪魻睿?nèi)不同取向的片層α相互疊加；相較于ST，STA4和STA5的顯微組織中晶內針狀α變粗后斷裂，其中，STA4發生斷裂的晶內 α相數量較多；晶內處出現細紋狀組織，可能是次生α相。

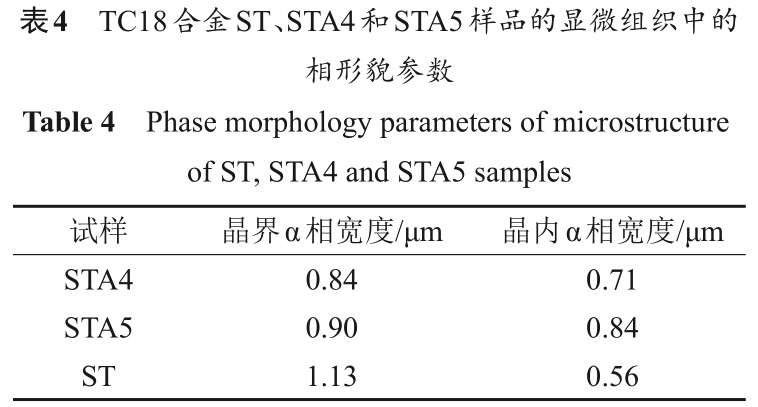

TC18合金ST、STA4和STA5樣品顯微組織中的形貌參數包括晶界α相寬度、晶內片層α相寬度見表4。從表4可見：STA5與STA4相比，晶界、晶內α相寬度更寬；與 ST 的相形貌參數相比，STA4和STA5的晶界α相寬度更小，STA4和STA5的晶內α相寬度更大。

2.2　時效溫度和時間對樣品拉伸性能的影響

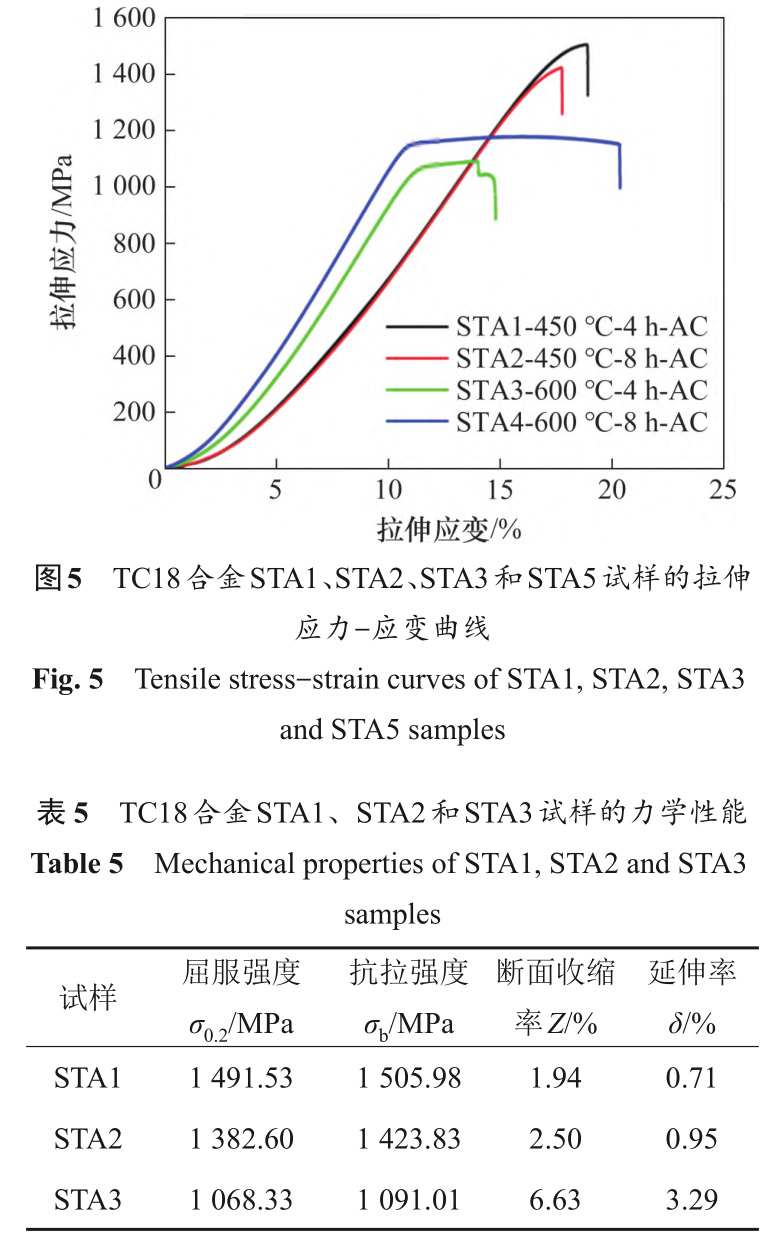

STA1、STA2、STA3和STA5樣品的室溫拉伸應力?應變曲線見圖5，STA1、STA2和STA3樣品的屈服強度 σ 0.2 、抗拉強度 σ b 、斷面收縮率Z以及延伸率 δ 見表 5。由圖 5 可知：與 ST 相比，在450 ℃時效下，STA1和STA2強度大幅度提高，如450 ℃時效4 h后(STA1)，樣品的屈服強度從固溶的949.89 MPa 增加至 1 491.53 MPa，提高約 57%，

450 ℃時效8 h后(STA2)，樣品的屈服強度從固溶的948.89 MPa 增加至 1 382.6 MPa，提高約 46%，但應力?應變曲線幾乎沒有塑性平臺，延伸率降至0.71%和0.95%。STA3和STA5樣品出現塑性平臺但強度較低。可見，當TC18合金單級時效保溫溫度為450 ℃時，隨保溫時間延長，屈服強度降低，斷面收縮率、延伸率提升；當保溫溫度為600 ℃

時，隨保溫時間延長，屈服強度、斷面收縮率和延伸率均提升；在保溫時間相同時，隨保溫溫度提高，屈服強度降低，斷面收縮率、延伸率提高。

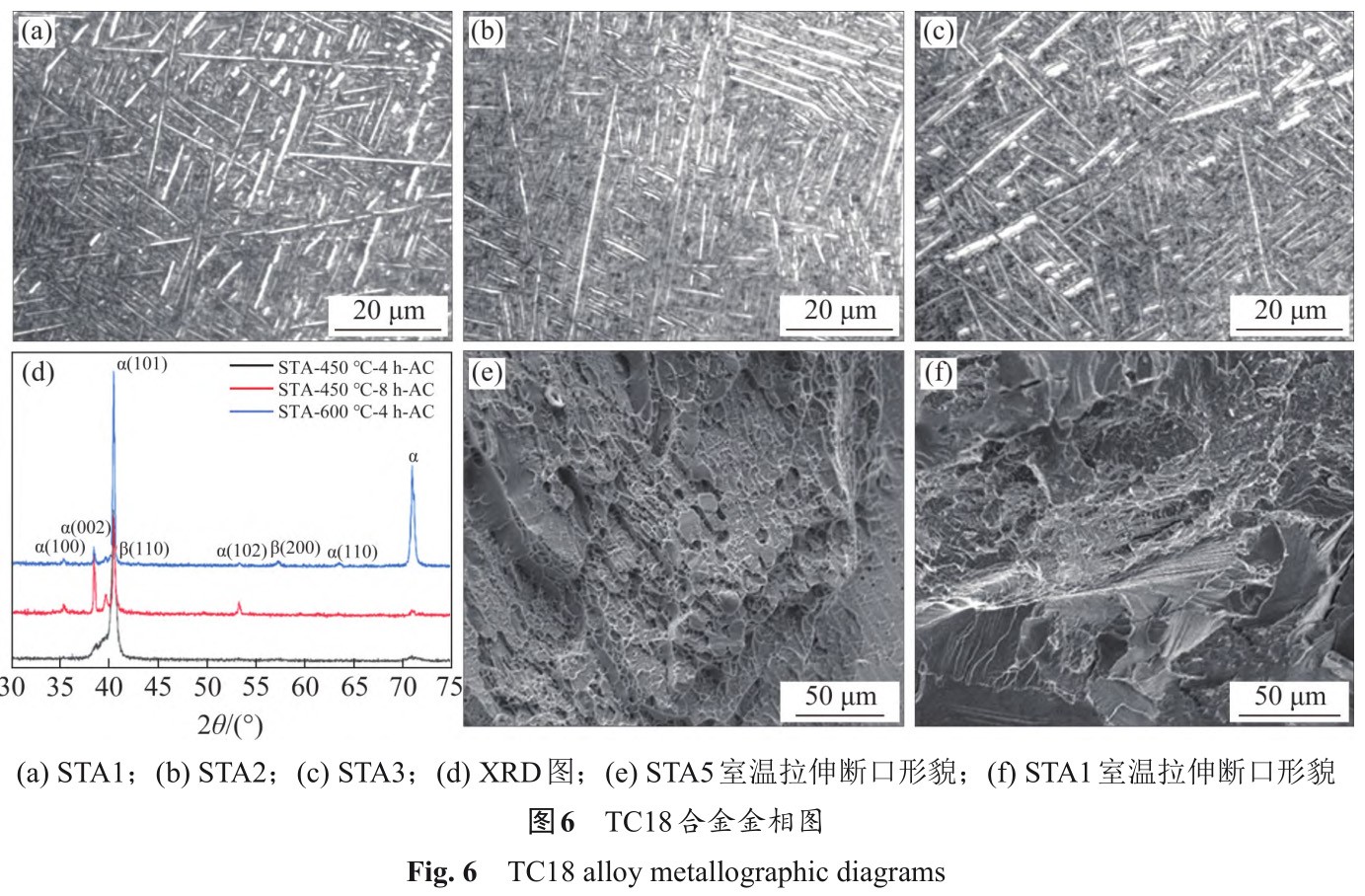

圖 6 所示為 STA1、STA2 和 STA3 的金相和XRD結果。從圖6可見：TC18合金單級時效后顯微組織中存在針狀、長棒狀以及短棒狀α相；與棒狀α相垂直的針狀α相在處理過程中發生熱運動，使得長棒狀α相被截?cái)嘈纬啥贪魻瞀料啵@些短棒狀α相中近等軸狀的α相隨著保溫時間延長逐漸轉變?yōu)榈容S狀α相；STA3相較于STA1樣品的顯微組織中棒狀α相寬度更寬。由圖 6(d)可知：STA1、STA2和STA3的主衍射峰均為(101)α；STA1的相結構由α相構成；STA2和STA3的相結構由α和β相構成。對比圖3(d)中STA5樣品的相結構可以發現在現有條件下，單級時效空冷后主衍射峰均為(101)α。STA1和STA5樣品的XRD圖比較相似，但這2種試樣的力學性能完全不同。圖6(e)和圖6(f)所示分別為T(mén)C18合金STA5和STA1樣品的室溫拉伸斷口。由圖6(e)和圖6(f)可知：STA5樣品的斷口表面凹凸不平，均勻分布著網狀韌窩，屬于韌性斷裂；STA1樣品的斷口表面呈大面積解理面，屬

于脆性斷裂。

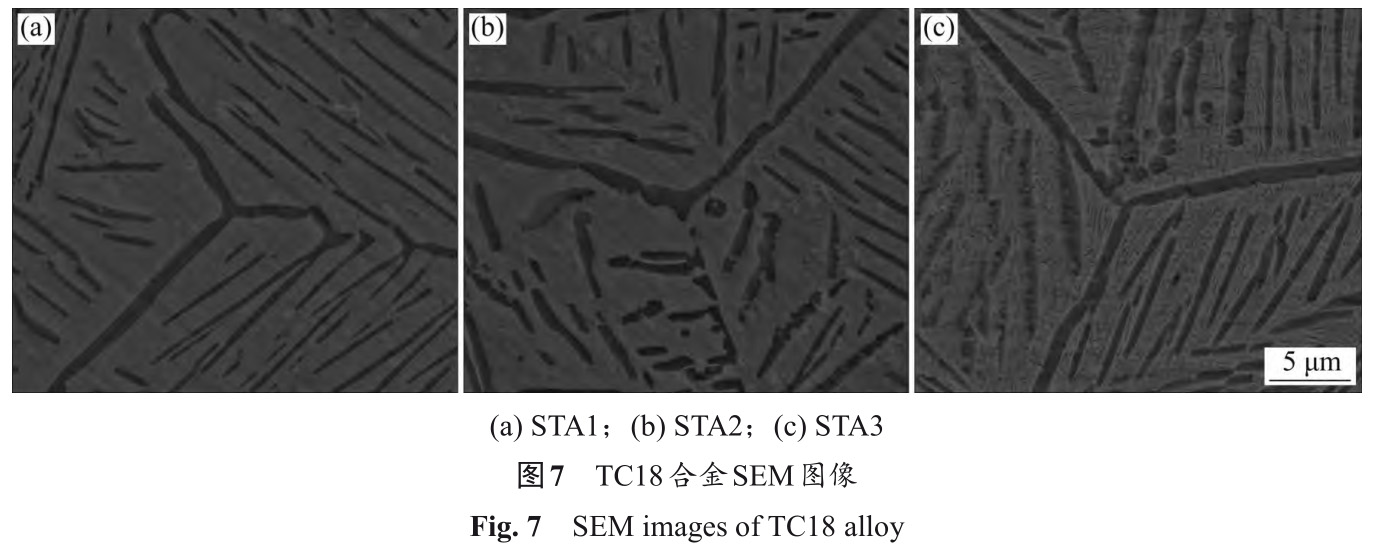

TC18合金 STA1、STA2 和 STA3 樣品的 SEM圖像見圖7。結合圖4中STA4和STA5樣品的SEM圖像可知，在 TC18 合金單級時效保溫溫度為600 ℃條件下，晶界周?chē)途?nèi)基體中均有細紋 α相分布，而STA1和STA2樣品沒有出現這種組織。

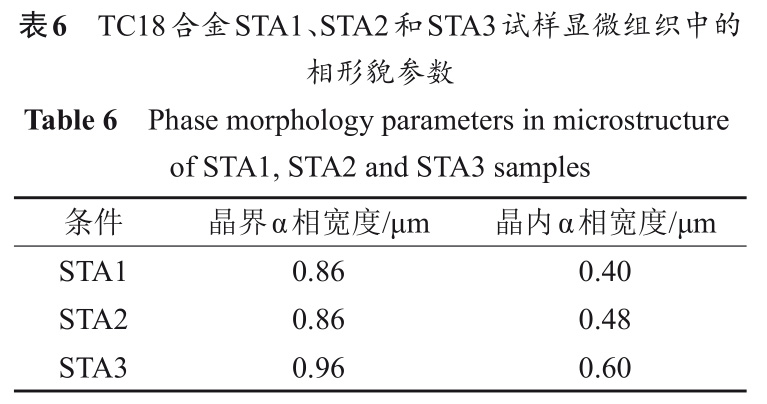

對于晶界上和魏氏體接觸的部分，熱處理后晶界組織變細甚至消失，魏氏體組織變粗。在晶界處交匯處出現部分等軸α相。STA3樣品的晶內α較STA1樣品的晶內α相寬度更大。TC18合金STA1、STA2和STA3樣品顯微組織中的相形貌參數包括晶界α相寬度、晶內片層α相寬度見表6。從表6可知，在相同溫度、不同保溫時間下，合金的相形貌參數差距不大；當保溫時間為4 h或8 h時，保溫溫度600 ℃相較于450 ℃的晶界α、晶內α相寬度更大。

2.3　析出形貌的透射電鏡分析

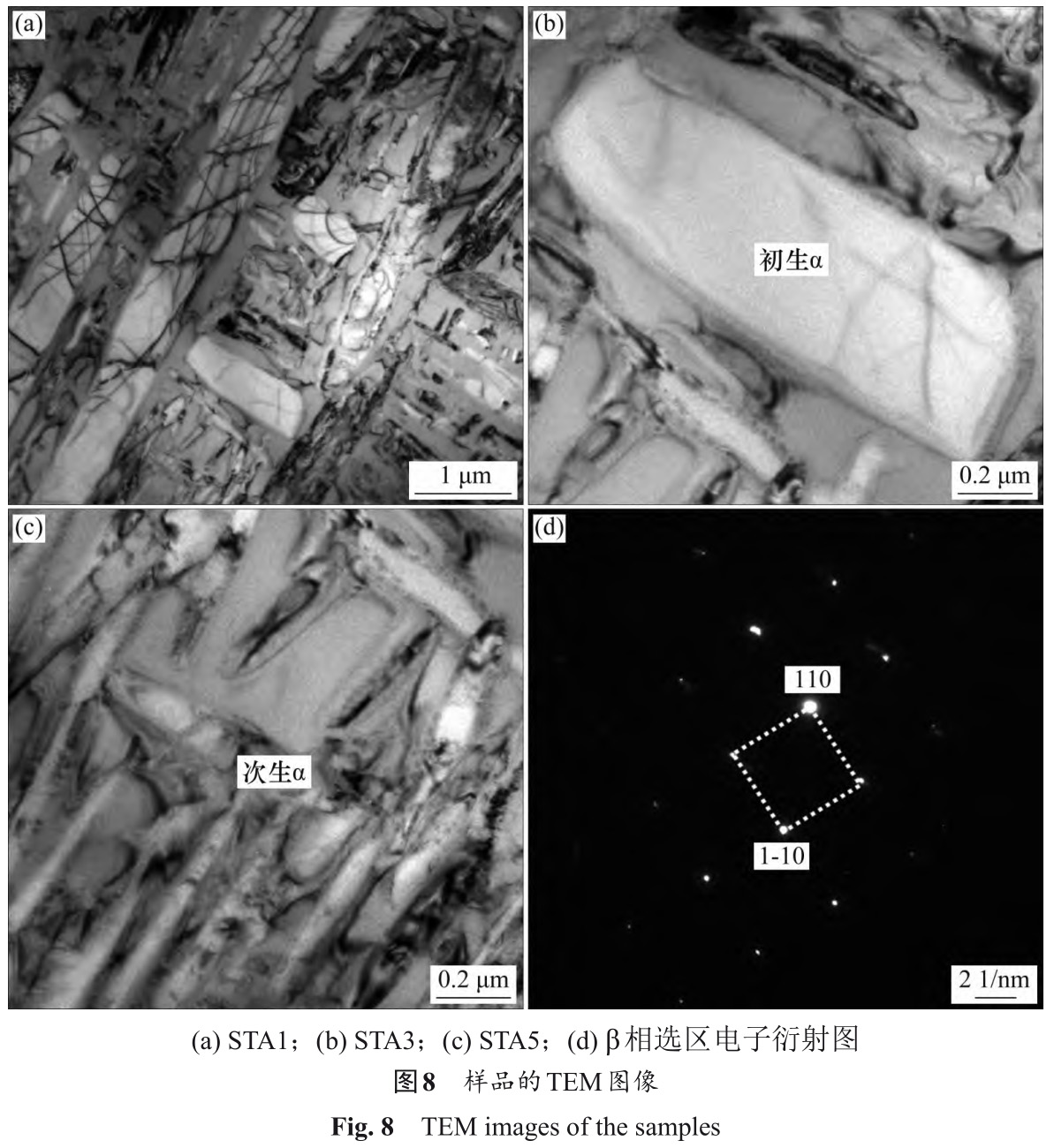

當TC18合金單級時效保溫溫度為600 ℃時，可在晶界附近和晶內處觀察到大量細紋組織，如圖8(a)所示；當保溫溫度為450 ℃時觀察不到細紋組織，如圖8(b)所示。STA5樣品的TEM圖像見圖8(c)。從圖8(c)可以發現：片層α相、β相均勻分布，在α、β晶粒內部可以觀察到位錯，二次析出的α相清晰可見，與基體中的β相呈共格或半共格界面。由于時效時間較長，溫度較高，二次析出的α相明顯長大。對β相進行衍射斑點標定，得到的結果如圖8(d)所示，衍射斑點表明其為體心立方結構，標定衍射斑點的晶帶軸為[100]。二次析出 α相整齊排列在初生α之間。由于尺度較大，這種二次析出α相的出現及分布可能影響合金變形中位錯的運動，降低強度，提升塑性。

2.4　時效處理的組織結構與力學性能的關系

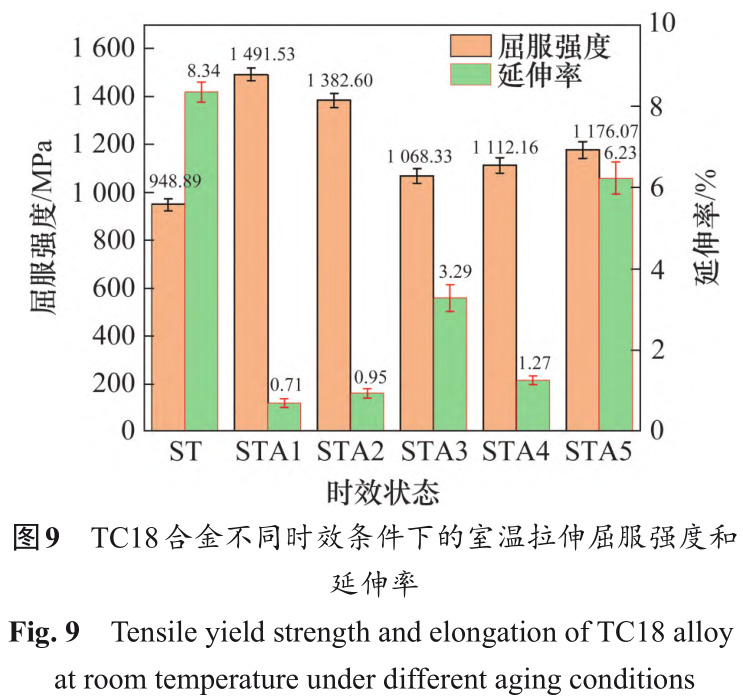

在不同時效處理?xiàng)l件下，TC18合金的屈服強度和延伸率見圖9。從圖9可見：空冷時，晶內片層和晶界處α相寬度較大；在保溫時間相同、時效溫度為450 ℃時，TC18合金的強度、硬度更高，但塑性降低；在相同熱處理溫度下，當時效溫度為450 ℃時，延長保溫時間，TC18合金抗拉強度降低，延伸率變化不大；而當時效溫度為600 ℃時，延長保溫時間，合金抗拉強度提高，延伸率也有所提升；TC18 合金在相同溫度下單級時效后，當時效溫度為450 ℃時，延長保溫時間導致晶內α相寬度變大；當時效溫度為600 ℃時，延長保溫時間，晶界α相寬度變小，晶內α相寬度變大。

這符合晶界α相和晶內α相寬度對合金力學性能的影響規律。

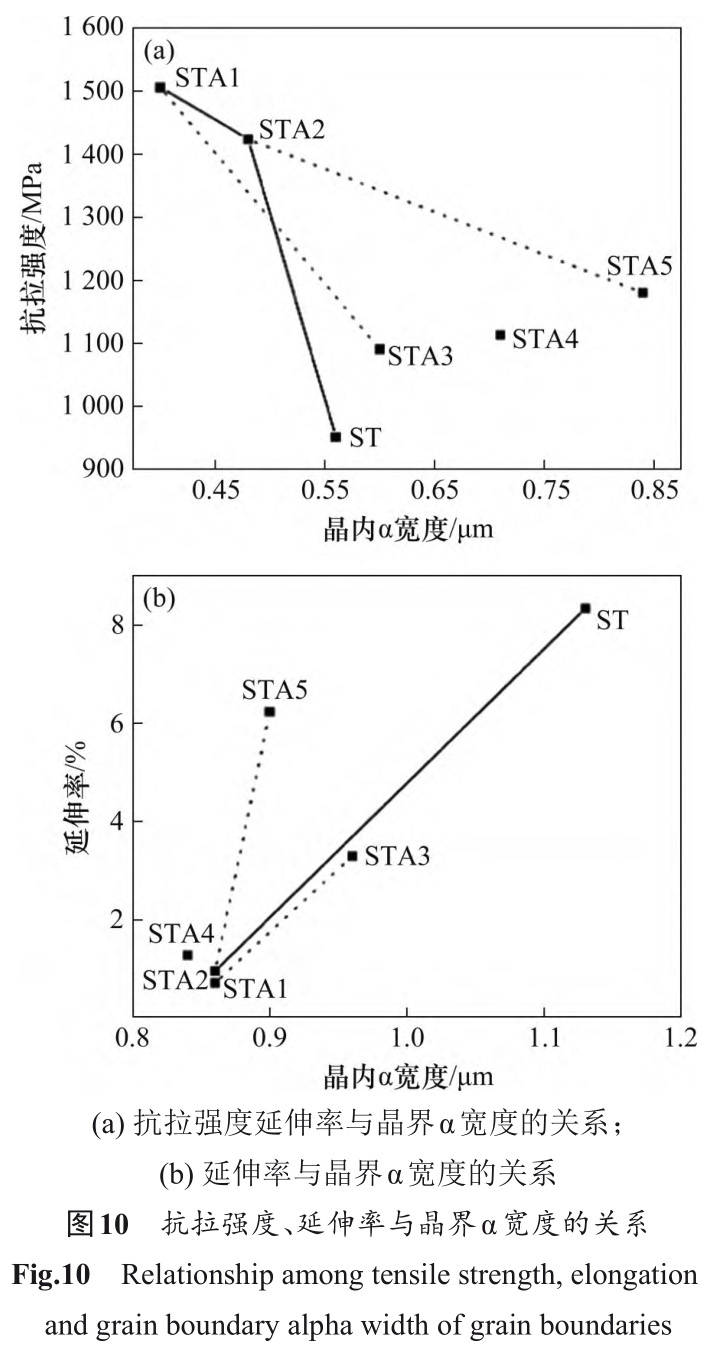

不同條件下晶內α寬度與抗拉強度的關系以及晶界α寬度與延伸率的關系見圖10。600 ℃時效時出現次生α相，導致力學性能不能簡單地由晶內和晶界α相寬度這2個參數描述。由圖10可知：在出現次生α相之前，ST、STA1、STA2樣品中抗拉強度隨晶內α相寬度增大而減小，延伸率隨晶界α相寬度增大而增大；出現次生α相后的STA1和STA3

以及STA2和STA5樣品也同樣符合這一規律。然而，對于均存在次生α相的STA3和STA5樣品，抗拉強度隨著晶內α寬度增加而增加，延伸率隨著晶內α寬度增加而減小，其原因可能是延長保溫時間導致次生α相發生較大變化。

3、 結論

1) 鑄態TC18鈦合金時效后的強度較固溶態有所提升，但塑性降低。

2) 時效冷卻方式對TC18合金塑性影響較大，空冷較水冷塑性強；與600 ℃時相比，低時效溫度(450 ℃)下TC18合金的強度較高，塑性較低；與450 ℃時相比，在高時效溫度(600 ℃)下延長時效保溫時間，TC18合金的強度和塑性均有所提升。在現有單級時效條件及600 ℃-8 h-AC條件下，TC18合金塑性最強但強度較低，綜合力學性能較好；在450 ℃-4 h-AC條件下，TC18合金抗拉強度最高達1 492 MPa，但延伸率最低。

3) 鑄態TC18合金抗拉強度隨晶內α寬度增大而減小，延伸率隨晶界α寬度增大而增大。在600 ℃-8 h-AC條件下，在TC18合金中發現次生 α相整齊排列在初生α之間。這種次生α相的出現及分布可能影響了合金變形中位錯的運動，降低了合金強度，增大了合金塑性。
