2.4有限元模擬仿真

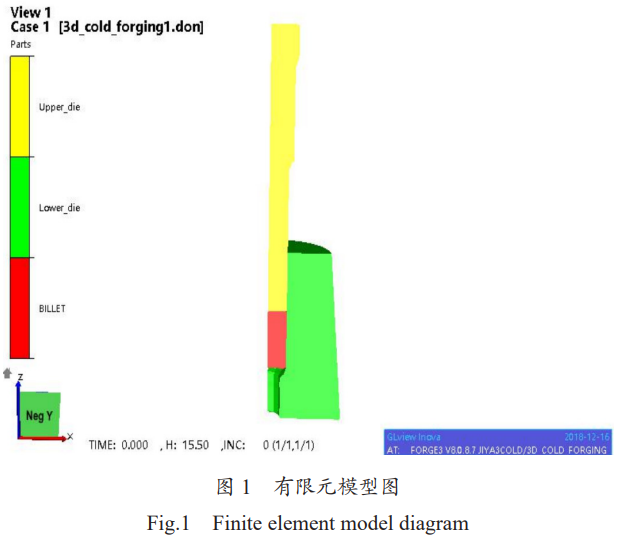

本研究采用ABAQUS軟件對GH4169高強度精密螺栓在擠壓成形過程中的應力應變進行了有限元模擬計算，如圖1所示。
螺栓與模具接觸區域產生了較大的應力集中，形成了應力集中區。其中靠近螺母一側的應力值相對較高，而遠離螺母?jìng)?cè)的應力值相對較低。這是由于螺栓尾部尺寸小于模具內壁，導致尾部區域存在一定程度的凹陷變形。根據實際加工時的情況可知：當施加擠壓力時，螺栓尾部會產生少量的塑性變形；隨著擠壓力逐漸增加，螺栓尾部產生更多的塑性變形，并最終完成整個擠壓成形。為了提高生產效率，應盡量減少螺栓尾部的塑性變形量，因此本文設計了模具尾部形狀為凹曲面的模具結構[7]。
GH4169在室溫下的拉伸強度為900MPa、屈服強度為550MPa、延伸率為30%。根據收集到的材料性能數據，選擇合適的材料模型來描述GH4169的力學行為，我們選擇使用vonMises本構模型進行建模[8]。在模擬分析中，可以根據具體工藝要求和加載條件，進行拉伸、壓縮或扭轉等各種載荷情況下的應力、應變和變形分析。本文中材料的抗拉強度（σt）為900MPa，屈服強度（σy）為760MPa，延伸率（δ）為20%，其模型如下：
σ=σy+(σt-σy)×(ε/εt)n
式中：σ為螺栓所受應力，ε為螺栓的應變，εt為螺栓的塑性應變，n為材料的硬化指數。
類似地，根據延伸率數據，可以建立延伸率模型，可以使用二次多項式模型：
δ=a×ε2+b×ε+c
式中：δ為螺栓的延伸率，ε為螺栓的應變，a、b和c為擬合參數。
2.5實驗研究及結果分析
模擬結果表明，模具溫度的變化對應力狀態影響不大。當加熱時間為30s時，不同位置測得的應變值均在5%以內，表明材料塑性變形程度較低，可保證模具能均勻受力[9]。根據以上研究分析，結合公司現有設備，選用直徑Φ12.5mm的圓柱形擠壓模作為實驗裝置。模腔尺寸為Φ12.5mm×12.5mm，模芯材質為HT25鋼。材料工藝參數如下：坯料化學成分為（NiCrAlSi）9Cr4Mo7B1.5Si0.1，真空度為-80kPa，保溫溫度為950℃，保溫時間為1h，退火溫度為620℃，退火時間為2h，空冷溫度為500℃，空冷時間為1h。試樣拉伸斷口形貌基本一致，截面呈橢圓形。其斷面輪廓清晰，剪切帶沿板條方向分布，內部未發現裂紋等缺陷。因此，所選用的實驗方法合理有效。
2.6成形過程及工藝方案的確定
GH4169合金螺栓采用了正弦曲線螺距，其理論尺寸為Φ32mm×2.6mm。由于加熱時金屬會吸收大量的熱而發生劇烈體積變化，故應將坯料在常溫下預熱至90～100℃，并保溫1h以上，以保證材料的組織結構均勻、晶粒細小，減少顯微裂紋。然后在90～100℃的溫度下終溫450min，以獲得良好的綜合力學特性。
根據螺栓的具體情況，可設計成形設備為一套雙輥擠壓機，如圖1所示。該設備包括3部分：即雙輥擠壓機輥筒（上輥和下輥）、傳動軸、液壓系統及PLC控制器等。雙軋機由兩個平行放置的擠壓機輥筒組成，其中一個作為上輥，另一個作為下輥。在螺栓實際生產中，一般采用單輥軋機進行加工成形，但是考慮到生產效率及加工成本，也有采用雙輥擠壓機進行加工成形的，這樣就存在一個問題，即對于同一塊坯料，如果用單輥軋機會出現兩種不同的軋制方向，導致產品成形不理想；而采用雙輥擠壓機進行加工成形時，則又必須要對模具進行相應的調整，以適應這種特殊的軋制方向，否則很難保證產品的最終尺寸精度[10]。因此，針對上述問題，本文采用有限元分析方法對雙輥軋機的軋制力和張力進行仿真，確定合理的參數，從而指導設備的參數設計。首先，建立螺栓三維模型，用Solidworks軟件完成相關的實體建模工作；然后利用ANSYS軟件對螺栓進行了有限元網格劃分，將螺栓置于整個裝配體中，并設置邊界條件。其次，根據螺栓在成形過程中的受力特點和工藝要求，設計出合理的壓邊力、壓下量以及張力。最后，基于上述理論計算，得到壓邊力矩為42（kN.m），壓下量為80mm，最大張力變化范圍為0.07%～0.08%。由于在螺栓實際生產中，雙輥擠壓機可能存在因不同的操作模式產生不同的壓邊力和張力，所以本文主要是為了探討其合理性，因而沒有對壓邊力和張力進行精確求解，而是給出了計算結果，即壓邊力矩為42（kN.m），最大壓下量為80mm，最大張力變化范圍為0.07%～0.08%。
3、結語
綜上所述，目前我國大多數企業都已經掌握了生產GH4169高強度精密螺栓的技術，但是在發展中，其成型工藝仍然需要不斷被改進，希望能夠借鑒國外先進技術，開發出具有自主知識產權的精軋機組，以降低生產成本，提高市場競爭力。
參考文獻：
[1]雷雪雪,劉芳,崔元元,等.殘余應力與拘束對GH4169合金疲勞及蠕變-疲勞裂紋擴展速率影響研究[J].上海理工大學學報,2024,46(1):60-68.
[2]吳同一,黎向鋒,周玉寶,等.GH4169外螺紋滾壓過程ABAQUS有限元仿真模型建立及驗證[J].機械制造與自動化,2023,52(6):77-80.
[3]王碧波.GH4169合金大鍛件成形技術研究[D].石家莊:石家莊鐵道大學,2023.
[4]程鵬.高強度GH4169螺栓溫成形機理與工藝研究[D].北京:北京科技大學,2023.
[5]金宏,殷銀銀,劉樂,等.航天用超大規格GH4169高溫合金螺栓熱鐓工藝[J].鍛壓技術,2022,47(6):55-60.
[6]劉樂,殷銀銀,金宏,等.超大規格GH4169高溫合金螺栓成形工藝及模具結構優化[J].制造技術與機床,2022,(4):110-115.
[7]方軍,吳敏,張濤,等,靳凱.GH4169高溫合金螺栓熱鍛成形工藝[J].鍛壓技術,2022,47(3):8-22.
[8]張盼霖.GH4169高溫合金螺栓高溫疲勞載荷理論值的選擇研究[J].科技創新與應用,2022,12(4):20-22,25.
[9]王智春,彭波,付鐵,等.超超臨界機組GH4169螺栓高溫運行后顯微組織與力學性能的研究[J].熱加工工藝,2022,51(14):54-59.
[10]湯濤,王熔.GH4169合金十二角頭螺栓熱鐓成形數值仿真及參數優化[J].鍛壓技術,2021,46(12):20-26.
