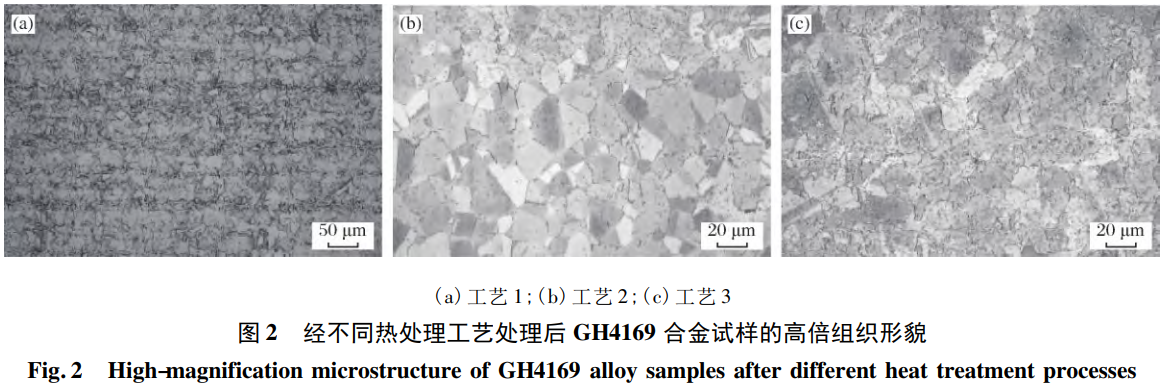

經過熱處理后，試樣內部發生組織演變，組織由奧氏體→奧氏體+δ相+碳化物，整體組織形貌仍呈條帶狀分布，但形成的碳化物在其聚集的區域晶粒相對細小，并且經過測試晶粒度均為8.5級，并未見到裂紋缺陷,如圖2所示。目前,已有研究表明采用合理的熔煉方法能使得GH4169合金的O、S含量和夾雜物含量明顯降低，出現宏觀偏析的概率也大幅度下降。

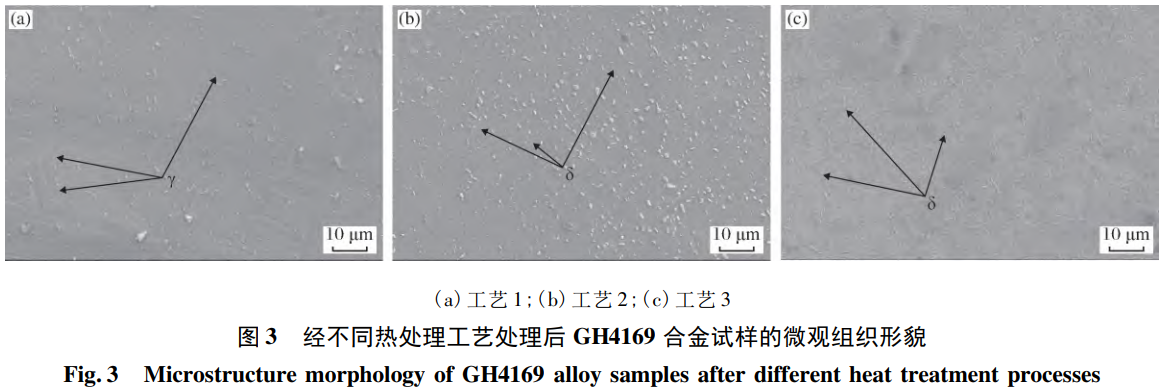

圖3顯示了經過不同熱處理工藝處理后GH4169合金試樣的SEM形貌。從圖3可以看出，原始GH4169合金經過工藝1處理后，其微觀組織相對均勻，經工藝2和工藝3處理后，其微觀組織受二次時效影響，組織相貌呈不均勻分布，尤其是工藝2，這種影響較為顯著。時效過程中材料的顯微組織形貌發生了比較明顯的變化，經工藝1處理后，基體組織為  γ +  γ ′ +  γ ′′相，基本觀察不到  δ相，如圖 3[ a]箭頭所指。長期時效后，組織中的  γ ′′相發生轉變，形成δ相。經工藝2處理后，基體組織中只有部分  γ ′′相轉變?yōu)? δ相，  δ相呈細針狀，尺寸與原  γ ′′相接近，如圖3[b]箭頭所指;經工藝3處理后，基體組織中大部分γ”相轉變?yōu)棣南啵南喑识贪魻睿霈F(xiàn)了比較明顯的長大，如圖3[c]箭頭所指。

2.2拉伸試驗結果分析

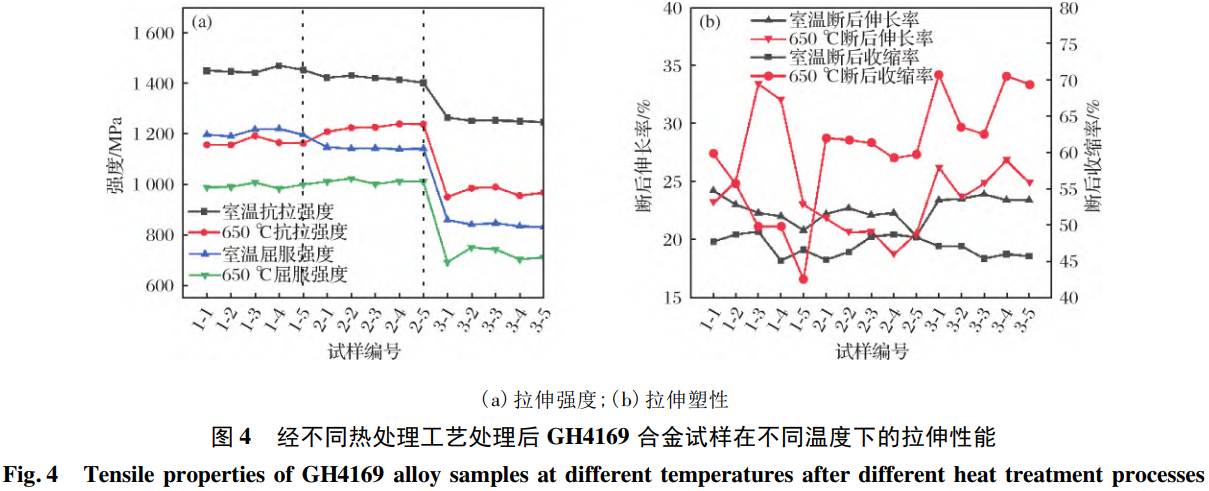

圖4為經過不同熱處理工藝處理后GH4169合金試樣在室溫及650℃條件下的拉伸性能。經工藝1處理的試樣編號為1-1~1-5,經工藝2處理的試樣編號為2-1~2-5,經工藝3處理的試樣編號為3-1~3-5[下同]。不同熱處理工藝處理后GH4169合金試樣在不同溫度下的拉伸結果平均值見表3。由表3可以看到，經工藝1處理后，GH4169合金室溫平均抗拉強度[Rm]為1453.2MPa,平均屈服強度[Rp0.2]為1205.0MPa，平均斷后伸長率[A]為22.46%，平均斷后收縮率[Z]為47.44%;高溫下平均抗拉強度為1167.2MPa，平均屈服強度為994.6MPa，平均斷后伸長率為27.30%，平均斷后收縮率為51.50%;經工藝2處理后，GH4169合金室溫平均抗拉強度為1 418.8 MPa,平均屈服強度為1 143.6 MPa,平均斷后伸長率為21.92%，平均斷后收縮率為47.38%;高溫下平均抗拉強度為1228.0MPa，平均屈服強度為1 188.6 MPa,平均斷后伸長率為20.46%,平均斷后收縮率為60.78%;經工藝3處理后，GH4169合金室溫平均抗拉強度為1254.0 MPa，平均斷后屈服強度為843.2MPa，平均斷后伸長率為23.52%，平均斷后收縮率為46.26%;高溫下平均抗拉強度為970.2 MPa,平均屈服強度為720.8MPa，平均斷后伸長率為25.26%，平均斷后收縮率為67.32%。由圖4和表3可以看到，經過工藝3處理得到試樣的合金性能明顯低于工藝1和工藝2，工藝1的合金塑性在高溫下波動較大。在室溫條件下，經標準熱處理工藝[工藝1]處理的抗拉強度和屈服強度均高于二次時效處理的工藝2和工藝3，抗拉強度和屈服強度分別提高了34.4 MPa和61.4 MPa、199.2 MPa和361.8 MPa。屈服強度提高主要歸因于熱處理過程中析出相的作用。如圖3所示，γ相和γ”相在奧氏體上析出以及γ”相→δ相，y相和γ相基體之間存在明顯的晶格錯配，共格應力強化促進屈服強度的提高;δ相含量增加導致合金屈服和抗拉強度下降，斷后伸長率增加、斷后伸縮率減小  [4,13]。在650℃條件下，不穩定的γ”相發生聚集、粗化以及向δ相轉變，組織內部δ相含量升高、y”相含量降低、強化相y”相減少導致了材料強度降低，相增加導致了合金塑性的相應增加。且高溫亦有利于位錯的運動，材料易發生塑性變形，導致強度降低。李鳳艷等經過研究發現晶粒度更細，分布更均勻的δ相無缺口持久敏感，持久性能更好。

表3 經不同熱處理工藝處理后GH4169合金試樣在不同溫度下的拉伸結果平均值

Table3 The average values of tensile results of GH4169 alloy samples after different heat treatment processes at different temperatures

2.3持久蠕變結果分析

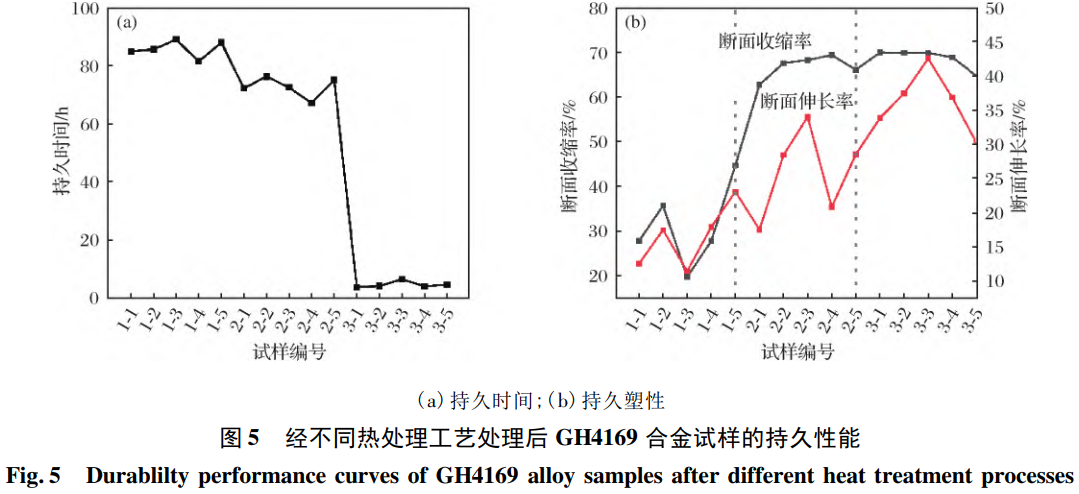

GH4169合金試樣的持久壽命及持久塑性如圖5所示。由圖5[a]可見，試樣在650℃、690 MPa恒應力條件下，經工藝1處理后，平均持續時間為85.73h;經工藝2處理后，平均持續時間為72.6h;經工藝3處理后，平均持續時間為4.62h。說明經工藝1處理后的持久時間最長，但經工藝2和工藝3處理后的持久塑性要高于工藝1。這是因為在

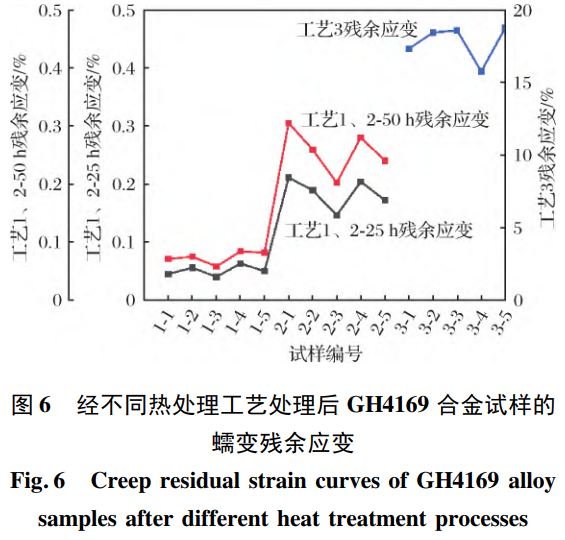

經不同熱處理工藝處理后GH4169合金試樣的蠕變殘余應變曲線如圖6所示。經工藝1和工藝2處理后的試樣均進行到50h停止試驗，而經工藝3處理后的試樣則很快斷裂，故僅比較了經3種工藝處理后試樣的殘余應變。因此經過工藝1~3處理后，試樣的殘余應變依次增大，主要是因為γ”相向δ相轉變。已有研究表明，δ相形貌隨著固溶溫度的升高由長針狀逐漸變?yōu)槎贪魻詈颓驙睿诒疚闹袆t是隨著二次時效溫度的升高，δ相由細針狀轉變?yōu)槎贪魻睿沟肎H4169合金內部的強化相隨著δ相的析出逐漸減少，降低了合金的持久性能[17,18]， 同時y"/y強化相含量析出減少，造成變形過程中位錯運動的阻力降低，進而導致持久壽命的降低，與圖5持久時間的數據較為吻合，析出的針狀和短棒狀δ相會促進脆性開裂的發生，加速蠕變斷裂

2.4低周疲勞結果分析

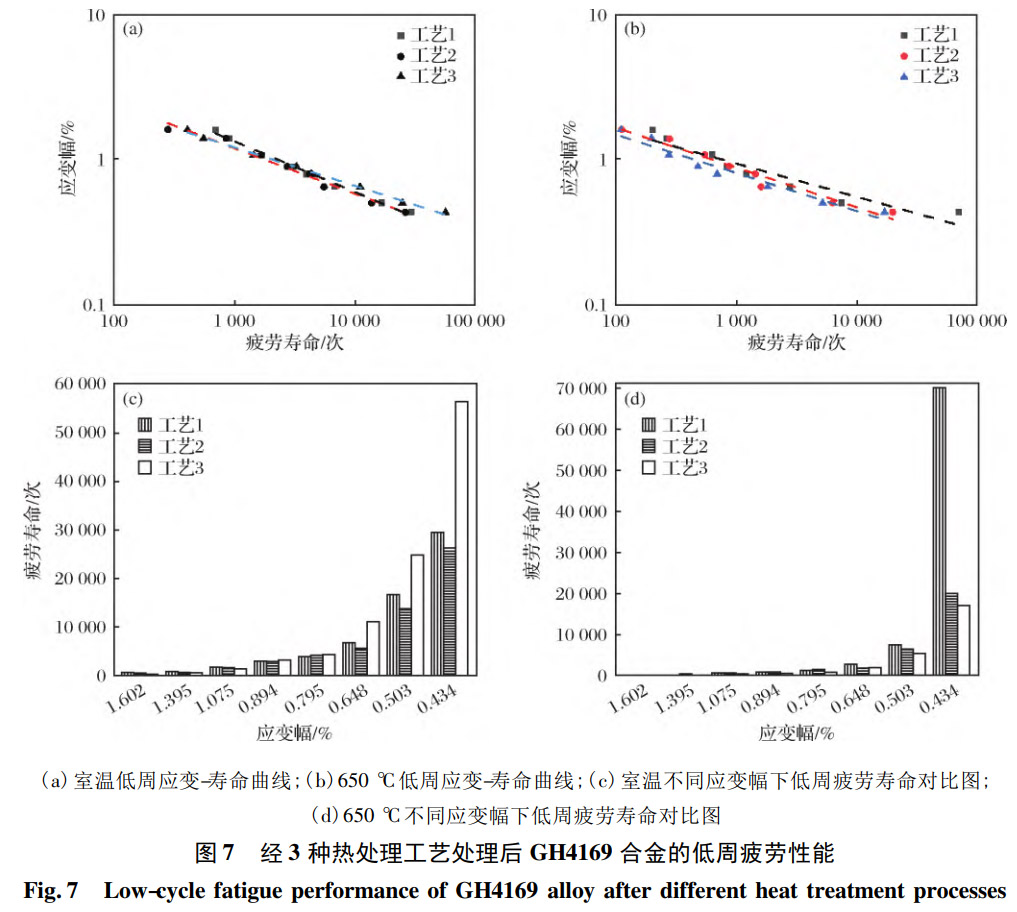

經不同熱處理工藝處理得到試樣的低周疲勞性能如圖7所示，其在不同溫度和應變幅[△e/2]下的低周疲勞壽命[N。]見表4。由圖7可見，經過3種工藝處理的GH4169合金試樣，無論在室溫還是650℃條件下，其疲勞壽命均隨著應變幅的增加而減小。室溫狀態下，在應變幅為0.795%~1.600%范圍內，經過3種工藝處理得到的GH4169合金試樣表現出相近的疲勞壽命;在應變幅為0.434%~0.648%范圍內，經工藝3處理后的試樣疲勞壽命大約是工藝1和工藝2的2倍。前文闡述了經工藝1~工藝3處理后試樣的δ相析出量依次增多，因而可以認為，GH4169合金在室溫時的低周疲勞壽命較高，低應變條件下壽命受相影響，在室溫小應變狀態下隨著時效溫度的提高試樣疲勞壽命呈增長趨勢。

表4 3種熱處理工藝處理后GH4169合金在不同溫度下的低周疲勞結果

Table 4 Low-cycle fatigue results of GH4169 alloy at different temperatures after different heat treatment processes

3、結論

1）一次時效后，GH4169合金顯微組織由呈條帶狀分布不均勻的奧氏體轉變?yōu)槌蕳l帶狀分布的奧氏體+碳化物，二次時效后組織為呈條帶狀分布奧氏體+δ相+碳化物，碳化物聚集區域晶粒相對細小。

2）二次時效過程中，GH4169組織內部的強化相γ”相向δ相轉變，二次時效溫度低于一次時效溫度則部分γ"相發生相變，相呈細針狀，尺寸與原γ"相接近;二次時效溫度高于一次時效溫度則大部分γ"相轉變?yōu)棣南啵南喑识贪魻睿叽绨l(fā)生明顯長大。

3）γ"相向δ相轉變促使靜態力學性能和長時力學性能下降，而對疲勞性能的改變并不顯著。
