案例：航發商發CJ2000發動機主軸（Φ150mm×1200mm），疲勞壽命＞10? cycles。

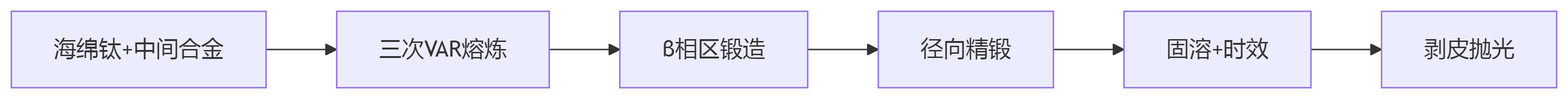

五、制造工藝全鏈條
關鍵參數：
熔煉：真空度≤5×10?3Pa，[O]≤800ppm（寶武特冶）
鍛造：Tβ+30℃（約980℃）三火次鐓拔，變形量≥70%
精鍛：徑向鍛機變形量40%，表面Ra≤1.6μm
熱處理：930℃/1h水淬（固溶）→ 550℃/6h空冷（時效）
六、加工注意事項
| 工序 | 控制要點 | 風險案例 |
| 切削 | 陶瓷刀具線速度≤50m/min | 高速切削導致相變脆化 |
| 熱處理 | 固溶轉移時間<5s | 延遲淬火致β晶粒粗大 |
| 焊接 | 電子束焊（真空≤10?3Pa） | TIG焊熱影響區韌性↓30% |
| 表面處理 | 噴丸強化（覆蓋率200%） | 欠噴導致疲勞強度不足 |
七、核心應用與突破案例
| 領域 | 部件 | 性能優勢 | 代表項目 |
| 航空 | 起落架支柱 | 斷裂韌性≥85MPa√m | C919主起落架（博云新材） |
| 航天 | 火箭發動機渦輪軸 | 600℃持久強度≥350MPa | 長征10號重載火箭 |
| 船舶 | 潛艇推進軸 | 耐海水腐蝕+無磁透聲 | 095型核潛艇 |
八、國內外產業化對比
| 指標 | 國內水平（西部超導） | 國際水平（VSMPO） | 差距 |
| 大直徑棒材 | Φ200mm | Φ350mm | 鍛壓設備噸位不足 |
| 組織均勻性 | 心部/邊緣強度差≤50MPa | ≤30MPa | 冷卻均勻性控制 |
| 疲勞壽命 | 10? cycles@500MPa | 2×10? cycles | 純凈度與缺陷控制 |
九、技術挑戰與前沿攻關
| 挑戰 | 解決方案 | 產業化進展 |
| 大截面心部韌性低 | 電磁場輔助鍛造（晶粒細化至20μm） | 2024年實驗室驗證 |
| 高溫氧化（>650℃） | TiAlCrY激光熔覆（耐溫900℃） | 德國DLR驗證 |
| 成本高昂（￥600/kg） | 氫化脫氫回收（利用率＞70%） | 寶鋼凱澤示范線運行 |
十、趨勢展望
高性能化
添加0.5%Er提升再結晶溫度（目標850℃）
開發TiB?增強TC21（抗拉強度↑至1400MPa）
智能化制造
AI驅動精鍛參數優化（表面粗糙度Ra↓至0.8μm）
在線超聲監測內部缺陷（檢出限Φ0.2mm）
綠色循環
2030年目標：廢鈦利用率＞60%，綠電熔煉占比30%
結論：
TC21鈦棒以 “高強韌損傷容限” 為核心優勢，國產化需突破：
大規格制造：攻關Φ300mm以上棒材心部組織控制（引入徑鍛快冷技術）；
成本管控：推廣HDH廢料回收（成本↓35%）；
應用拓展：進軍聚變堆結構件（遷移Ti80的TiB?增強技術）。
優先布局：航空發動機整體葉盤（2026）、深空探測器耐低溫部件（-196℃）。
 |
 |
 |
 |
 |
 |
寶雞市利泰有色金屬有限公司
地址：寶雞市寶鈦路中段高架橋下東南側
電話：0917-3388692
手機：13809174611 ，15191732211 ，15829405144
