以上鈮在水溶液介質中的腐蝕數據綜合自ATI Wah Chang技術數據表及專利文獻。鈮在濃度≤70%、溫度≤100°C的HNO?中腐蝕率幾乎為零；在濃度≤70%、溫度≤80°C的H?SO?中年腐蝕率＜0.003 mm；在濃度為98%、溫度為100°C的H?SO?中年腐蝕率為0.017 mm。

鈮代鉭的核心技術優勢——微量HF耐受性

這是鈮在換熱器中替代鉭材的最關鍵差異化優勢。硝酸中微量的氫氟酸會急劇加速鉭材的腐蝕，而微量的氫氟酸對硝酸溶液中的鈮材腐蝕速率影響不是十分敏感。因此，在某些腐蝕環境中可以用鈮材代替鉭材。

鈮是活性金屬中唯一對含氟化物污染溶液具有一定耐受性的材料，這一特性在化工換熱器應用中具有獨特價值。

耐蝕性邊界——換熱器選材必須明確的“禁區”

物理性能

鈮管具有良好的熱導率，遠優于低熱導率材料（如塑料管），這是鈮換熱器實現高效換熱的關鍵性能基礎。在耐蝕材料中采用相同厚度鈮材代替鉭材，其設備材料成本可節約60%以上。

力學性能（退火態，最少90%再結晶）

鈮的強度不高但塑性極好，延伸率≥25%，這是它能進行換熱管彎曲成形和蛇形/盤管制造的結構基礎。

執行標準

性能指標	典型值	換熱器設計意義
密度	8.57 g/cm3	僅為鉭（16.6 g/cm3）的一半，同等體積用材更少
熔點	約2468°C	高溫工藝環境穩定性
熱導率（20°C）	約53.7 W/(m·K)	換熱器設計的核心參數，優于鉭
線膨脹系數（20°C）	7.3×10??/K	與鋼制殼體匹配性評估基礎

性能指標	標準值
極限抗拉強度	≥125 MPa
屈服強度（2%偏移）	≥73 MPa
延伸率	≥25%

標準編號	標準名稱	換熱器采購關注點
ASTM B392	鈮和鈮合金棒、桿和線標準規范	國際通用，R04210即對應Type 2商業級，現行版本為B392-26
GB/T 14842-2007	鈮及鈮合金棒材	國內標準，對應Nb1、Nb2牌號
GB/T 8183	鈮無縫管	國內鈮管標準，用于換熱管制造
ASME BPVC Section VIII	壓力容器建造規則	鈮制換熱器許用應力設計依據

鈮換熱器的許用應力設計可參照ASME規范，鈮在室溫下的許用應力約為58 N/mm2，100~300°C范圍內許用應力約為51~55 N/mm2。化工設備制造中，建議采購時以“ASTM B392 R04210”雙重標識下單，同時在技術協議中明確腐蝕試驗要求（如按ASTM G31進行浸泡腐蝕試驗）以及焊接工藝評定要求。

加工工藝與關鍵技術

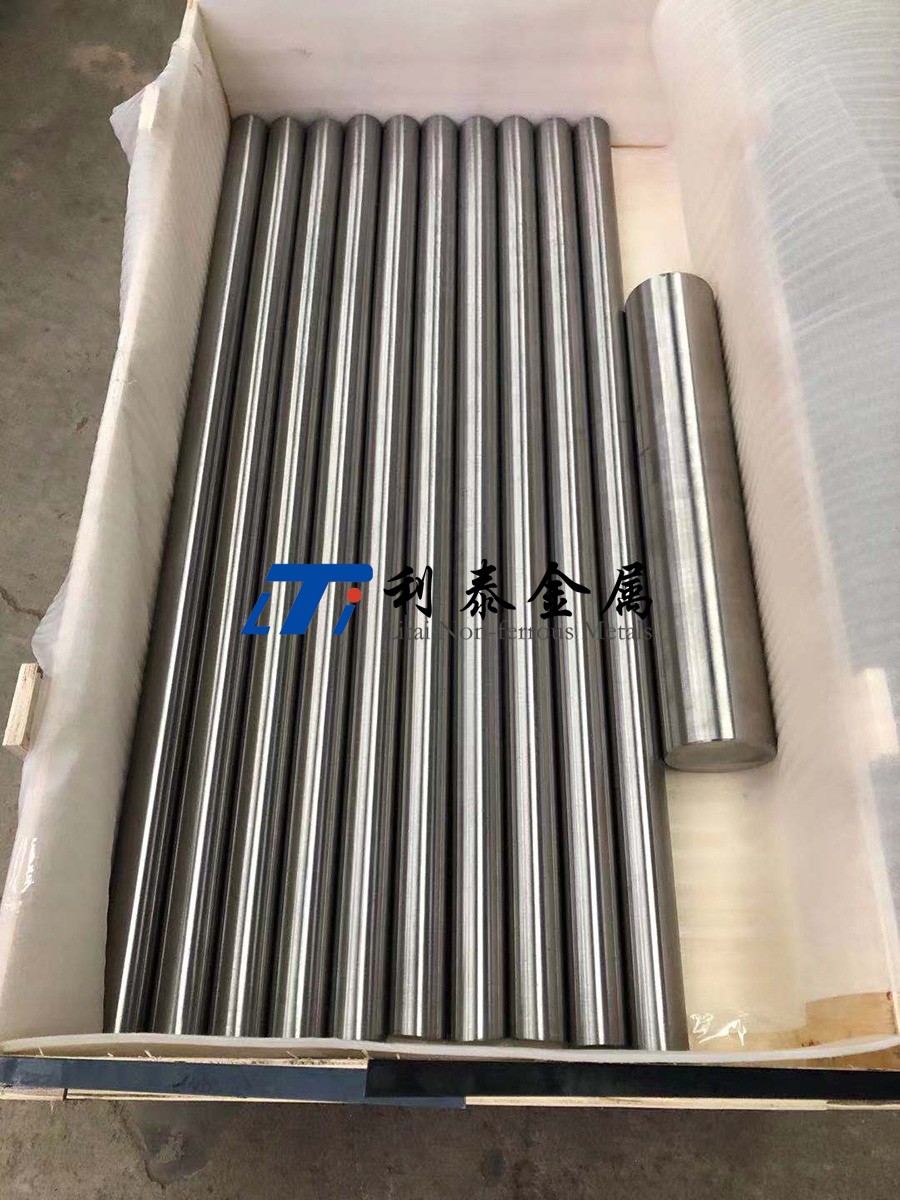

換熱器用鈮棒的專用加工流程

1. 真空電子束熔煉（EBM）
以鈮條為原料，在高真空條件下進行多次電子束熔煉，將O、N、H等間隙元素降至ppm級。間隙元素的控制精度直接決定鈍化膜的完整性和換熱管的耐蝕壽命。

2. 高溫擠壓/鍛造開坯
將鈮錠在900~1100°C下擠壓或鍛造開坯，破碎鑄態晶粒。擠壓比控制在7以上，為后續管材加工提供均勻細小的晶粒組織。

3. 管材加工
鈮棒經鉆孔、擠壓、軋制或拉拔等工序加工為鈮換熱管。換熱管通常為薄壁無縫管，管徑根據換熱器設計確定。鈮管具有良好的塑性和加工性，可制成蛇形管、盤管等多種形態。

4. 真空退火
成品在不低于10?3 Pa真空條件下進行再結晶退火。鈮在空氣中從230°C開始氧化，300°C以上的所有熱過程必須在真空或惰性氣氛中進行。

5. 成品清洗與檢驗
表面應無裂紋、折疊、氣孔、夾雜物和殘留氧化物，確保焊接和裝配質量。

換熱器制造中的焊接關鍵技術

鈮換熱管與管板的焊接：鈮換熱管與管板的焊接是換熱器制造中最關鍵的工序。研究表明，采用帶焊接槽和貼脹的接頭結構可以改變接頭的導熱邊界條件，有利于鈮換熱管與管板的焊接；采用氬氣和氦氣的混合氣體作保護氣可以提高電弧挺度、電弧熱效率和焊縫熔深。

鈮-鋼異種金屬焊接：鈮與鋼中的鐵、碳、氮、硫等元素在高溫下極易形成金屬間化合物，導致焊接接頭強度急劇下降，甚至焊接過程中開裂。真空擴散焊和真空電子束焊接因真空室尺寸限制難以應用于大型換熱器。實際工業中可采用電弧熔焊-釬焊方法，在大氣環境中實現鈮/鋼異種金屬的可靠連接，工序步驟簡單、接頭強度高、不受工件尺寸限制。

焊接保護要求：鈮具有很好的化學活性，鈮與氫在250°C開始作用，360°C時快速吸氫，400°C時快速吸氧，550°C時快速吸氮。因此，在鈮的焊接過程中應嚴格采用氬氣對焊縫及焊接熱影響區進行保護。ULVAC等專業制造商的鈮換熱器焊接全部在高度氣氛管理的不活性氣體置換腔室內焊接或電子束焊接中進行，焊接后硬度控制在母材+40 HV以內，O、N增加量控制在100 ppm以內。

具體應用領域

硝酸冷凝器——最成熟的應用

鈮在化工領域最成熟的應用之一是硝酸裝置中的塔頂冷凝器和熱回收段。鈮硝酸冷凝器雖一次性投資較高，但使用壽命長，年投資成本經濟，且可避免頻繁事故導致的維護、檢漏和停工，大幅提高運行安全性和可靠性。

硫酸工況換熱與反應設備

在硫酸濃度和溫度處于鈮的耐蝕窗口內時，鈮制換熱器可長期穩定運行。實際工程案例中，采用單根鈮管以蛇形布置于反應槽內的間接蒸汽加熱裝置，將硫酸溶液從室溫加熱至60°C。蛇形布置使鈮管與強酸溶液的接觸面積相比直管增加5倍以上，顯著提高換熱效率，溶液加熱速率相比塑料管提高80%，裝置可連續穩定運行超過3000小時，鈮管在強酸環境中未出現任何腐蝕。

鹽酸酸洗換熱器

在鋼鐵酸洗工藝中，換熱器需要在高于鹽酸沸點的溫度下運行。研究表明，含60%鉭的鈮鉭合金換熱管在370°F（188°C）、20% HCl條件下腐蝕速率僅為0.4 mpy，適用于高濃度鹽酸酸洗溶液的加熱換熱器。

管殼式換熱器與冷卻器

鈮制管殼式換熱器已在國內實現成功應用，包括鈮制冷卻器采用薄壁無縫管作為換熱管，管板采用鍍鋅爆炸復合板，結構設計合理，耐蝕性好且熱導率高。鈮合金換熱器已應用于中國首套硝酸濃縮系統，產品廣泛應用于石油化工、精細化工、醋酸、甲酸、PTA、制藥、氯堿、環保等行業。

制藥工業換熱器

鈮材還應用于制藥工業中的強腐蝕性換熱器。在需要高耐腐蝕性的制藥工藝中，鈮換熱器因其優異的化學惰性和低污染特性，成為關鍵設備材料選擇。

未來發展新領域

石化行業嚴苛工況拓展

當前，石化行業工況更加嚴苛，火電靈活性改造持續推進，新能源儲能規模快速擴容，多重場景共同拉動高性能換熱設備需求逐年攀升。鈮換熱器在超臨界水氧化、高溫濃酸催化反應等極端化工場景中的需求將持續增長。

鈮合金換熱器的耐蝕升級

通過添加鎢、鉬等元素對Nb?O?鈍化膜進行穩定化改性，可進一步提升鈮在氫致脆化和高濃酸環境中的耐受能力。新型鈮基合金具有優于純鈮的耐水溶液腐蝕性能和抗氫脆性能，在換熱器制造中具有明確的替代進口材料的潛力。

數據中心液冷換熱

隨著數據中心高功率運行常態化，液冷換熱系統對耐蝕材料的需求快速增長。鈮換熱器在冷卻液腐蝕防護方面具有潛在應用價值，特別是在采用特殊冷卻介質的工況中。

綠氫與化工耦合場景

在電解水制氫和化工氫能耦合工藝中，鈮對液態金屬和熔鹽的耐蝕性使其在高溫電解和熔鹽換熱器領域具有獨特優勢。鈮在液態金屬（尤其是鋰和鈉鉀合金）以及900~1010°C高溫環境下具有突出耐蝕性。

選購方法指南

第一步：確認腐蝕工況參數

換熱器用鈮棒的選型必須以具體介質參數為出發點，需明確：介質種類、濃度、溫度、是否含氟離子或高pH、是否存在流動沖刷、換熱管壁溫與介質溫度的差異。換熱器的管壁溫度通常高于介質溫度，選材時需以管壁實際工況溫度為基準進行評估。

第二步：確定牌號與熱處理狀態

第三步：核查關鍵質量文件

第四步：腐蝕驗證

對于介質條件處于鈮耐蝕邊界附近的工況，建議在采購前索取供應商的腐蝕數據包，或委托第三方按ASTM G31標準在模擬工況介質中進行浸泡腐蝕試驗，以實測腐蝕速率作為選材依據。對于鹽酸酸洗換熱器，需在模擬管壁溫度下進行腐蝕試驗。

第五步：供應商技術能力評估

FAQ（熱交換器用鈮棒常見問題解答）

A：鈮換熱器最適合替代鉭換熱器的工況是含微量氫氟酸（HF）的硝酸溶液環境。硝酸中微量的氫氟酸會急劇加速鉭材的腐蝕，而微量的氫氟酸對硝酸溶液中的鈮材腐蝕速率影響不是十分敏感。此外，在硝酸冷凝器和硫酸換熱工況中，鈮換熱器也具有突出的性價比優勢——在耐蝕材料中采用相同厚度鈮材代替鉭材，設備材料成本可節約60%以上。

A：鈮在濃度≤70%、溫度≤100°C的HNO?中腐蝕率幾乎為零。即使在硝酸中含有200 ppm F?的條件下（80°C），腐蝕速率也僅為0.125 mm/a。這使得鈮在硝酸冷凝器和硝酸濃縮裝置的換熱器中具有突出的應用價值。鈮硝酸冷凝器雖一次性投資較高，但使用壽命長，年投資成本經濟，且可避免頻繁事故導致的維護和停工。

A：可以，但需在鈮的耐蝕窗口內。鈮在濃度≤70%、溫度≤80°C的H?SO?中年腐蝕率＜0.003 mm；在98% H?SO?、100°C條件下年腐蝕率僅為0.017 mm。實際工程案例中，采用蛇形鈮管布置于反應槽內的間接蒸汽加熱裝置，將硫酸溶液從室溫加熱至60°C，鈮管在強酸環境中未出現任何腐蝕，裝置可連續穩定運行超過3000小時。

A：氫氟酸及任何含F?的介質是鈮換熱器的絕對禁區。HF與Nb反應生成NbF?，使保護性鈍化膜部分溶解，導致快速腐蝕。此外，高溫高濃硫酸（超出鈮的耐蝕窗口）和強堿環境也不推薦使用鈮材。然而，值得注意的是，硝酸中微量的HF對鉭材的腐蝕會急劇加速，但對鈮材的腐蝕速率影響不是十分敏感，這是鈮在特定換熱工況下替代鉭的重要技術優勢。

A：鈮換熱管與管板的焊接是鈮制換熱器制造中最關鍵的工序。研究表明，采用帶焊接槽和貼脹的接頭結構可以改變接頭的導熱邊界條件，有利于鈮換熱管與管板的焊接；采用氬氣和氦氣的混合氣體作保護氣可以提高電弧挺度、電弧熱效率和焊縫熔深。焊接過程中必須嚴格采用氬氣對焊縫及焊接熱影響區進行保護，300°C以上的所有熱過程均需真空或惰性氣體環境。

A：鈮與鋼中的鐵、碳、氮、硫等元素在高溫下極易形成金屬間化合物，導致接頭強度急劇下降。實際工業中可采用電弧熔焊-釬焊方法，在大氣環境中實現鈮/鋼異種金屬的可靠連接，工序步驟簡單、接頭強度高、不受工件尺寸限制。在管殼式換熱器設計中，殼程、換熱介質進出口等不接觸工藝流體的部件可采用不銹鋼等材料，而工藝流體接觸的換熱管、管程進出口等部件采用鈮材，以抵抗工藝流體的腐蝕。

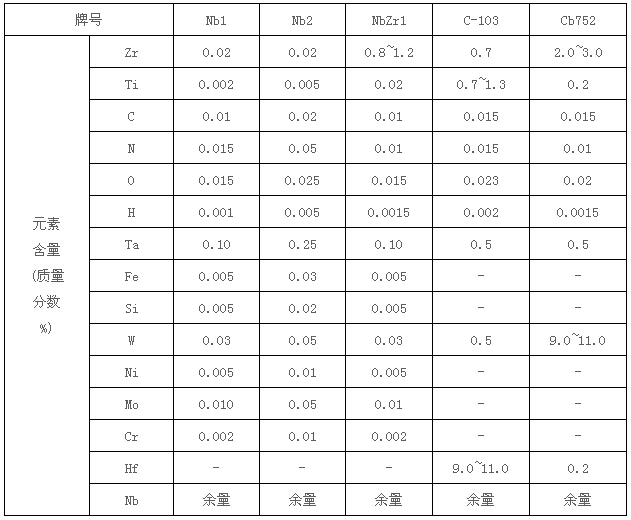

A：Nb1（R04200）為反應堆級，對Ta（≤0.10%）和O（≤0.015%）的控制更嚴格；Nb2（R04210）為商業級，Ta≤0.30%、O≤0.025%，成本更低。對于絕大多數化工換熱器場景，Nb2的耐蝕性能已完全滿足要求。僅在反應體系對微量雜質極其敏感（如高純化學品生產的換熱器）時，才需要考慮Nb1。

A：鈮管具有良好的熱導率（約53.7 W/(m·K)），遠優于低熱導率材料。實際工程案例中，采用蛇形鈮管布置于反應槽內的間接蒸汽加熱裝置，蛇形布置使鈮管與強酸溶液的接觸面積相比直管增加5倍以上，溶液加熱速率相比塑料管提高80%。雙盤管鈮管換熱器的換熱面積為單蛇形管的2倍，可滿足大規模生產的加熱需求，溫度波動控制在±2°C以內。

A：核心文件包括：①化學成分全譜分析報告（重點為O、N、H、Ta的實測值）；②力學性能報告（退火態抗拉強度≥125 MPa，屈服強度≥73 MPa，延伸率≥25%）；③表面質量記錄（無裂紋、折疊、氣孔、夾雜物）；④如涉及焊接結構件，要求提供焊接工藝評定報告（PQR） ；⑤對于壓力容器用鈮換熱管，要求提供壓力容器用材料質量證明書。建議要求供應商提供逐批次的成分實測數據。

A：建議采取四步驗證：①核查材質證明——確認O、N、H、Ta實測值在標準范圍內；②索取同類工況的應用案例——要求供應商提供在相同或相近介質條件下的換熱器使用記錄；③委托浸泡試驗——對于邊界工況，按ASTM G31標準在模擬介質中進行浸泡腐蝕試驗，以實測腐蝕速率作為選材依據；④焊接工藝驗證——如涉及換熱管與管板焊接，要求供應商提供焊接工藝評定報告（PQR），確認焊接接頭的力學性能和耐蝕性達標。
