鈮具有比鉭更高的介電常數，使鈮電容器在理論上可提供比鉭電容器高1.57倍的電容。但在給定陽極氧化電壓下，鈮的介電層比鉭厚25%。使用鈮引線的固體電解電容器，其漏電流平均為10 μA，相比使用鉭引線的電容器改善了約33%。- -

濺射靶材關鍵性能

鈮靶材是電子工業中制備功能薄膜的核心耗材。鈮靶材具備高熔點、優異耐腐蝕性和良好的導電性，最終純度可達99.95%以上，晶粒尺寸小，再結晶組織好，三軸一致性好。

當晶粒尺寸控制在20-50μm時，濺射速率可穩定在300-400nm/min，靶材利用率優化至85%以上，較傳統工藝提升15%。某柔性OLED生產線采用的鈮銅復合靶材，使電極層的方阻降低至2.5Ω/□以下，同時保持90%以上的可見光透過率。

薄膜電阻元件性能

鈮薄膜作為電阻元件材料具有獨特優勢。鈮基薄膜電阻具有較低的穩定電阻值，并具有優異的耐化學品性能。鈮的密度約為鉭的一半，介電常數是鉭的1.5倍，在電子薄膜應用中具有明顯的性價比優勢。-

執行標準

電子工業用鈮棒的采購，建議在技術協議中增加以下電子行業特定要求：

• 純度等級確認：明確99.95%（3N5）、99.99%（4N）或99.999%（5N）等級

• 關鍵雜質實測值：O、C、N三項間隙元素的ppm級實測數據

• 晶粒度檢驗報告：晶粒尺寸及組織均勻性評定

• 濺射靶材附加要求：密度、晶粒取向、三軸一致性

加工工藝與關鍵技術

電子級鈮棒的專用加工流程

1. 原料選擇
 以高純鈮條或鈮粉為原料，電子級應用對原料純度要求高于一般工業級。微電子行業需要高純鈮作為濺射靶材，目前鈮的純度最高已達到5N級別。-

2. 真空電子束熔煉（EBM）
 采用高真空電子束爐進行多次熔煉，有效去除O、N、H、C等間隙雜質。國內頭部企業已引入1600kW大功率電子束爐，實現鈮金屬超高純熔煉。

3. 鑄錠均勻化處理
 對鈮鑄錠進行真空均勻化加熱處理，消除成分偏析。電子級應用特別關注鑄錠的成分均勻性——不均勻的雜質分布將直接影響濺射薄膜和電容器引線的批次一致性。

4. 鍛造/軋制成形
 根據產品形態選擇鍛造或軋制工藝。鈮靶材的鍛造-軋制工藝需要經過多道精密工序，其中熱軋溫度需嚴格控制在1050-1150°C區間。當總變形量達到85%時，晶粒取向偏差角可縮小至7°以內，使濺射薄膜的電阻率降低18%。

5. 真空退火
 成品在不低于10?3 Pa真空條件下進行再結晶退火，精確調控晶粒度和力學性能。采用兩段式退火（650°C×2h+480°C×4h）的靶材，殘余應力能降至45MPa以下，有效避免鍍膜過程中的微裂紋產生。

6. 成品清洗與檢驗
 表面應無裂紋、折疊、氣孔、夾雜物和殘留氧化物。電子級應用需增加表面潔凈度檢驗，避免表面污染影響后續鍍膜或引線焊接工藝。

關鍵技術要點

• 間隙元素ppm級控制：O、C、N的精確控制在電子工業中直接決定元器件電性能，是電子級鈮棒區別于化工級和電池級的核心工藝門檻

• 晶粒尺寸精確調控：通過變形量、變形方式和退火工藝的協同優化，實現20-50μm的晶粒尺寸控制

• 殘余應力管理：兩段式退火工藝有效降低殘余應力，避免鍍膜微裂紋

• 三軸一致性保障：大尺寸靶材制造中，電子束焊接接縫區域晶粒度差異不超過1.5級，確保整個濺射面的性能一致性

具體應用領域

電解電容器陽極引線

鈮及鈮鋯合金絲材被大量用于制造高壓鈉燈及電解電容器陽極引線。鈮引線相比鉭引線可將電容器漏電流改善約33%，同時鈮的原材料成本顯著低于鉭，是電容器行業降低制造成本的重要技術路徑。

半導體濺射靶材

鈮靶材在芯片制造中扮演關鍵角色——通過磁控濺射工藝，鈮靶材能在硅片上沉積出僅200納米厚的鈮薄膜，這種超薄鍍層能有效提升集成電路的導電性和耐腐蝕性，是5G芯片和存儲器的核心材料之一。鈮靶材在半導體工業、液晶顯示技術等方面有新的重要應用。

光學器件制造

鈮靶材在光學鍍膜領域應用廣泛：相機鏡頭鍍膜可提升透光率至99.7%；AR眼鏡鍍層可實現光線選擇性透過；激光反射鏡可使器件耐高溫達1800°C。

薄膜電阻元件

鈮薄膜具有低而穩定的電阻值以及優異的耐化學品性能，用于制造電阻器及類似的電子電氣器件。

高壓鈉燈

鈮及鈮鋯合金絲材用于制造高壓鈉燈的電極和引線部件，利用鈮的高熔點和耐高溫性能滿足鈉燈的工作環境要求。

裝飾鍍膜

鈮鍍層通過陽極氧化或磁控濺射工藝可呈現藍、紫、金等豐富色彩，同時具備耐腐蝕、高硬度和生物相容性，廣泛應用于高端手表、珠寶、電子產品及醫療美容器械的裝飾鍍層。

未來發展新領域

超導數字電路

基于鈮的單通量量子（SFQ）電路技術正在快速發展。鈮三層結構（Nb/Al?O?/Nb）工藝已服務超過二十年，是最穩定的超導集成電路制造工藝。2026年，比利時微電子研究中心（imec）展示了包含三層金屬層的氮化鈮鈦約瑟夫森結電路，每平方厘米的結數量多達380萬個，創下了極高的電路設計密度記錄。該技術預計將服務于量子計算控制邏輯、硅光子及類腦計算等領域。-

量子計算互連

鈮基超導互連正在成為量子計算領域的關鍵使能技術。CEA-Leti的研究團隊開發了基于鈮的超導互連磚，通過直接晶圓對晶圓鍵合技術實現了7微米間距的鈮互連，可在低溫下完美傳導電信號、不產生熱量，同時幫助減少控制電路產生的熱傳遞。鈮基超導硅通孔（Nb-TSV）的超導轉變溫度達到7.71K，臨界電流超過130mA，可滿足單通量量子電路的要求。

AI算力基礎設施

AI服務器鉭電容、含鈮鋰電池、超導材料等新興需求快速增長，供需格局正發生顯著變化。鈮靶材通過磁控濺射制備的納米級鈮薄膜，正在為AI芯片和高速存儲器的導電互連提供關鍵材料支撐。-

薄膜鈮酸鋰光子芯片

薄膜鈮酸鋰（TFLN）商用帶寬可突破110GHz，全面適配1.6T、3.2T超高速光模塊迭代需求。2025年全球TFLN調制器市場規模約0.47億美元，鈮作為鈮酸鋰晶體的核心原料，在光通信和光子芯片領域的戰略地位持續提升。-

選購方法指南

第一步：明確電子元器件類型

電子工業用鈮棒的選型必須以具體元器件類型為出發點：

第二步：核查化學成分全譜

電子級鈮棒的化學成分核查需達到ppm級精度，重點關注O、C、N三項間隙元素，每項均需提供實測值。用于PVD工藝的鈮靶材，氧含量需控制在200ppm以內，碳含量需控制在50ppm以內。

第三步：驗證晶粒組織與微觀結構

• 晶粒尺寸：靶材應用要求20-50μm

• 組織狀態：完全再結晶，均勻等軸晶

• 三軸一致性：大尺寸靶材需驗證濺射面性能一致性

• 殘余應力：建議要求≤45MPa

第四步：供應商技術能力評估

• 是否具備真空電子束熔煉能力（決定間隙元素控制水平）

• 是否具備電子元器件行業供貨經驗

• 能否提供純度99.99%及以上的高純鈮棒

• 能否根據客戶需求定制晶粒尺寸和雜質元素內控標準

第五步：小批量驗證

電子元器件對鈮棒批次一致性要求極高。建議在首批采購時進行小批量驗證，確認純度、晶粒度和電性能達標后，再建立長期供應關系。對于濺射靶材應用，還需驗證濺射速率、薄膜均勻性和靶材利用率。

FAQ（電子工業用鈮棒常見問題解答）

Q1：電子工業用鈮棒與化工級、超導級鈮棒的核心區別是什么？

A：核心區別在純度等級和應用導向。電子級鈮棒純度通常為99.95%~99.99%，高于化工級的99.95%但低于超導級的RRR級要求。電子級的核心評價維度是純度與微觀組織控制——間隙元素O、C、N需控制在ppm級，晶粒尺寸需精確控制在20-50μm范圍。化工級更關注耐蝕一致性，超導級以RRR值為核心指標。

Q2：鈮靶材在芯片制造中起什么作用？

A：鈮靶材通過磁控濺射工藝在硅片上沉積僅200納米厚的鈮薄膜，這種超薄鍍層能有效提升集成電路的導電性和耐腐蝕性，是5G芯片和存儲器的核心材料之一。鈮靶材還用于光學鍍膜，可使相機鏡頭透光率提升至99.7%。

Q3：鈮電容器與鉭電容器相比有什么優劣勢？

A：優勢方面，鈮的介電常數（41）高于鉭（26），理論上可提供比鉭電容器高1.57倍的電容；鈮的原材料成本更低；使用鈮引線的電容器漏電流平均為10μA，相比鉭引線改善了約33%。劣勢方面，在給定陽極氧化電壓下，鈮的介電層比鉭厚25%，綜合性能在某些方面仍不如鉭電容器。- -

Q4：鈮濺射靶材對純度有什么要求？

A：根據《真空鍍膜材料標準》，應用于PVD工藝的鈮靶材需達到99.95%及以上的超高純度標準，關鍵雜質如氧、碳含量分別要控制在200ppm和50ppm以內。對于先進節點或超導量子器件應用，需要達到99.995%~99.999%（4N5~5N）級別。-

Q5：什么是鈮靶材的理想晶粒尺寸？

A：鈮靶材的理想晶粒尺寸為20-50μm。當晶粒尺寸控制在此范圍時，濺射速率可穩定在300-400nm/min，靶材利用率優化至85%以上，較傳統工藝提升15%。晶粒尺寸過大會導致濺射速率不均勻，過小則可能影響薄膜的結晶質量。

Q6：鈮靶材的退火工藝有什么特殊要求？

A：采用兩段式退火（650°C×2h+480°C×4h）的靶材，其殘余應力能降至45MPa以下，有效避免鍍膜過程中的微裂紋產生。熱軋溫度需嚴格控制在1050-1150°C區間。當總變形量達到85%時，晶粒取向偏差角可縮小至7°以內，使濺射薄膜的電阻率降低18%。

Q7：采購電子級鈮棒時，需要哪些質量證明文件？

A：核心文件包括：①化學成分全譜分析報告（重點為O、C、N的ppm級實測值）；②純度證明（99.95%或99.99%）；③晶粒度檢驗報告（靶材應用需提供晶粒尺寸數據）；④力學性能報告（退火態抗拉強度≥125MPa，延伸率≥25%）；⑤表面質量記錄（無裂紋、氧化色、夾雜物）。建議要求供應商提供逐批次的成分實測數據。

Q8：鈮在量子計算中有什么應用前景？

A：鈮基超導材料正在成為量子計算領域的關鍵使能材料。鈮薄膜是超導量子比特中最常用的結構材料。基于鈮的單通量量子電路和鈮基超導硅通孔技術正在為超導數字電路的三維集成提供新的解決方案。CEA-Leti已開發出7微米間距的鈮超導互連，可在低溫下完美傳導電信號且不產生熱量。

Q9：鈮棒的交貨規格有哪些？

A：電子級鈮棒常見交貨直徑為φ3.0~φ100mm，可根據客戶需求定制。交貨狀態包括退火態（M）和硬態（Y），電子元器件制造推薦使用真空退火態。棒材和絲材直徑公差按ASTM B392標準執行，例如直徑3.18~4.75mm公差為±0.076mm。

Q10：如何驗證電子級鈮棒是否適合我的元器件工藝？

A：建議采取四步驗證：①核查成分報告——確認O、C、N、Fe等關鍵元素在標準范圍內；②驗證晶粒組織——靶材應用需確認晶粒尺寸在20-50μm范圍；③小批量試制——用樣品鈮棒制備目標元器件，測試電性能（電容器漏電流、薄膜電阻率、濺射速率等）；④批次一致性驗證——連續采購3~5批次，確認不同批次鈮棒制備的元器件性能波動在可接受范圍內。

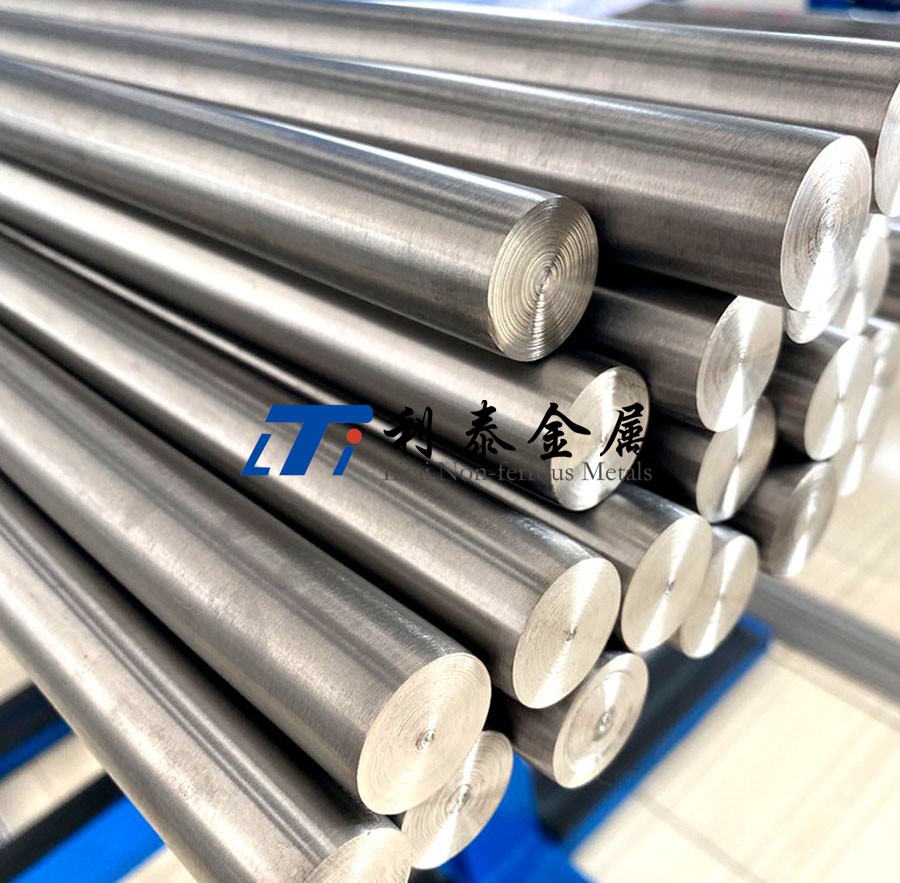

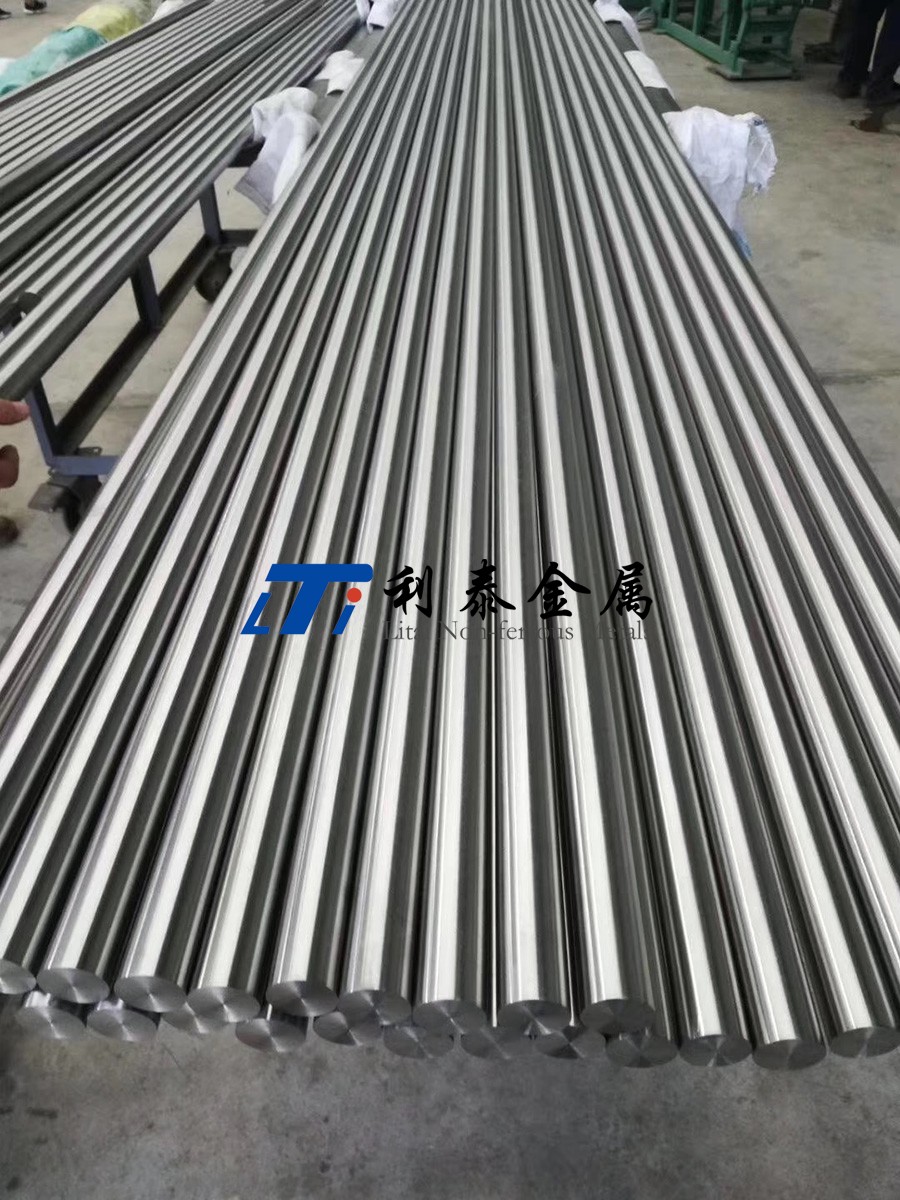

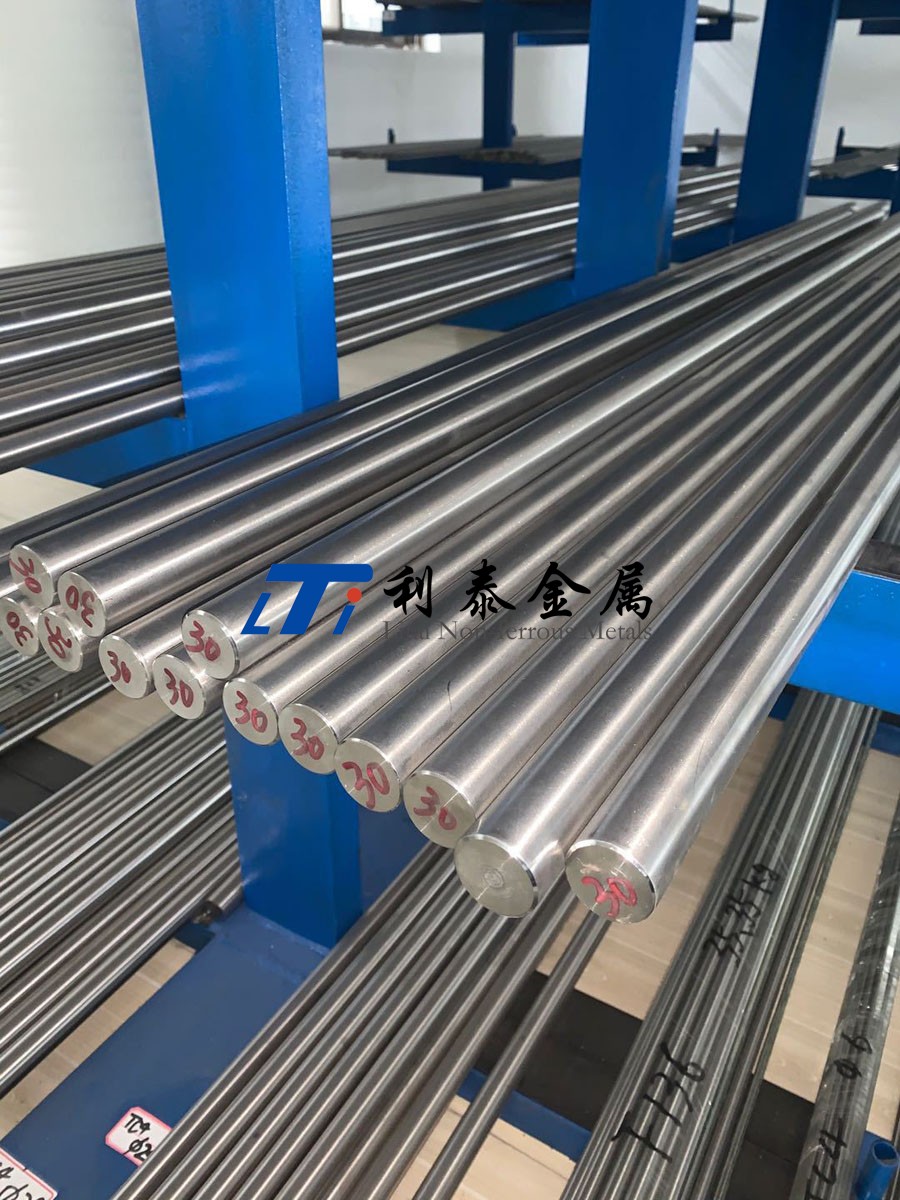

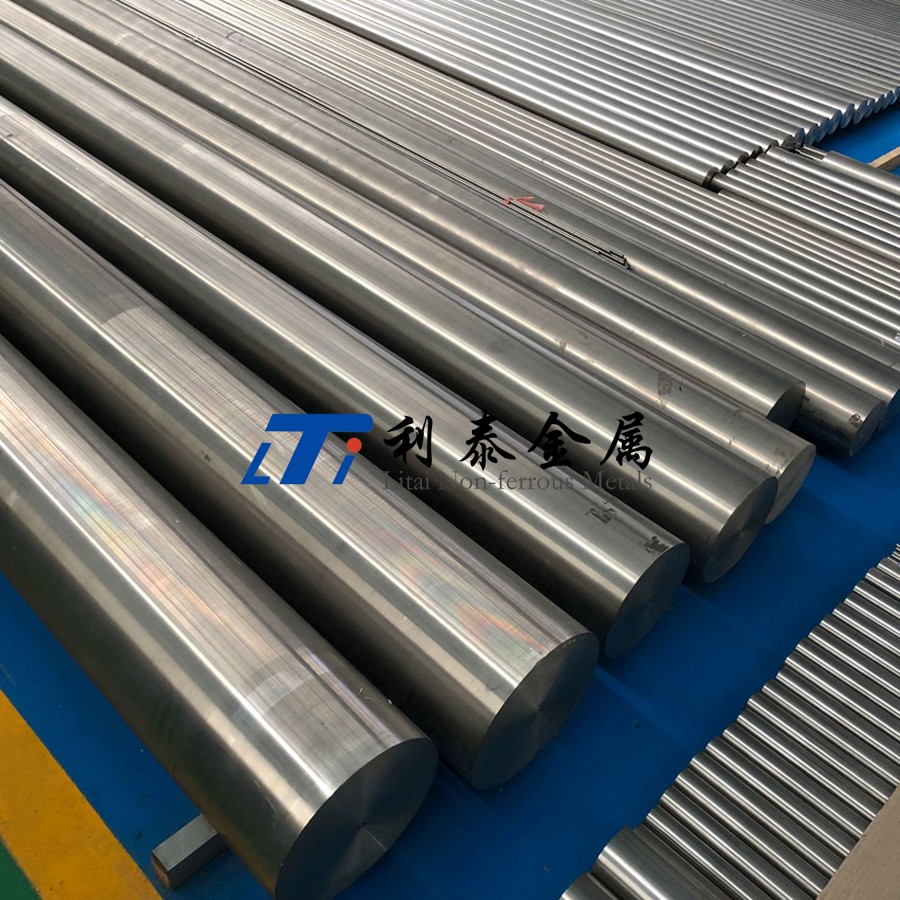

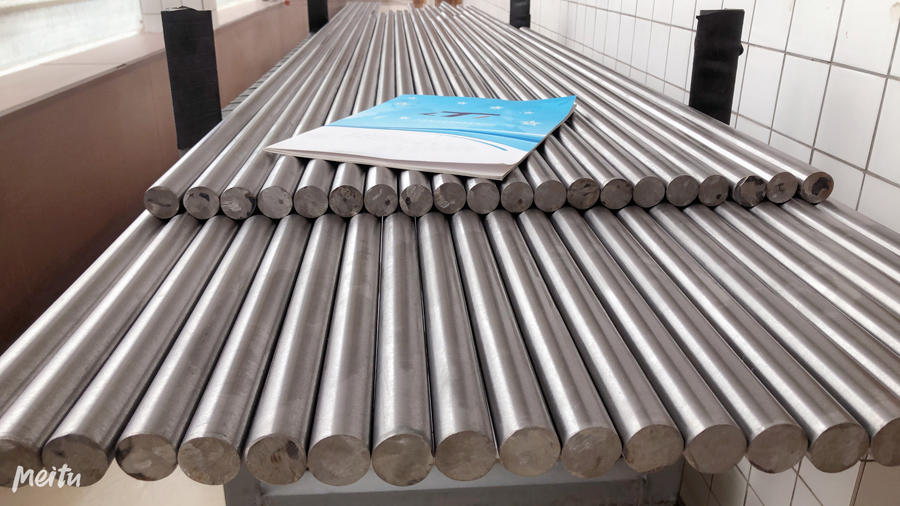

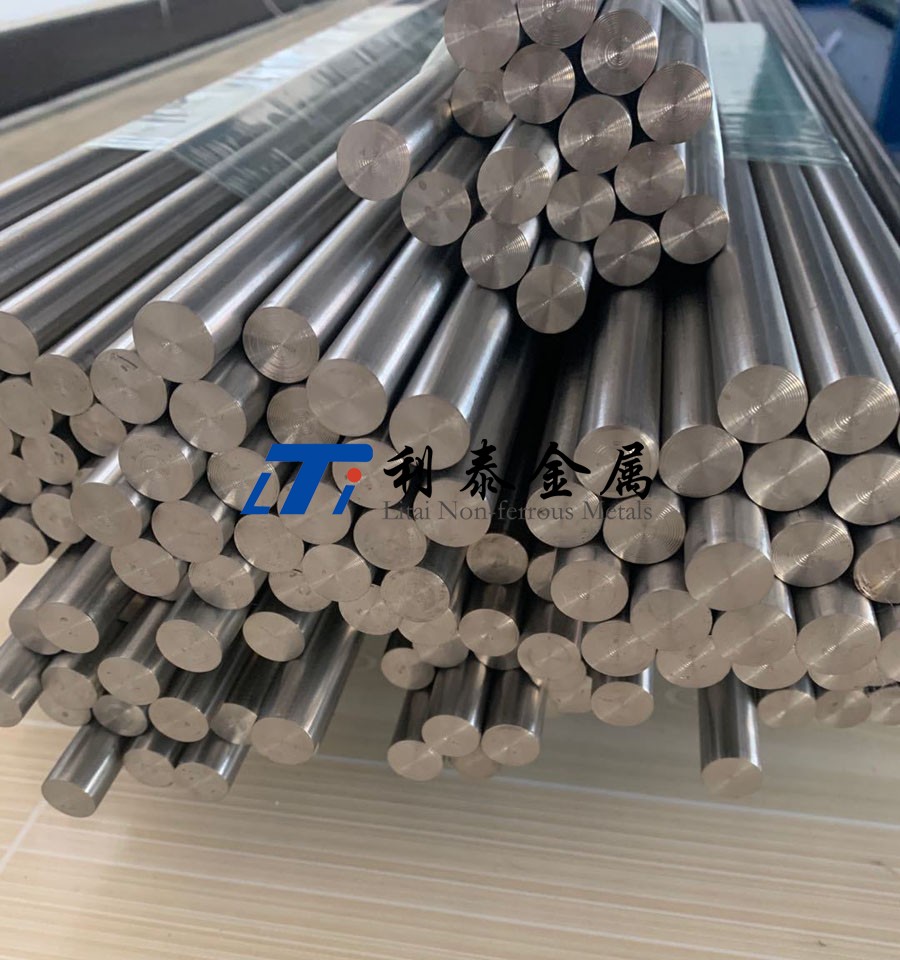

產品相冊
