鋯板作為鋯及鋯合金的重要產品形態，在化工耐蝕設備、核工業結構件、醫療器械及海洋工程等領域承擔著關鍵材料角色。本文系統闡述鋯板的材質體系、性能特征、標準規范、制造工藝及關鍵技術難點，結合典型工程應用案例，梳理未來發展方向，并為終端用戶提供科學的選購方法論。

一、鋯板的定義與材質體系

1.1 定義

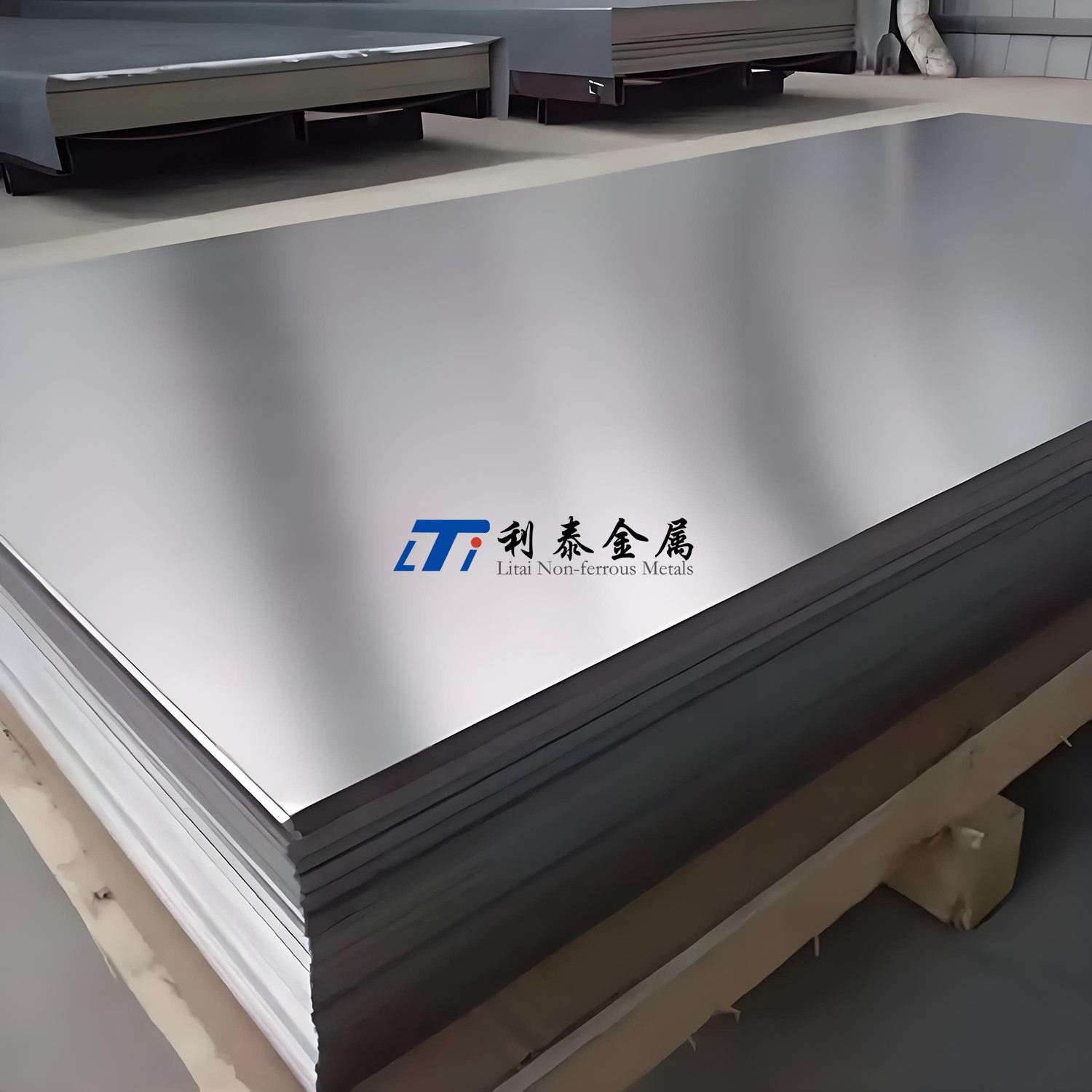

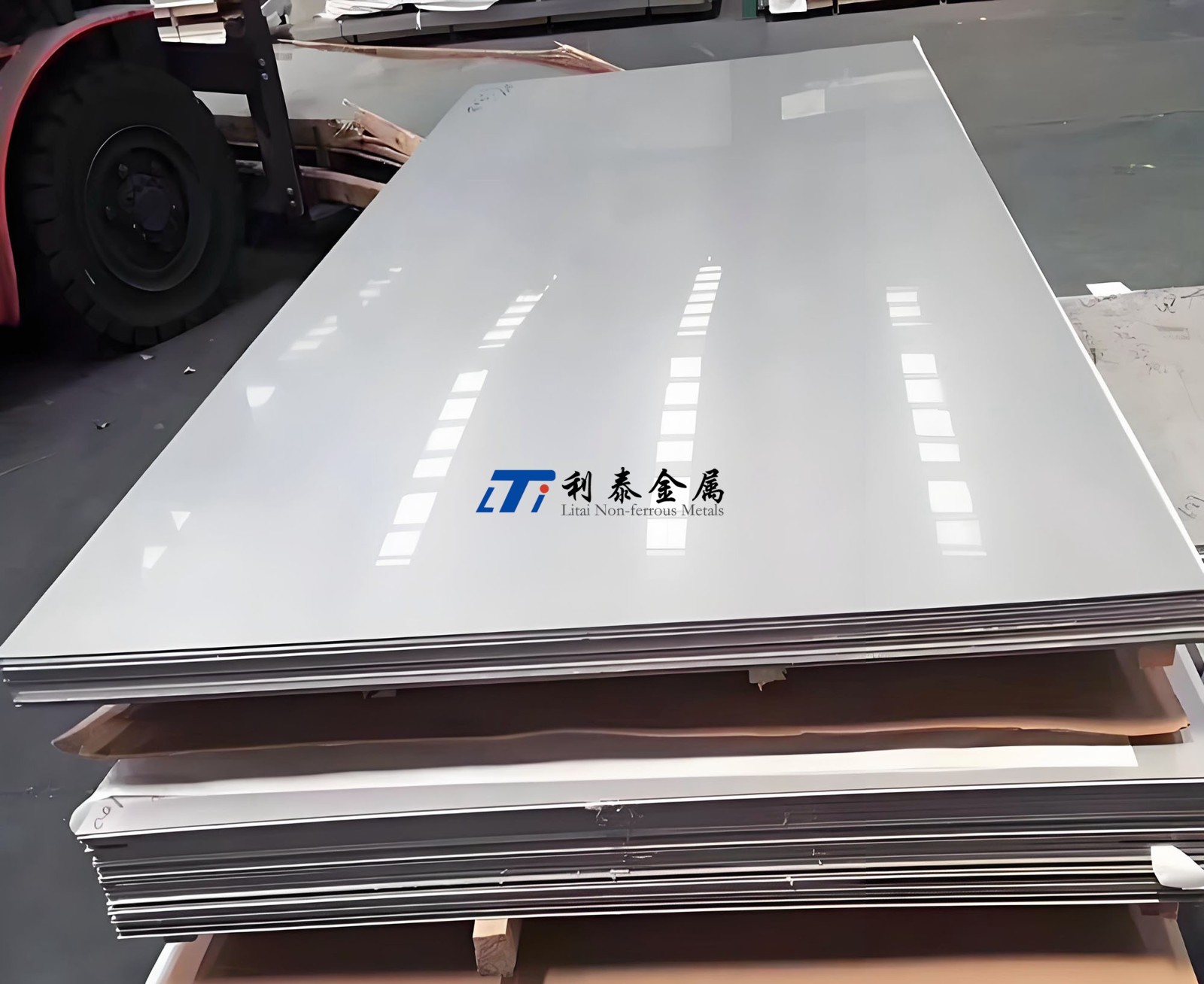

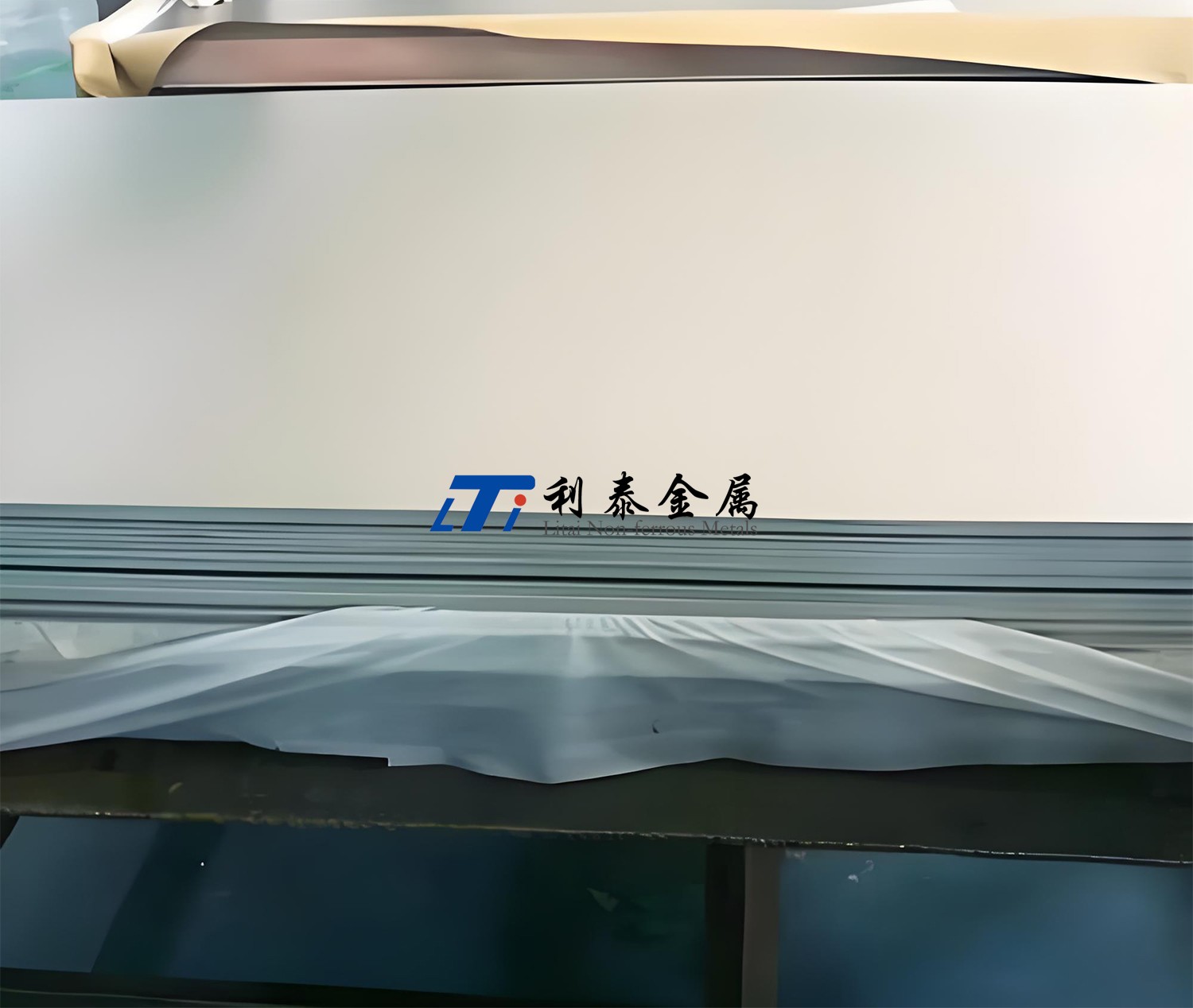

鋯板是以金屬鋯為基體，通過真空熔煉、熱軋、冷軋及熱處理等工藝制成的平板狀金屬材料。根據純度等級和合金化程度，可分為工業純鋯板和鋯合金板兩大類。鋯板厚度范圍通常覆蓋0.5 mm至80 mm，寬度可達1500 mm，長度根據需求定制，表面狀態包括熱軋酸洗態、冷軋光亮態及拋光態。

1.2 材質牌號與化學成分

鋯板的核心牌號體系依據ASTM和國標并行建立，主要牌號及其化學成分如下：

間隙元素控制是鋯板質量的核心指標。工業級鋯板要求氧含量≤0.16%、氮≤0.025%、氫≤0.005%；核級鋯板則要求鉿含量≤0.01%（需經鋯鉿分離），氧≤0.10%，氫≤25 ppm。

1.3 物理性能基準

鋯的密度約6.51 g/cm3，熔點1852℃，沸點4377℃，熱膨脹系數（20–100℃）約為5.7×10??/℃，導熱率約22.6 W/(m·K)。這些物理參數決定了鋯板在高溫、高應力環境下的尺寸穩定性。與鈦合金（密度4.5 g/cm3）相比，鋯板不具備輕量化優勢，但其耐蝕邊界和核性能構成了不可替代的應用邏輯。

二、鋯板的性能特點

2.1 卓越的化學穩定性

鋯板表面形成的ZrO?氧化膜致密、穩定且具有自愈合能力。在沸騰的37%鹽酸中，Zr702的腐蝕速率低于0.01 mm/a；在70℃以下、濃度不超過60%的硫酸中，腐蝕速率同樣維持在極低水平。這一耐蝕性能約為鈦合金的10倍以上，接近鉭材水平，但成本顯著低于鉭。

需要特別指出的是，鋯對氫氟酸（HF）及含氟離子介質極度敏感，腐蝕速率可超過10 mm/a，這是鋯板應用中的絕對禁區。

2.2 力學性能特征

以Zr702為例，典型室溫力學性能為：抗拉強度≥380 MPa，屈服強度≥205 MPa，延伸率≥16%。Zr705因添加了鈮元素，強度顯著提升，抗拉強度可達550 MPa以上，屈服強度≥380 MPa，適用于需要承受較高機械載荷的結構場景。

鋯的加工硬化傾向明顯，冷變形后強度提升但塑性下降，因此冷軋過程中必須配合中間退火以恢復加工性能。

2.3 核性能優勢

核級鋯合金（如Zr-4/R60704）的熱中子吸收截面僅為0.18靶恩（barn），這一物理常數決定了其在核反應堆燃料包殼及堆內結構件中的不可替代地位。同時，鋯合金在300℃高溫高壓水環境中表現出優異的抗水側腐蝕性能和抗輻照腫脹能力。

2.4 生物相容性

鋯無磁性、無細胞毒性，表面可形成生物活性氧化層，經羥基磷灰石涂層或微弧氧化處理后，骨整合能力進一步增強。ISO 5832-4標準已將鋯納入外科植入物材料體系。

三、執行標準體系

鋯板的生產、檢驗與交付遵循多層次標準體系，不同應用場景對應不同的標準層級：

3.1 國際標準

ASTM B551/B551M：鋯及鋯合金板材、薄板和帶材的通用技術規范，涵蓋化學成分、力學性能、尺寸公差及檢測方法，是工業級鋯板最廣泛引用的基礎標準。

ASTM B352/B352M：核級鋯合金板材、帶材和板材的專項標準，對鉿含量、輻照性能及高壓釜腐蝕試驗提出附加要求。

ASME SB-551/SB-352：壓力容器及核設備用鋯板的補充技術條件，納入ASME鍋爐及壓力容器規范第Ⅷ卷。

3.2 國內標準

GB/T 8769：鋯及鋯合金板材和帶材，等效采用ASTM B551，適用于一般工業用途。

GB/T 26314：核級鋯及鋯合金板材和帶材，對核級材料的化學成分、力學性能、晶粒度及無損檢測提出更嚴苛要求。

GB/T 21183：鋯及鋯合金板、帶、箔材的尺寸及允許偏差。

YS/T XXXX（預審稿）：板式換熱器用鋯板行業標準，針對冷（熱）沖壓成形的傳熱板用鋯板材制定專項技術要求。

3.3 特殊認證要求

核工業用鋯板需滿足IAEA《核材料管制導則》（INFCIRC/225）及ASME NQA-1核質保體系要求；醫療器械用鋯板需通過ISO 5832生物相容性測試及生物學評價。

四、加工工藝與關鍵技術

4.1 熔煉：雜質控制的源頭

鋯在高溫下化學活性極高，與氧、氮、氫的反應傾向遠強于鈦。因此，鋯板熔煉必須在真空或高純惰性氣氛中進行：

真空電弧熔煉（VAR）：主流工藝，通過2–3次重熔確保錠坯成分均勻性，工業級鋯板氧含量可控制在≤0.16%。

電子束熔煉（EBM）：用于超高純度要求場景，可進一步降低間隙元素含量，雜質總量可控制在0.1%以下。

核級鋯板的關鍵前置工序是鋯鉿分離。由于鉿的熱中子吸收截面高達115靶恩，核級鋯要求Hf≤0.01%，必須通過熔鹽蒸餾或溶劑萃取法實現鋯鉿分離，這是核級與工業級鋯板成本差異的主要來源。

4.2 熱加工：組織調控的核心

鋯錠加熱至750–850℃進行熱軋，總變形量通常要求≥80%，以破碎鑄造組織、細化晶粒。終軋溫度需控制在600℃以上，防止因溫度過低產生冷裂紋。

熱加工中的關鍵技術難點在于相變點控制。鋯的α/（α+β）相變點約780℃，在相變點附近的熱軋溫度直接影響板材的織構取向和力學性能各向異性。研究表明，在相變點以下進行多道次熱軋，有利于形成有利于沖壓成形的基面織構。

4.3 冷軋與退火

冷軋每道次變形量通常控制在≤30%，以避免過度加工硬化導致開裂。中間退火溫度550–650℃，退火氣氛為高純氬氣或真空，退火時間根據板材厚度調整。對于核級Zr-4板材，β淬火（1020℃保溫后水淬）+ 580℃時效處理是優化抗輻照性能和耐水腐蝕性能的標準工藝路線。

4.4 表面處理

鋯板表面需經酸洗處理，典型酸洗液配方為10% HNO? + 2% HF溶液，用于去除熱軋或退火過程中形成的氧化層。精密級鋯板表面粗糙度Ra≤1.25μm，一般級Ra≤3.2μm。必要時可進行機械研磨或表面納米化處理，以提升表面硬度及耐磨性能。

4.5 復合板制造技術

為降低全鋯設備的制造成本，鋯-鋼復合板在化工領域應用廣泛。由于鋯與鋼的物理性能差異較大，爆炸復合時通常需添加純鈦作為過渡層，以提高結合強度。復合板制造工藝的復雜性在于控制爆炸參數，確保鋯覆層厚度均勻、結合面無裂紋及未焊合缺陷。

五、加工流程詳解

典型鋯板的全流程制造路徑如下：

步驟1：原料制備

海綿鋯經氯化、還原提純，核級原料需額外進行鋯鉿分離

配料計算，確保合金元素（Sn、Nb、Fe、Cr等）含量符合目標牌號

步驟2：熔煉鑄錠

真空自耗電弧熔煉（VAR），2–3次重熔

鑄錠密度≥6.49 g/cm3，兩端面加工45°倒角

超聲波探傷檢測內部缺陷

步驟3：熱加工開坯

鑄錠加熱至750–850℃

多道次熱軋至目標厚度范圍的板坯

總變形量≥80%，終軋溫度≥600℃

步驟4：冷軋精整

冷軋至成品厚度，道次變形量≤30%

中間退火550–650℃，消除加工硬化

最終退火控制晶粒度（核級要求ASTM E112評級≤7級）

步驟5：表面處理

酸洗去除氧化層

拋光或鈍化（根據客戶需求）

表面粗糙度檢測

步驟6：終檢與交付

化學成分全分析（光譜法）

力學性能測試（室溫拉伸、彎曲）

晶粒度測定（GB/T 6394/ASTM E112）

無損檢測（超聲波、渦流探傷）

核級材料附加高壓釜腐蝕試驗

出具材質證明書（MTC），包含完整追溯信息

六、具體應用領域與典型案例

6.1 化工行業：耐蝕設備的"終極防線"

應用場景： 鋯板在化工領域的核心價值在于承受鈦合金及不銹鋼無法耐受的腐蝕環境。典型部件包括硫酸濃縮器內襯、醋酸反應釜襯板、鹽酸儲罐覆層、換熱器管板及封頭。

典型案例1：硫酸蒸發器 某大型化工企業在60%硫酸濃縮裝置中，原采用哈氏合金C-276襯里，運行3年后出現局部點蝕穿孔。更換為Zr702板材襯里后，在180℃、60%硫酸工況下連續運行超過8年，腐蝕監測顯示年腐蝕速率低于0.005 mm，設備壽命顯著延長。該案例驗證了鋯板在強還原性酸環境中的長期穩定性。

典型案例2：農藥反應器 在有機磷農藥中間體生產過程中，反應介質含濃鹽酸、溴離子及有機溶劑，原使用搪玻璃反應釜，頻繁出現爆瓷問題。采用8 mm厚Zr702板材作為反應釜整體內襯后，消除了爆瓷風險，產品純度提升，年維修停機時間減少約70%。

典型案例3：板式換熱器 板式換熱器用鋯板需具備良好的冷沖壓成形性能。某氯堿企業采用1.2 mm厚Zr702板材制造板式換熱器傳熱板片，用于含氯離子及稀硫酸的冷卻工段，替代原鈦板換熱器。運行數據顯示，在80℃、pH 1–2的工況下，鋯板換熱器壽命較鈦板延長3倍以上，且未出現點蝕及縫隙腐蝕。

6.2 核工業：堆內結構與安全屏障

應用場景： 核級鋯板主要用于燃料組件結構件、控制棒導向管、定位格架及端板等非包殼類結構件。雖然燃料包殼管以管材形態為主，但鋯板在核廢料處理容器、輔助冷卻系統隔板及實驗堆結構件中同樣有重要應用。

典型案例： 某研究堆改造項目中，輔助冷卻系統的擋水隔板原采用不銹鋼制造，在輻照環境下出現應力腐蝕開裂。更換為Zr-4（R60704）板材后，利用其低中子吸收截面及優異的耐輻照水腐蝕性能，解決了輻照輔助下的應力腐蝕問題，同時避免了對堆芯中子通量的干擾。

6.3 醫療器械：高端植入材料

應用場景： 鋯板經精密軋制至0.5–2.0 mm厚度后，用于制造骨科接骨板、牙科種植體基臺及手術器械。鋯的生物惰性優于不銹鋼，且表面可著色（陽極氧化），滿足牙科美學修復需求。

典型案例： 某醫療器械企業將Zr702板材經激光切割、微弧氧化處理后，制成顱頜面修復接骨板。臨床跟蹤顯示，術后6個月骨整合效果良好，無排異反應，且CT/MRI檢查無偽影干擾。

6.4 海洋工程與海水淡化

應用場景： 鋯板用于海水淡化蒸發器襯板、深海探測設備耐壓殼體及海水泵閥部件。在含高濃度Cl?的海水中，鋯的耐點蝕及縫隙腐蝕能力遠超不銹鋼和鈦合金。

典型案例： 某海水淡化項目在多效蒸餾裝置中采用Zr702板材作為蒸發器傳熱面襯里，在90℃海水工況下運行5年，表面未出現生物附著導致的腐蝕坑，維護周期較鈦材設備延長50%。

七、未來發展新領域與方向

7.1 鋯基復合材料的工程化

鋯-鋼爆炸復合板已在化工領域取得成熟應用，未來發展方向包括鋯-鈦-鋼多層復合板、鋯-陶瓷功能梯度材料等。通過界面冶金控制技術，實現耐蝕層與結構層的性能協同，進一步降低高端設備的材料成本。

7.2 核級鋯板的國產化與產能提升

隨著我國核電裝機容量的持續增長，核級鋯材的自主保障能力成為戰略性議題。國內龍頭企業已建立從海綿鋯制備到精密板材加工的完整產業鏈，N18、N36等新型鋯合金板材的研發與工程化應用正在推進，有望逐步替代進口產品。

7.3 薄規格鋯板的精密成形技術

板式換熱器、電子封裝及微型化工反應器對0.1–0.5 mm超薄鋯板的需求日益增長。超薄鋯板的制造難點在于控制板形、表面質量及沖壓成形性能，需要開發專用的冷軋工藝及在線板形控制系統。

7.4 表面功能化改性

通過等離子電解氧化（PEO）、物理氣相沉積（PVD）及激光表面合金化等技術，在鋯板表面制備耐磨、抗菌或生物活性涂層，拓展其在人工關節、牙科修復及抗菌醫療器械中的應用邊界。

7.5 氫能產業鏈中的儲氫應用

鋯具備優異的儲氫性能，鋯基儲氫合金板材在固態儲氫容器、氫燃料電池雙極板等方向具有潛在應用價值。隨著氫能產業的規模化發展，鋯板在高壓儲氫及氫純化設備中的需求有望逐步釋放。

八、選購方法與采購建議

8.1 明確應用場景與介質條件

選購鋯板的第一步是精確界定工況參數：

腐蝕介質類型及濃度：確認是否含氫氟酸或氟離子（鋯材禁區）

工作溫度與壓力：高溫高壓工況需選用Zr705等高強度牌號

是否涉及核輻射環境：核級應用必須指定Hf≤0.01%的核級鋯板

8.2 標準與牌號匹配

8.3 供應商資質審核要點

熔煉能力：是否具備VAR或EBM熔煉設備，能否提供完整的鑄錠追溯信息

核級認證：核級鋯板供應商需具備ASME NQA-1核質保體系或等效認證

檢測設備：是否配備高壓釜腐蝕試驗裝置、晶粒度分析系統及無損檢測設備

復合板能力：如需鋯-鋼復合板，需確認供應商是否具備爆炸復合資質及過渡層焊接工藝經驗

8.4 材質證明書（MTC）核查清單

采購方收到鋯板后，應重點核查MTC中的以下項目：

化學成分全分析（特別關注O、N、H、Hf含量）

室溫力學性能（抗拉強度、屈服強度、延伸率）

晶粒度評級（核級要求ASTM E112 ≤7級）

超聲波探傷報告

高壓釜腐蝕試驗結果（核級及高耐蝕要求場景）

尺寸公差與表面粗糙度實測值

8.5 成本與交貨周期考量

鋯板價格顯著高于鈦板（約為鈦板的5–8倍），采購決策應基于全生命周期成本（LCC）分析，而非單純比較材料單價。在強腐蝕工況下，鋯板設備15年以上的免維護壽命往往能夠抵消初期投資溢價。交貨周期方面，常規工業級Zr702板材約為4–6周，核級鋯板因需額外的鋯鉿分離及認證流程，交貨周期通常為10–14周。

九、結語

鋯板不是鈦板的簡單升級替代，而是在特定腐蝕邊界、核性能要求及生物相容性場景中具有不可替代性的戰略性材料。從化工反應釜的耐蝕襯里到核反應堆的結構隔板，從牙科修復基臺到深海耐壓殼體，鋯板的應用始終遵循"極端環境下的功能唯一性"邏輯。

對于鋯板制造商而言，技術競爭力的構建依賴于三個維度：熔煉環節的極限純度控制、熱冷軋過程中的組織均勻性調控，以及面向不同行業標準的全流程質量追溯能力。寶雞作為中國鈦鋯產業的核心集聚區，已形成從海綿鋯制備到精密板材加工的完整產業鏈生態，能夠為核工業、化工、醫療及海洋工程領域提供符合ASTM、GB、ASME及ISO標準的多牌號、多規格鋯板產品。

在工程設計及采購實踐中，建議需求方以"介質-溫度-壓力-標準"四維參數模型進行系統選材，避免將鋯板泛化為"萬能耐蝕材料"，同時充分評估其在全生命周期內的綜合經濟性。唯有在精準匹配應用場景的前提下，鋯板的高性能價值才能真正轉化為工程可靠性。
