根據其特點，確定該產品的加工流程如下:

領料→劃線→數控鏜→車工→超聲波→深孔→數控車→車銑→吹砂→去應力回火→數控車→數控鏜→鉗工→清洗→稱重→總檢→滲透檢查→噴丸→吹砂→成檢→防護入庫

3、機加工藝

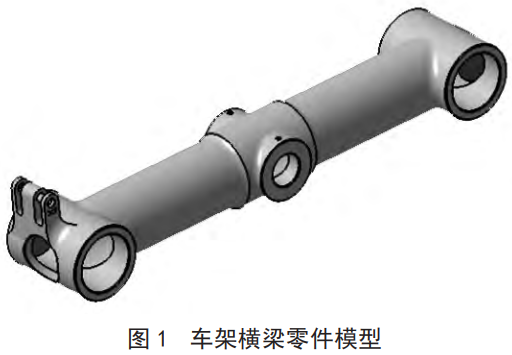

根據車架橫梁的產品結構[回轉體]，結合其制造精度要求和設備現狀，在模鍛設計時，新增工藝圓凸臺，用于深孔加工，涉及的主要制造設備包括深孔鉆鏜床、數控車床和數控加工中心或車銑復合，工藝制造技術包括深孔鉆鏜工藝、車削工藝、鉗工技術和數控加工，實現產品的制造根本在于制造技術的支持，在于刀具的優化選擇和工藝參數的匹配。

3.1刀具對比選擇

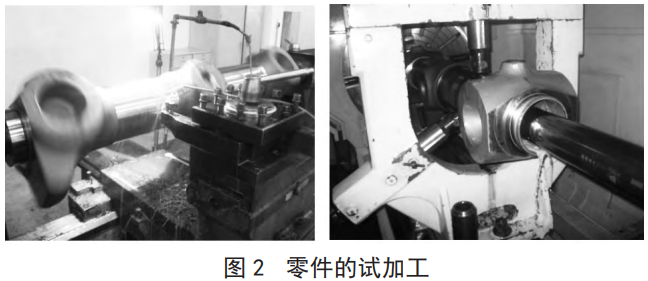

根據Ti55531材料的性能，參考使用TC18比較成熟的切削參數，選擇不同刀具的原材料，幾何形狀[影響表面質量、排屑效果、刃口強度、毛刺、振刀等]進行試切加工，根據刃口壽命確定合適加工Ti55531材料的刀具。圖2所示。

在相同的切削參數下使用不同刀具的加工對比如表1、表2.

表1 相同切削參數不同刀具情況下車削加工對比數據

	切削參數		刀具使用壽命t[min]
轉速s /[r/min]	進給f /[mm/d	切深a, /mm	DNMG150604MS [KC5510]	DNMG441-PP DCMT11T304-SM [IC907] [GC 1030]
60 r/min	0.2 mm/r	0.5~1 mm[粗] 0.2~0.5mm[精]	30-40 min	40~50 min 20~30 min

表2 相同切削參數不同刀具情況下銑削加工對比數據

	切削參數		刀具使用壽命t[min]
轉速s /[r/min]	進給f /[mm/d]	切深ap /mm	R210-140614E-MM [GC 104O]	FTP LNHT 1006ER [GC 1040]	P26335-R25 [WSM35]
150 r/min	300 mm/r	1mm	80~110 min	120~150 min	30~50 min

在相同的切削參數下，從表1中可以看出，車刀DNMG441-PP比車刀 DNMG150604MS和車刀DCMT11T304-SM的刃口壽命要長一些。從表2中可以看出，銑刀FTP LNMT 1006ER比銑刀R210-140614E-MM和銑刀P26335-R25的刃口壽命要長1倍多。

依據以上結論并結合實際加工情況，去除余量主要最大的加工方法是銑削和車削,因此,車削時主要選擇車刀 DNMG441-PP,銑削時粗加工主要選擇銑刀FTP LNMT 1006ER.

3.2切削參數合理選用

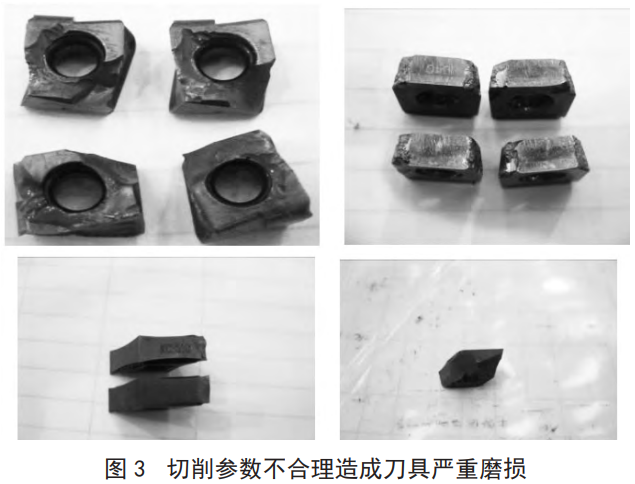

在對Ti55531材料進行試切加工過程中，若切削參數選擇的不合理，刀具就會磨損的相當嚴重，見圖3所示。

為了能較快地得到合理的切削參數，借鑒了與其材料性能相近的TC18的切削參數進行對比。表3、表4和表5分別使用同一款刀具在Ti55531材料進行切削參數對比。

表3車削的切削參數對比

進給量/[mm/d]	切削時間/h
0.05	2.1
0.1	1.8
0.15	1.2
0.2	0.6
0.05	1.9
0.1	1.6
0.15	0.9
0.2	0.4
0.05	1.7
0.1	1.3
0.15	0.9
0.2	0.4
0.05	1.5
0.1	1.1
0.15	0.8
0.2	0.3
0.05	1.4
0.1	1
0.15	0.7
0.2	0.3
0.05	1.1
0.1	0.7
0.15	0.5
0.2	0.2

表4端銑刀的切削參數對比

零件材料	轉速 /[r/min]	切深/mm	切寬/mm	進給量 /[mm/min]	切削時間/h
		1.5		600	1.5
			15~50	400	1.8
				300
	120	1		600	1.7
			15~50	400	1.9
				300	2.1
		1.5		600	1.1
			15~50	400	1.5
				300	1.7
Ti55531	150	1		600	1.5
			15~50	400	1.7
				300	2
	180	1.5		600	0.4
			15~50	400	0.7
				300	1.1
		1		600	0.6
			15~50	400	1
				300	1.4

表5表5球頭銑刀的切削參數對比

零件材料	轉速 /[r/min]	切深/mm	切寬/mm	進給量 /[mm/min]	切削時間/h
Ti55531				100	2.1
	400	0.5~1.5	0.8~1.2	160	2
				260	1.8
				200	2
	600	0.5~1.5	0.8~1.2	250	1.9
				350	1.7
				200	1.9
	800	0.5~1.5	0.8~1.2	300	1.3
				400	1

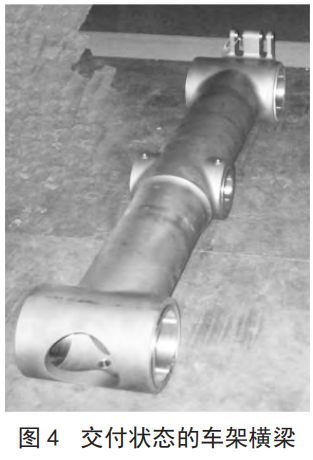

從表3、表4和表5及實際加工時發現，車削時切削深度不應大于1mm，否則刀具的刀尖極易崩裂，同時也發現加工Ti55531的切削用量都要比加工TC18的切削用量低。因此經過試切后，得到了表6所示的較合理的切削參數。根據該參數，加工完成了合理的車架橫梁，如圖4所示。通過工藝驗證，外形的粗加工和半精加工時間約在20天。

表6車削、銑削參數

切削類型		切削速度	切削深度	進給量
車削	車外圓	28~50 m/min	0.2~1 mm	0.05~0.15 mm/r
車削	鏜內孔	25~45 m/min	0.2~1mm	0.05~0.15 mm/r
銑削	粗加工	20~30 m/min	0.5~1.5 mm	200~400mm/min
銑削	精加工	35~55 m/min	0.3~1mm	150~350 mm/min

4、結論

在優選刀具的基礎上，作了大量的轉位刀具切削試驗，初步掌握了Ti55531鈦合金新型材料的高效加工技術，加深了對材料加工特性認識，選擇了適合于Ti55531鈦合金高效加工的刀具，摸索出可轉位刀具加工Ti55531鈦合金的合理切削參數，降低了生產成本，提高了生產效率。

參考文獻:

[1]官杰，劉建榮，雷家峰.TC18鈦合金的組織和性能與熱處理制度的關系[J].材料研究學報，2009,23[1]:77.

[2]周澤華.金屬切削原理[M].廣州:華南理工大學，1984.

[3]趙永慶.國內外鈦合金研究的發展現狀及趨勢[D].西安:西北有色金屬研究院，2009.

[4]付艷艷，惠松驍，葉文君，等.冷卻速度對VST55531鈦合金的纖維組織和力學性能的影響[D].北京:北京有色金屬研究總院，2010.

（注，原文標題：Ti55531鈦合金車架橫梁機械加工工藝研究_施曉穎）
