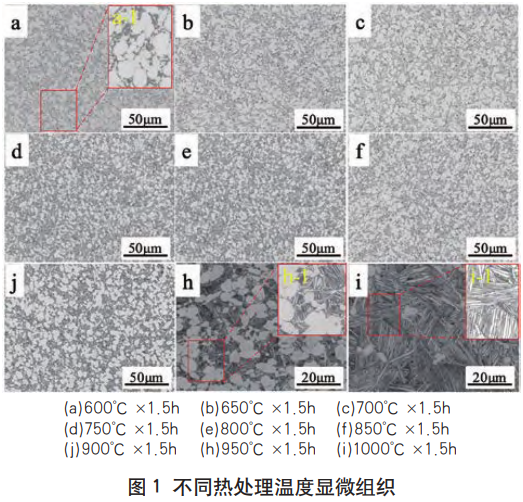

3、微觀組織與力學性能的相關性討論

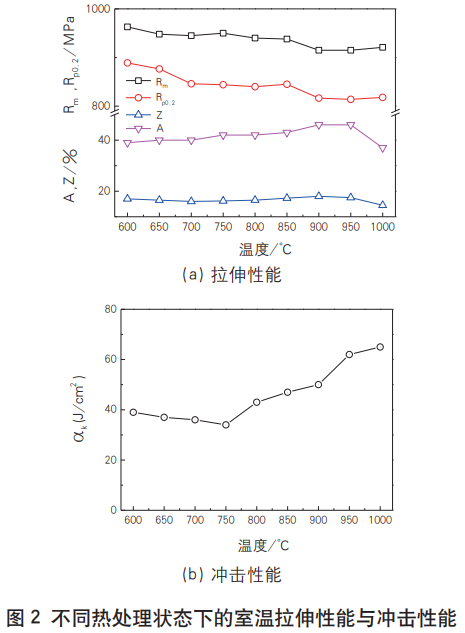

不同熱處理狀態下的室溫拉伸性能 (圖 2a) 與沖擊性能 (圖 2b) 的變化趨勢如圖 2 所示，可以看出，在 650℃×1.5h~950℃×1.5h 溫度區間，隨著熱處理溫度的升高，TC20 鈦合金抗拉強度與屈服強度逐漸降低，斷后伸長率與斷面收縮率逐漸增大。值得注意的是：熱處理制度在 750℃×1.5h~850℃×1.5h 范圍時，其各項室溫力學性能較為穩定，數據基本無波動，此時實現了強度與塑韌性之間的良好匹配；而熱處理溫度低于 750℃時，其塑韌性指標相對較低。

結論

當熱處理溫度在 750℃~850℃之間時，TC20 鈦合金在保證強度的同時塑韌性不會過多損失，實現了強度與塑韌性的良好匹配，該溫度范圍為其組織與性能趨于穩定的最佳熱處理溫度窗口。

（注，原文標題：熱處理溫度對TC20鈦合金組織與性能的影響）
