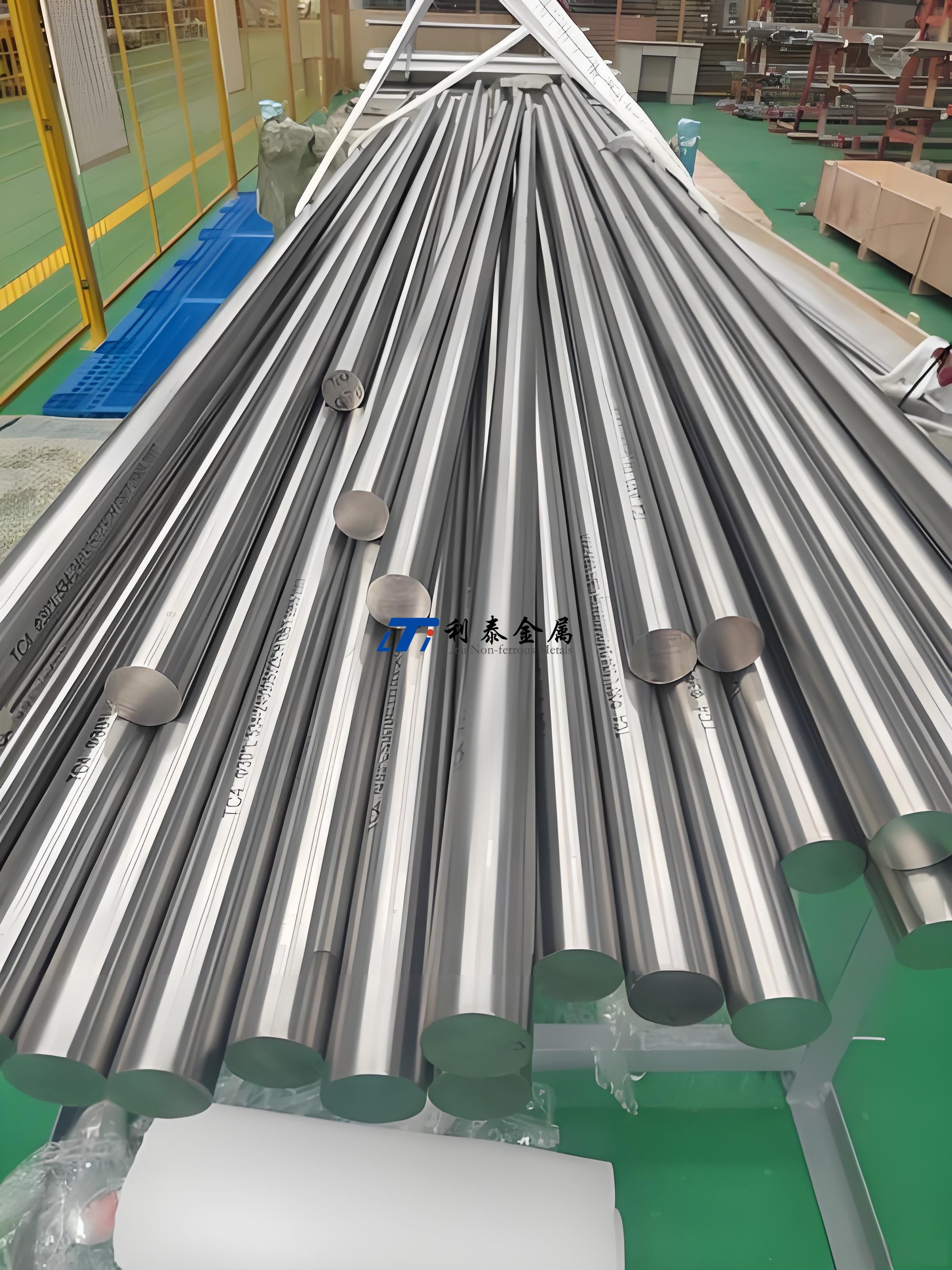

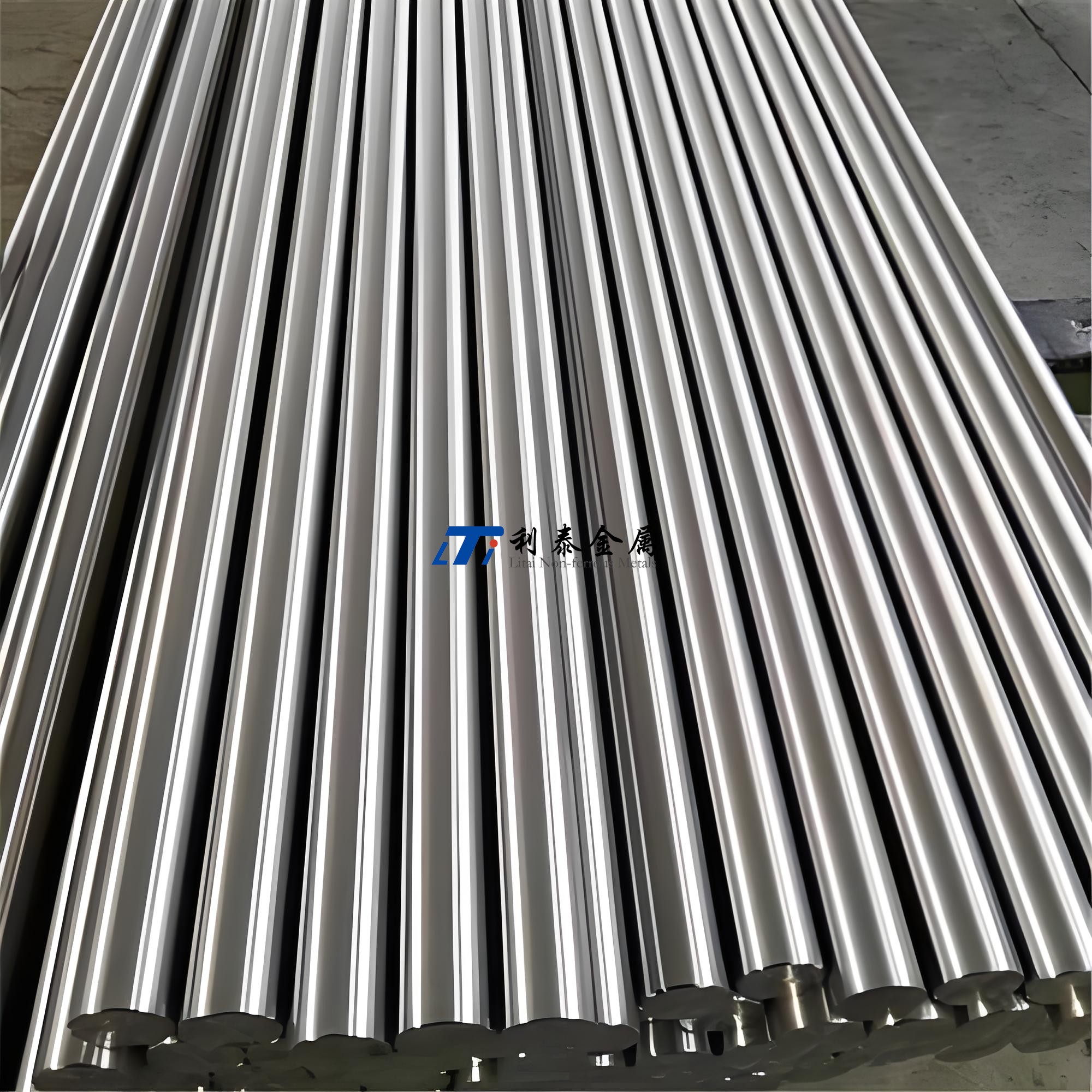

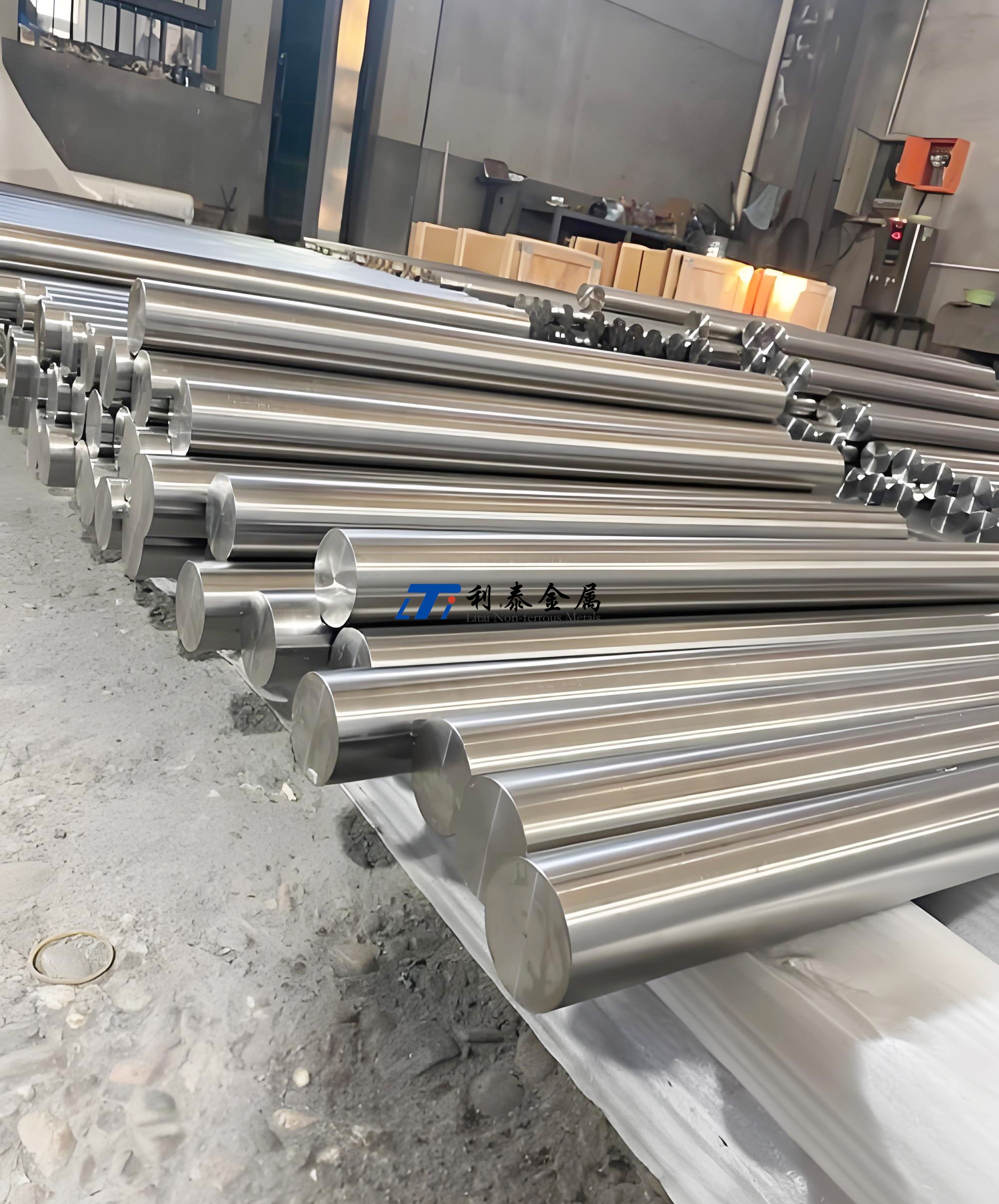

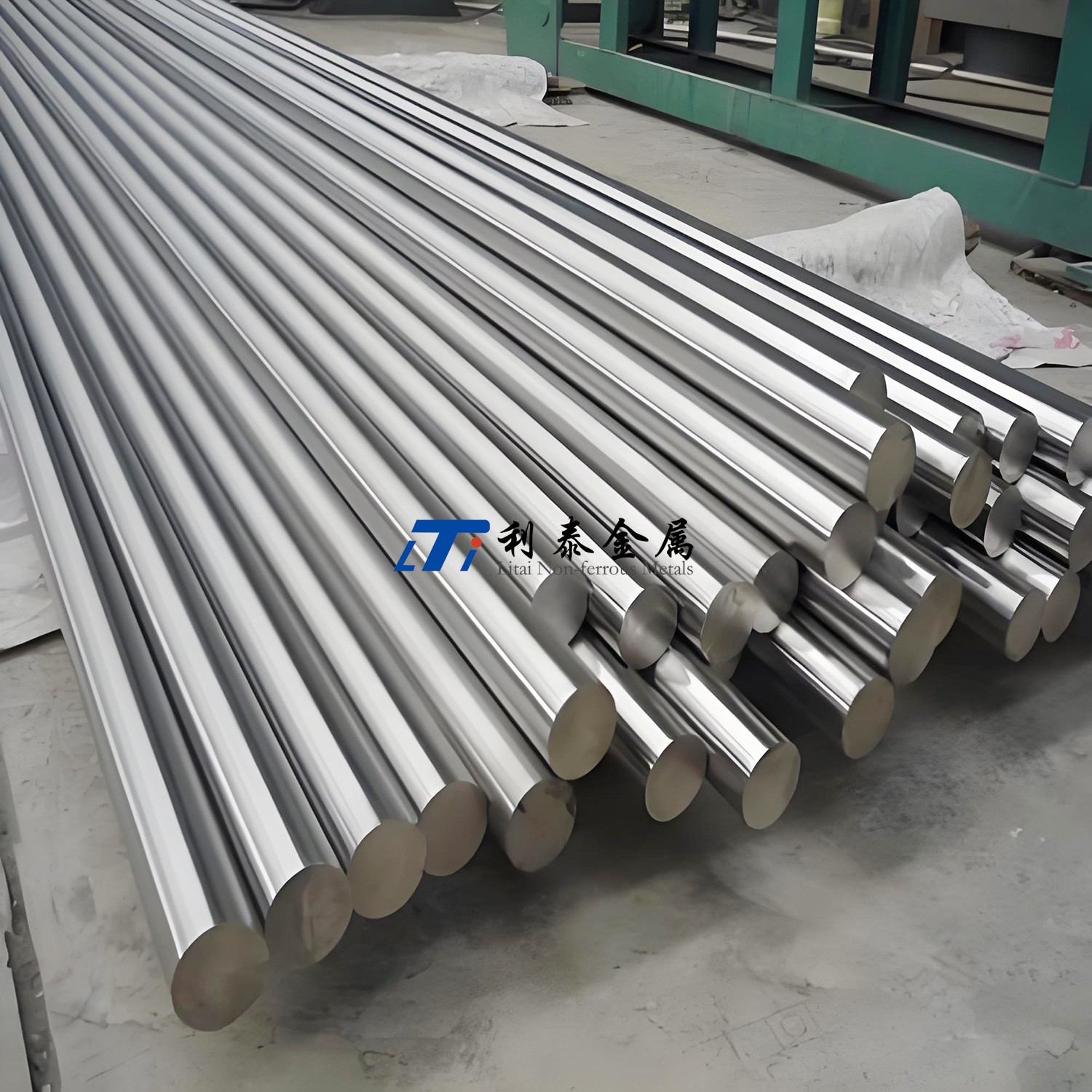

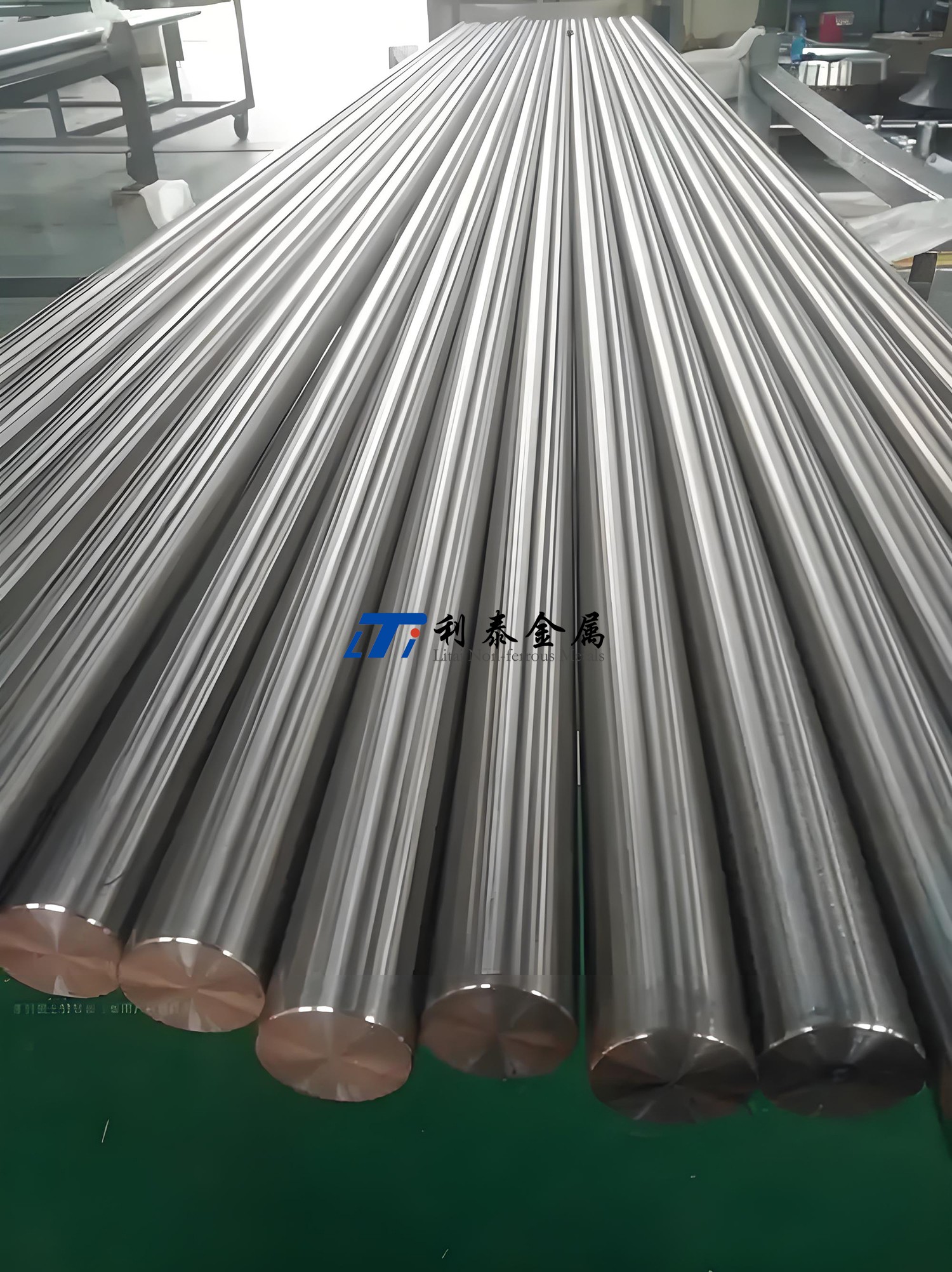

鈦制粉棒（又稱增材制造制粉用鈦及鈦合金棒材）是金屬增材制造產業鏈最上游的核心原材料，其本質是經過精密熔煉、鍛造及機加工后形成的特定規格鈦合金棒料，專門作為等離子旋轉電極霧化（PREP）、電極感應熔煉氣霧化（EIGA）、等離子霧化（PA）等制粉工藝的電極或棒料原料。航空飛行器對鈦制粉棒的要求極為嚴苛：不僅要求化學成分高度純凈、氧氮碳等間隙元素含量極低，還要求內部組織均勻致密、無冶金缺陷，以確保最終制得的球形粉末具備高球形度、窄粒徑分布、低空心粉率和優異的流動性，從而滿足激光選區熔化（SLM）、電子束選區熔化（EBM）等高端3D打印工藝對粉末質量的苛刻要求。鈦合金本身具有密度低（約4.5 g/cm3）、比強度高、耐腐蝕性優異、耐高溫及良好的生物相容性等特性，使其成為航空飛行器實現結構減重、提升推重比、延長服役壽命的首選材料。隨著C919、ARJ21等國產商用飛機批產及新一代航空發動機研制加速，航空級鈦制粉棒正迎來爆發式增長，成為支撐我國航空航天增材制造自主可控的戰略性基礎材料。
一、定義與基本概念
| 維度 | 詳細說明 |
| 術語定義 | 3D打印鈦制粉棒是指專用于增材制造制粉工藝的鈦及鈦合金棒材，作為自耗電極或感應熔煉原料，通過霧化技術轉化為高球形度鈦合金粉末 |
| 英文名稱 | Titanium Alloy Bar/Rod for Additive Manufacturing Powder Production |
| 核心功能 | 作為PREP、EIGA、PA等霧化工藝的原料棒，經高溫熔化/離心霧化后形成15–106 μm范圍內的球形鈦粉，供SLM、EBM、LMD等3D打印設備使用 |
| 與普通鈦棒區別 | ① 直徑公差更嚴（±0.1 mm）；② 表面光潔度要求更高（Ra≤3.2 μm）；③ 內部質量要求超聲波100%探傷；④ 氧氮?dú)涞乳g隙元素控制極嚴；⑤ 需保證批次間高度一致性 |
| 產業鏈位置 | 位于增材制造產業鏈最上游：海綿鈦→鈦錠→鈦棒（制粉棒）→球形粉末→3D打印零件→后處理→裝機應用 |
| 適航關聯性 | 粉末原材料是民機增材制造零件的最小單元，其品質和批次穩定性直接決定增材制造產品能否滿足適航認證要求，是適航認證過程中不可或缺的一環 |
二、材質與牌號
航空飛行器用3D打印鈦制粉棒涵蓋從工業純鈦到高牌號鈦合金的完整體系，不同牌號對應不同的承力等級與服役環境。
| 分類體系 | 典型牌號 | 主要成分特征 | 航空應用 |
| α型鈦合金 | TA1G、TA2G、TA7、TA7ELI、TA15、TA18、TA19、TA28 | 以α穩定元素Al為主，組織穩定，焊接性好，中溫強度優 | 機匣、導管、框架、蒙皮等中低溫結構件 |
| α+β型鈦合金 | TC4、TC4ELI、TC1、TC2、TC6、TC11、TC17、TC18、TC20、TC21 | 含Al+V（或Mo、Cr等），可通過熱處理強化，綜合性能優異 | 機身主承力結構件、發動機壓氣機盤/葉片、起落架部件 |
| 近β型/β型鈦合金 | TB6（Ti-10V-2Fe-3Al） | 含大量β穩定元素（V、Fe、Mo），淬透性好，強度高 | 超高強度起落架、大型整體框梁 |
| 高溫鈦合金 | Ti60、Ti65、Ti150、Ti31、Ti70、Ti75、Ti80、Ti7333、Ti1300 | 含Sn、Zr、Mo、Si等，蠕變抗力與熱強性突出 | 航空發動機高溫?zé)岫瞬考?、渦輪盤、燃燒室 |
| TiAl金屬間化合物 | TiAl4822（Ti-48Al-2Cr-2Nb） | 密度更低（3.9 g/cm3），耐溫可達750–900℃ | 低壓渦輪葉片、渦輪支承結構 |
關鍵牌號詳解：
TC4（Ti-6Al-4V）：全球用量最大的鈦合金，占航空鈦合金用量的50%以上。具有優異的綜合力學性能、工藝塑性和耐蝕性，是機身承力框、梁、接頭及發動機風扇/壓氣機部件的主力材料。其ELI（Extra Low Interstitial）版本進一步降低氧、鐵含量，提升斷裂韌性和疲勞性能，適用于關鍵承力件。
TA15（Ti-6.5Al-1Mo-1V-2Zr）：俄羅斯體系發展而來的近α型鈦合金，中溫強度、焊接性和工藝塑性優異，廣泛用于機身焊接框、梁及整體壁板。
TC17（Ti-5Al-2Sn-2Zr-4Mo-4Cr）：高強度近β型鈦合金，強度可達1195 MPa以上，用于發動機高壓壓氣機盤及軸類零件。
Ti60/Ti65：我國自主研制的高溫鈦合金，長期使用溫度達600–650℃，用于新一代航空發動機高壓壓氣機整體葉盤、機匣等熱端部件。
三、性能特點與技術要求
3.1 物理與化學性能
| 性能指標 | 技術要求 | 說明 |
| 密度 | 4.43–4.51 g/cm3（TC4） | 僅為鋼的57%，是實現航空結構輕量化的核心優勢 |
| 熔點 | 1600–1670℃ | 因合金成分不同而異，純鈦熔點1668℃ |
| 相變點（β轉變溫度） | 980–1050℃（TC4約995℃） | 決定熱處理制度與熱加工窗口 |
| 熱導率 | 6.7–7.3 W/(m·K)（室溫） | 較低，導致3D打印時熱應力集中，需嚴格控制工藝參數 |
| 線膨脹系數 | 8.6×10??/℃（20–100℃） | 與復合材料匹配性良好 |
| 彈性模量 | 110–120 GPa | 約為鋼的一半，有利于降低結構剛度重量 |
| 氧含量（O） | ≤0.13 wt%（航空級）；≤0.08 wt%（ELI級） | 間隙元素，過高會顯著降低塑性和韌性 |
| 氮含量（N） | ≤0.05 wt% | 形成脆性TiN相，必須嚴格控制 |
| 氫含量（H） | ≤0.015 wt% | 導致氫脆，航空級要求≤0.0125 wt% |
| 碳含量（C） | ≤0.08 wt% | 形成TiC，影響疲勞性能 |
3.2 力學性能（以TC4制粉棒為例）
| 性能 | 室溫要求 | 高溫（400℃）要求 |
| 抗拉強度 Rm | ≥895 MPa | ≥620 MPa |
| 屈服強度 Rp0.2 | ≥825 MPa | ≥570 MPa |
| 斷后伸長率 A | ≥10% | ≥12% |
| 斷面收縮率 Z | ≥25% | ≥35% |
| 沖擊韌性 aKU | ≥295 kJ/m2 | — |
| 硬度 | HRC 32–36 | — |
3.3 制粉工藝適配性能
| 性能指標 | 要求 | 影響 |
| 棒材直徑 | Φ30–Φ100 mm（常用Φ50、Φ70） | 直接影響PREP粉末粒徑：直徑越小、轉速越高，粉末越細 |
| 棒材長度 | 300–1000 mm | 決定單批制粉產量與設備裝夾方式 |
| 直徑公差 | ±0.1 mm | 保證高速旋轉時的動平衡，避免振動導致粉末粒徑不均 |
| 彎曲度 | ≤0.7 mm/m | 確保旋轉穩定性與等離子弧/感應加熱均勻性 |
| 表面粗糙度 | Ra ≤3.2 μm | 減少表面氧化層和雜質帶入，提高粉末純凈度 |
| 內部質量 | 100%超聲波探傷，無夾雜、氣孔、縮尾 | 內部缺陷會在霧化過程中遺傳至粉末，形成空心粉或衛星粉 |
四、執行標準與規范體系
4.1 國家標準
| 標準編號 | 標準名稱 | 適用范圍 |
| GB/T 38973-2020 | 《增材制造制粉用鈦及鈦合金棒材》 | 專門針對3D打印制粉用鈦棒的國家標準，規定牌號、狀態、規格、尺寸偏差、外觀質量、化學成分、力學性能、檢驗規則等 |
| GB/T 2965-2007 | 《鈦及鈦合金棒材》 | 通用鈦棒標準，部分制粉棒也參照?qǐng)?zhí)行 |
| GB/T 3620.1-2016 | 《鈦及鈦合金牌號和化學成分》 | 規定各牌號化學成分范圍 |
| GB/T 5193-2020 | 《鈦及鈦合金加工產品超聲波探傷方法》 | 內部缺陷檢測依據 |
4.2 航空行業標準與適航規范
| 標準/規范 | 發布機構 | 核心要求 |
| AMS 4928 | SAE | 航空級Ti-6Al-4V棒材規范 |
| AMS 6931 | SAE | Ti-6Al-4V ELI棒材規范 |
| BMS 7-26 | 波音 | 波音公司鈦合金材料規范 |
| MMPDS-11 | FAA | 金屬材料性能設計手冊，含鈦合金疲勞性能數據 |
| ASTM F2924 | ASTM | 增材制造Ti-6Al-4V粉末規范 |
| ASTM F3001 | ASTM | 增材制造Ti-6Al-4V ELI粉末規范 |
| HB 6167-1988 | 航空行業標準 | 航空用鈦合金棒材 |
4.3 質量檢驗項目體系
| 檢驗類別 | 具體項目 | 方法標準 |
| 化學成分 | Al、V、Sn、Zr、Mo、Fe、O、N、H、C及雜質 | GB/T 4698系列、ICP-AES |
| 低倍組織 | 宏觀晶粒度、偏析、縮孔、夾雜 | GB/T 5168 |
| 顯微組織 | 等軸α+β組織、初生α相含量、β轉變組織 | GB/T 13298 |
| 力學性能 | 室溫/高溫拉伸、沖擊、硬度 | GB/T 228.1、GB/T 229 |
| 無損檢測 | 超聲波探傷（100%）、滲透檢測 | GB/T 5193、GB/T 9443 |
| 尺寸精度 | 直徑、長度、彎曲度、端面垂直度 | 通用量具/CMM |
| 表面質量 | 裂紋、折疊、氧化皮、劃傷深度 | 目視+粗糙度儀 |
五、加工工藝與關鍵技術
5.1 整體加工工藝流程
海綿鈦配料 → 真空自耗電弧熔煉（VAR，2–3次） → 開坯鍛造 → 精鍛/軋制 → 機加工（車削/磨削） → 去應力退火 → 超聲波探傷 → 表面質量檢驗 → 化學成分復檢 → 標識包裝 → 成品入庫
5.2 關鍵工藝環節詳解
| 工藝環節 | 技術要點 | 質量控制目標 |
| 熔煉 | 采用真空自耗電弧爐（VAR）進行2–3次重熔，或VAR+電子束冷床爐（EBCHM）聯合熔煉 | 消除高/低密度夾雜，確保成分均勻，控制氧增量 |
| 鍛造 | 在β相區或α+β兩相區進行多向鍛造，控制變形量≥50%，終鍛溫度≥800℃ | 破碎鑄態組織，獲得均勻細晶等軸組織 |
| 機加工 | 數控車床精車+無心磨削，一端加工成45°錐面（EIGA工藝用） | 直徑公差±0.1 mm，Ra≤3.2 μm，錐面角度精確 |
| 熱處理 | 去應力退火（M態）：650–750℃/1–2h/空冷；或雙重退火、固溶時效 | 消除殘余應力，穩定組織，保證后續制粉時熱穩定性 |
| 表面處理 | 酸洗去除氧化層，或機械打磨+超聲清洗去除油污 | 避免表面污染導致粉末氧增量 |
5.3 制粉棒專用關鍵技術
| 技術名稱 | 技術內涵 | 應用價值 |
| 高純凈度熔煉技術 | 采用多次VAR+EBCHM聯合熔煉，控制O≤0.10%、N≤0.03% | 從源頭保證粉末低間隙元素含量 |
| 超細晶棒材制備 | 通過控溫控軋和動態再結晶，獲得晶粒度≥10級的細晶棒材 | 細晶棒材在PREP霧化時更易形成細粉，提高細粉收得率 |
| 大規格棒材均質化技術 | 解決Φ70–100 mm大棒材心部與邊部組織差異 | 滿足大直徑PREP設備對粗棒的需求，提高單批產量 |
| 低偏析成分控制 | 精確控制Al、V等易偏析元素，確保棒材頭中尾成分偏差≤0.3% | 保證粉末批次穩定性，滿足適航認證要求 |
| 表面無損檢測技術 | 100%超聲波探傷+渦流檢測，檢出≥Φ0.8 mm平底孔當量缺陷 | 杜絕內部缺陷遺傳至粉末 |
六、制粉工藝流程與鈦制粉棒的角色
鈦制粉棒并非最終產品，而是高端球形鈦粉生產的核心原料。其質量直接決定粉末的球形度、粒徑分布、空心粉率和流動性。
6.1 主要制粉工藝對比
| 工藝名稱 | 英文 | 原料形態 | 原理 | 粉末特點 | 與制粉棒關系 |
| 等離子旋轉電極霧化 | PREP | Φ30–70 mm鈦棒 | 棒材高速旋轉（15000–30000 r/min），等離子弧熔化端面，離心力甩出液滴凝固成球 | 球形度≥95%，無空心粉，衛星粉極少，粒徑分布窄，氧增量低 | 直接使用鈦制粉棒作為自耗電極 |
| 電極感應熔煉氣霧化 | EIGA | Φ50–70 mm鈦棒 | 感應線圈無坩堝熔化棒材尖端，高速氬氣霧化液流 | 球形度好，細粉收得率高，但存在空心粉、衛星粉風險 | 使用鈦制粉棒作為感應電極 |
| 等離子霧化 | PA | Φ3 mm鈦絲 | 等離子炬熔化鈦絲，氬氣沖量霧化 | 純度高，球形度好，但原料為絲材而非棒材 | 不直接使用棒材 |
| 射頻等離子球化 | PS | 不規則鈦粉 | 射頻等離子體熔化粉末表面，表面張力球化 | 用于將氫化脫氫粉球化，原料非棒材 | 不直接使用棒材 |
6.2 PREP工藝中制粉棒的關鍵作用（最主流航空級工藝）
PREP法是當前生產高性能航空級鈦合金粉末的主要方法 ，其工藝流程與制粉棒的關聯如下：
鈦制粉棒（Φ50 mm×500 mm）→ 表面打磨清洗 → 裝夾于旋轉軸 → 抽真空+充高純氬（99.99%）→ 啟動旋轉（20000–28000 r/min）→ 等離子弧加熱端面熔化 → 離心力甩出熔滴 → 熔滴表面張力球化 → 飛行中凝固 → 旋風分離收粉 → 篩分（15–53 μm用于SLM；45–106 μm用于EBM）
制粉棒參數對粉末質量的影響：
| 制粉棒參數 | 影響機制 | 優化方向 |
| 棒材直徑 | 直徑越小，相同轉速下離心力越小，熔滴粒徑越小 | 制備SLM用細粉（15–53 μm）需采用Φ30–50 mm細棒 |
| 旋轉速度 | 轉速越高，離心力越大，熔滴越細 | 超高速PREP（SS-PREP）可達30000 r/min以上，細粉收得率顯著提升 |
| 等離子弧電流 | 電流決定熔化速率和熔池溫度 | 需與轉速匹配，避免過熱導致球化不良或欠熱導致未完全熔化 |
| 棒材成分均勻性 | 成分偏析導致粉末成分波動 | 要求棒材頭中尾成分偏差≤0.3% |
| 棒材內部缺陷 | 氣孔、夾雜在霧化過程中可能形成空心粉或異質形核 | 要求100%超聲波探傷合格 |
七、具體應用領域詳解
7.1 機身主承力結構件
| 應用維度 | 詳細說明 |
| 典型零件 | 中央翼盒整體框梁、機身隔框、起落架艙門加強框、翼身對接接頭、發動機吊掛支座 |
| 材料牌號 | TC4、TC4ELI、TC21、TA15 |
| 3D打印優勢 | ① 實現拓?fù)鋬?yōu)化后的復雜鏤空結構，減重30–50%；② 將數十個零件整合為整體構件，減少連接孔和緊固件；③ 解決鈦合金大型鍛件"買飛機難"的瓶頸 |
| 適航挑戰 | 主承力結構件需通過損傷容限評定，3D打印件的疲勞裂紋擴展速率、斷裂韌性需達到鍛件水平，目前需配合熱等靜壓（HIP）+熱處理+表面噴丸強化 |
| 典型案列 | 空客A350機翼支架、波音787發動機艙門鉸鏈、C919前機身整體框梁試驗件 |
| 制粉棒要求 | TC4 ELI級別，O≤0.10%，N≤0.03%，100%超聲波探傷，確保粉末批次一致性滿足適航追溯要求 |
7.2 航空發動機中高溫?zé)岫瞬考?/p>
| 應用維度 | 詳細說明 |
| 典型零件 | 高壓壓氣機整體葉盤、渦輪機匣、燃燒室火焰筒、加力燃燒室穩定器、渦輪導向器 |
| 材料牌號 | TC11、TC17、Ti60、Ti65、Ti150、TiAl4822（TiAl金屬間化合物） |
| 服役環境 | 溫度范圍400–750℃（鈦合金）/750–900℃（TiAl），承受高壓、高轉速、熱疲勞、氧化腐蝕 |
| 3D打印優勢 | ① 整體葉盤實現葉片與盤一體化，消除榫槽連接應力集中；② 內部冷卻通道可設計為復雜隨形流道，提升冷卻效率；③ TiAl材料難加工，3D打印是解決其成型難題的關鍵途徑 |
| 技術難點 | 高溫鈦合金對間隙元素極度敏感，制粉棒氧含量需≤0.08%；TiAl粉末活性高，制粉過程需嚴格防氧化；3D打印件需解決各向異性問題 |
| 制粉棒要求 | 高溫鈦合金制粉棒需采用VAR+EBCHM聯合熔煉，控制O≤0.08%、N≤0.02%；TiAl制粉棒需精確控制Al含量偏差≤0.5% |
7.3 起落架全套超高載荷部件
| 應用維度 | 詳細說明 |
| 典型零件 | 主起落架外筒、活塞桿、扭力臂、側撐桿、鎖作動筒支座、剎車扭力盤 |
| 材料牌號 | TC4、TC18、TB6（Ti-10V-2Fe-3Al） |
| 服役環境 | 承受飛機最大起飛重量（數十噸至數百噸）的沖擊載荷、交變疲勞載荷、側向扭轉載荷，要求抗拉強度≥1100 MPa，疲勞壽命≥10?次循環 |
| 3D打印優勢 | ① 大型整體起落架鍛件毛坯利用率僅15–25%，3D打印可提升至60%以上；② 可實現變截面、變壁厚優化設計，進一步減重；③ 縮短大型鍛件研制周期（從2年縮短至3–6個月） |
| 技術難點 | 超高載荷部件對內部缺陷零容忍，需通過HIP處理消除微孔洞；表面粗糙度需降至Ra≤3.2 μm以降低疲勞裂紋萌生風險；需建立完整的疲勞性能數據庫 |
| 制粉棒要求 | 超高強度鈦合金制粉棒，需保證β轉變溫度精確控制（±10℃），確保熱處理制度精準；內部超聲波探傷標準需高于普通航空件1–2個等級 |
7.4 機載輕量化光電/液壓功能殼體
| 應用維度 | 詳細說明 |
| 典型零件 | 光電吊艙殼體、慣性導航儀殼體、液壓閥體、伺服作動器殼體、燃油泵殼體、傳感器支架 |
| 材料牌號 | TC4、TA15、TC2 |
| 服役環境 | 要求電磁屏蔽、抗振、耐液壓油/燃油腐蝕、耐溫度沖擊（-55℃至+150℃） |
| 3D打印優勢 | ① 殼體內部可設計為晶格夾層結構，減重40%以上同時保持剛度；② 集成散熱翅片、流道、安裝支座于一體，減少裝配工序；③ 可實現復雜曲面外形，提升氣動/光學性能 |
| 技術難點 | 薄壁殼體（壁厚1–3 mm）打印易變形，需優化支撐策略；內部流道表面粗糙度影響流體阻力，需后處理拋光；密封面精度要求高（平面度≤0.02 mm） |
| 制粉棒要求 | 對強度要求相對寬松，但對表面質量要求高，需選用細粉（15–45 μm）以保證薄壁成型精度；制粉棒需保證批次穩定性，避免粉末流動性波動導致鋪粉不均 |
八、與其他領域用鈦制粉棒的對比分析
對比 維度 | 航空飛行器 | 航天裝備 | 軍工兵器裝備 | 海洋船舶/深海油氣/極地重載 | 生物醫療植入與高端手術器械 | 高端能源/特種交通/化工耐腐蝕 |
| 核心牌號 | TC4/ELI、TC11、TA15、Ti60、TiAl | TC4、TA15、Ti-5Al-2.5Sn、Ti-6Al-4V | TC4、TC21、TB6、Ti-6Al-4V | Ti-6Al-4V ELI、Ti-3Al-2.5V、Ti-0.3Mo-0.8Ni | Ti-6Al-4V ELI（Grade 23）、CP-Ti（Grade 1/2）、Ti-13Nb-13Zr | TA2、TA9（Ti-0.2Pd）、TA10（Ti-0.3Mo-0.8Ni）、Ti-6Al-4V |
| 氧含量要求 | ≤0.10%（常規）/≤0.08%（ELI） | ≤0.12% | ≤0.13% | ≤0.13% | ≤0.08%（ELI級）/≤0.18%（純鈦） | ≤0.15%–0.25% |
| 氮含量要求 | ≤0.03%–0.05% | ≤0.05% | ≤0.05% | ≤0.03%–0.05% | ≤0.03%–0.05% | ≤0.03%–0.05% |
| 純凈度等級 | 最高（航空級） | 高（航天級） | 高（軍工級） | 中高 | 極高（植入級） | 中 |
| 力學性能側重 | 高比強、疲勞性能、斷裂韌性、高溫蠕變 | 高低溫韌性、抗輻照、真空相容性 | 抗穿甲、高硬度、抗沖擊 | 耐海水腐蝕、抗氫脆、低溫韌性 | 低彈性模量、高生物相容性、耐體液腐蝕 | 耐酸堿腐蝕、抗應力腐蝕開裂 |
| 無損檢測 | 100%超聲波探傷+滲透檢測 | 100%超聲波探傷 | 100%超聲波探傷 | 超聲波抽檢 | 100%超聲波+表面缺陷檢測 | 超聲波抽檢 |
| 批次追溯 | 全生命周期追溯（適航要求） | 任務級追溯 | 批次追溯 | 批次追溯 | 個體追溯（UDI） | 批次追溯 |
| 典型零件 | 機身框梁、發動機葉盤、起落架 | 火箭發動機殼體、衛星支架、燃料貯箱 | 裝甲板、導彈殼體、炮管 | 深潛器耐壓殼體、采油樹、破冰船軸系 | 人工關節、脊柱融合器、顱骨修復網、手術鉗 | 核反應堆換熱器、化工反應釜、磁懸浮列車部件 |
| 制粉棒直徑 | Φ30–100 mm（PREP為主） | Φ50–100 mm | Φ30–70 mm | Φ50–100 mm | Φ30–50 mm | Φ50–100 mm |
| 粉末粒徑 | 15–53 μm（SLM）/45–106 μm（EBM） | 45–150 μm（LMD為主） | 15–53 μm/45–106 μm | 45–150 μm | 15–45 μm（精細結構） | 45–150 μm |
| 標準體系 | AMS/ASTM/GB航空標準 | QJ航天標準 | GJB國軍標 | GB/船級社規范 | ASTM F67/F136/ISO 5832 | ASTM B265/GB/T 3621 |
| 成本敏感度 | 中（性能優先） | 中高（可靠性優先） | 中（性能優先） | 中（壽命優先） | 高（需控制醫療成本） | 高（需控制裝備成本） |
| 制粉棒特殊要求 | 低間隙元素、高疲勞性能、批次一致性 | 超低溫韌性、抗輻照組織穩定性 | 抗彈性能、高硬度 | 耐海水腐蝕、抗生物附著 | 無細胞毒性、低模量、表面活性 | 耐蝕性、抗應力腐蝕 |
關鍵差異總結：
航空 vs 航天：航天裝備更關注極端溫度（液氫-253℃至再入高溫）和抗輻照性能，制粉棒需保證超低溫沖擊韌性；航空則更關注疲勞性能和高溫蠕變。
航空 vs 醫療：醫療級制粉棒對生物相容性要求極高，需通過細胞毒性、致敏、植入試驗；且需滿足FDA/CE的個體追溯要求（UDI），而航空是批次追溯。
航空 vs 海洋：海洋裝備用鈦制粉棒需特別關注耐海水腐蝕和抗生物附著，通常選用含Pd或Mo的耐蝕合金（TA9、TA10），對強度要求相對寬松。
航空 vs 化工：化工用鈦制粉棒以工業純鈦和耐蝕合金為主，對力學性能要求較低，但對耐酸堿、抗應力腐蝕要求高，成本敏感度更高。
九、未來發展新領域與方向
| 發展方向 | 技術內涵 | 戰略價值 |
| 超高溫鈦合金制粉棒（Ti-Al-Sn-Zr-Mo-Si-Nb系） | 開發長期使用溫度達650–750℃的新一代高溫鈦合金，如Ti65、Ti750、Ti1300等，突破現有鈦合金600℃溫度天花板 | 支撐下一代高推重比航空發動機（推重比≥15）研制，替代部分鎳基高溫合金，減重30%以上 |
| TiAl金屬間化合物制粉棒產業化 | TiAl（γ-TiAl）密度僅為鎳基高溫合金的50%，耐溫可達900℃，用于低壓渦輪葉片 | 實現航空發動機低壓渦輪葉片"以鈦代鎳"，單臺發動機減重?cái)?shù)十公斤，燃油效率提升5–8% |
| 高熵鈦合金制粉棒 | 基于Ti-Al-V-Cr-Fe-Mo等多主元設計，突破傳統鈦合金性能極限，實現強度-韌性-耐蝕性的協同提升 | 為下一代空天飛行器提供"按需定制"的材料解決方案 |
| 納米復合強化鈦制粉棒 | 在鈦合金基體中引入TiB、TiC、Y?O?等納米增強相，通過粉末冶金+3D打印實現納米級彌散強化 | 抗拉強度突破1500 MPa，同時保持塑性≥8%，用于超高強度起落架和武器掛架 |
| 智能鈦合金制粉棒（4D打?。?/strong> | 在制粉棒成分設計中引入形狀記憶效應（如Ti-Ni基）或自修復微膠囊，實現構件在熱/力/磁刺激下的自適應變形 | 用于可變幾何進氣道、自適應機翼、智能蒙皮，開啟"材料即結構"新時代 |
| 綠色短流程制粉棒制備 | 開發冷床電子束熔煉直接成型制粉棒、連續鑄造+在線軋制技術，縮短流程50%以上 | 降低能耗和成本，提升鈦合金增材制造的經濟性，推動其在民用航空的大規模應用 |
| 太空在軌制粉與3D打印 | 利用微重力環境制備無偏析、高球形度鈦粉，直接在空間站/月球基地打印航天器備件 | 突破地面重力對霧化液滴球化的限制，實現太空制造自主保障 |
| 數字孿生驅動的制粉棒質量預測 | 建立從熔煉、鍛造到制粉的全流程數字孿生模型，實時預測粉末質量，實現"零缺陷"制造 | 滿足適航認證對過程控制的要求，縮短新材料認證周期50%以上 |
十、選購方法與供應商評估
10.1 選購核心指標體系
| 評估維度 | 關鍵指標 | 合格標準 | 檢測方法 |
| 資質認證 | 航空質量體系 | AS9100、NADCAP熱處理/無損檢測認證 | 第三方審核 |
| 適航認可 | 獲得FAA/EASA/CAAC材料設計批準 | 官方目錄查詢 | |
| 化學成分 | 主元素 | Al、V、Sn、Zr、Mo等符合牌號標準 | ICP-AES |
| 間隙元素 | O≤0.10%、N≤0.05%、H≤0.015%、C≤0.08% | 惰氣熔融紅外/熱導法 | |
| 雜質元素 | Fe≤0.30%、Si≤0.15% | ICP-AES | |
| 力學性能 | 室溫拉伸 | Rm≥895 MPa、Rp0.2≥825 MPa、A≥10% | GB/T 228.1 |
| 高溫拉伸（400℃） | Rm≥620 MPa、A≥12% | GB/T 228.2 | |
| 沖擊韌性 | aKU≥295 kJ/m2 | GB/T 229 | |
| 內部質量 | 超聲波探傷 | 無≥Φ0.8 mm平底孔當量缺陷 | GB/T 5193 |
| 低倍組織 | 無縮孔、夾雜、偏析 | GB/T 5168 | |
| 尺寸精度 | 直徑公差 | ±0.1 mm | 千分尺 |
| 彎曲度 | ≤0.7 mm/m | 平臺+塞尺 | |
| 表面粗糙度 | Ra≤3.2 μm | 粗糙度儀 | |
| 批次一致性 | 頭中尾成分差 | ≤0.3%（主元素） | 多點取樣 |
| 批次間性能波動 | 強度波動≤5% | 統計過程控制（SPC） | |
| 追溯性 | 熔煉爐號 | 可追溯至海綿鈦批次 | 質量證明書 |
| 加工履歷 | 完整記錄熔煉、鍛造、熱處理參數 | 制造記錄 |
10.2 供應商評估矩陣
| 評估項 | 權重 | 評估要點 |
| 技術能力 | 25% | 是否具備VAR+EBCHM聯合熔煉能力；是否掌握大規格（Φ70–100 mm）棒材均質化技術；是否具備航空級檢測能力（低倍、高倍、超聲波、力學性能全項） |
| 質量體系 | 20% | 是否通過AS9100D認證；是否具備NADCAP熱處理/無損檢測認證；是否建立航空級批次追溯系統 |
| 產能與交付 | 15% | 年產能是否滿足項目需求（航空級鈦制粉棒目前國內年產能約數百噸）；交付周期（通常3–6個月） |
| 價格競爭力 | 15% | 航空級TC4制粉棒價格約為普通鈦棒的2–3倍（約300–600元/kg）；需綜合考慮成品率 |
| 適航經驗 | 15% | 是否已有航空發動機/機身零件裝機應用案例；是否通過主機廠（商飛、商發、中航工業）二方審核 |
| 研發支持 | 10% | 是否具備新材料（如TiAl、高溫鈦合金）研制能力；是否可提供制粉工藝技術支持 |
10.3 國內主要供應商參考
| 供應商類型 | 代表企業 | 核心優勢 |
| 航空航天鈦材龍頭 | 寶鈦股份、西部材料 | 擁有完整航空鈦材產業鏈，具備VAR+EBCHM熔煉能力，產品覆蓋TC4、TA15、TC11、Ti60等全牌號 |
| 專業制粉棒供應商 | 寶雞利泰金屬 | 專注3D打印制粉棒細分領域，規格齊全（Φ30–100 mm），執行GB/T 38973-2020標準 |
| 增材制造一體化企業 | 西安歐中材料、中航邁特、鋼研高納 | 從制粉棒到球形粉末到3D打印零件的全鏈條能力，可提供粉末+工藝+零件整體解決方案 |
| 國際供應商 | Carpenter（美國）、Osaka Titanium（日本）、H?gan?s（瑞典） | 國際航空級鈦粉龍頭，具備FAA/EASA認證經驗，產品覆蓋Ti-6Al-4V ELI、CP-Ti等 |
10.4 選購流程建議
步驟1：明確應用場景與材料牌號（機身承力？發動機熱端？起落架？）
↓
步驟2：確定制粉工藝類型（PREP需棒材/EIGA需棒材/PA需絲材）
↓
步驟3：編制技術規范書（化學成分、力學性能、尺寸、檢測標準）
↓
步驟4：供應商資質預審（AS9100、NADCAP、適航認證、裝機案例）
↓
步驟5：小樣試制與粉末驗證（評估粉末球形度、流動性、打印件性能）
↓
步驟6：批次穩定性驗證（至少3批次，統計過程能力指數Cpk≥1.33）
↓
步驟7：簽訂質量協議，建立批次追溯機制，納入合格供應商名錄
結語
航空飛行器用3D打印鈦制粉棒是連接高端鈦合金熔煉技術與增材制造應用的橋梁，其質量直接決定航空零件能否通過嚴苛的適航認證。隨著我國C919批產、CR929研制、新一代渦扇發動機攻關的推進，對航空級鈦制粉棒的需求將從"小批量、多品種"向"大規模、高穩定"轉變。未來，超高溫鈦合金、TiAl金屬間化合物、高熵鈦合金等新材料體系的制粉棒研制，以及綠色短流程、數字孿生、太空制造等新技術的融合，將推動鈦制粉棒從"跟隨仿制"邁向"自主創新"，為我國航空航天事業的自主可控提供堅實的材料基礎。
|
|
|
|
|
 |
寶雞市利泰有色金屬有限公司
地址：寶雞市寶鈦路中段高架橋下東南側
電話：0917 - 3388692
手機：13809174611 ，15191732211 ，15829405144
bjliti.cn
利泰金屬手機網
